Кабели нахи оптикии лентаи дарунӣ

Orientalfiber кабели баландсифати дарунӣ лентаи нахи оптикиро ҳамчун як ҳалли пурраи шабакаи нахи оптикӣ таъмин мекунад. Ин кабел лентаи нахи оптикиро ҳамчун воситаи интиқол қабул мекунад, ки дорои ҳамгироии баланд, интиқоли устувори сигнал ва насби осон мебошад. Он дар тақсимоти дохилӣ, пайвасти таҷҳизот ва системаҳои коммуникатсионӣ васеъ истифода мешавад.

Ирсоли дархост

Тавсифи Маҳсулот

Кабели нахи оптикии дарунӣ лентаи нахи оптикиро ҳамчун воситаи интиқоли оптикӣ истифода мебарад. Лентаи нахи оптикӣ ба қубури фуҷури аз маводи модули баланд сохташуда ворид карда мешавад ва сипас бо қабати арматураи арамид пӯшонида мешавад. Қабати аз ҳама берунӣ бо қабати поливинилхлориди (ПВХ) экструдсия карда мешавад. Ин тарҳи сохторӣ иҷрои боэътимод ва кори қулайро дар муҳити дохилӣ таъмин мекунад.

Хусусиятҳои асосӣ

Тарҳрезии лентаи нахи баланд-интегралӣСохтори лентаи нахи зичии баланди нахи дар шакли паймон имкон медиҳад, ки идоракунӣ ва насбро содда кунад. Он пайвасти муассирро бо пайвасткунакҳои MT/MTP, ки барои сенарияҳои ноқилҳои зичии баланд мувофиқанд, дастгирӣ мекунад.

Қувваи аълои кашиш Сими бо арматураи арамидӣ муҷаҳҳаз буда, муқовимати қавии кашишро барои муқовимат ба қувваҳои беруна ҳангоми сохтмон ва истифода таъмин намуда, устувории сигналро таъмин мекунад.
Маводи берунии устувор Гилфи берунӣ ба зангзанӣ, обногузар, ба ултрабунафш тобовар, ба оташ тобовар ва аз ҷиҳати экологӣ тоза аст. Он ба талаботи бехатарии дохилӣ ҷавобгӯ аст ва ба муҳити гуногуни корӣ мутобиқ мешавад.
Насб ва нигоҳдории осон Ноқил чандир аст, ки қобилияти хуби каҷ карданро дорад ва дар ҷойҳои танг ба монанди ҷўйборҳои кабелӣ ва қубурҳо интиқол додан осон аст. Он равғани молиданро талаб намекунад, ба зудӣ сохтмон ва пайвастшавӣ мусоидат мекунад.

Мушаххасоти техникӣ

Параметр	Мушаххасоти
Навъи нахи	Ҳолати ягона (G.652D/G.657A1) / Ҳолати бисёрҷониба (50/125μm, 62.5/125μm)
Ҳисоби аслӣ	4, 6, 8, 12, 24 ядроҳо (созишшаванда)
Сохтори кабелӣ	Нахи лента дар найчаи фуҷур + арматураи арамид + ғилоф ПВХ
Диаметри берунӣ	Фармоишшаванда (одатан 3,0–6,0мм)
Камшавӣ	≤0,36 дБ/км дар 1310нм; ≤0,22 дБ/км дар 1550нм (режими ягона)
Устувории кашишӣ	Кӯтоҳмуддат: ≥1500N; Муддати дарозмуддат: ≥600N
Радиуси печидан	Статикӣ: ≥10 × диаметри кабел; Динамикӣ: ≥20 × диаметри кабел
Ҳарорати корӣ	-20°С то +60°С
Маводҳои ғилоф	PVC (ихтиёрӣ аз галогени кам-дуд)
Мутобиқат	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Барномаҳо

Тақсимоти кабели дарунӣ Дар марказҳои додаҳо, биноҳои офисӣ, марказҳои савдо ва ҷамоатҳои истиқоматӣ барои ноқилҳои уфуқӣ ва амудӣ истифода мешавад, ки интиқоли самараноки сигналро дар дохили шабака таъмин мекунад.
Пайвастшавӣ байни асбобҳо ва таҷҳизоти алоқа Барои пайваст кардани серверҳо, коммутаторҳо, роутерҳо ва дигар дастгоҳҳои иртиботӣ ҳамчун симҳои патч ё кабелҳои jumper хизмат мекунад, ки интиқоли устувор ва баландсуръати маълумотро таъмин мекунад.
Сенарияҳои саноатӣ ва махсус Дар системаҳои энергетикӣ, транзити роҳи оҳан ва муҳандисии роҳи автомобилгард барои эҳтиёҷоти пайвастшавӣ ба пеш истифода бурда мешавад, мутобиқат ба муҳити сахти саноатӣ бо иҷрои боэътимод.

Афзалиятҳо

Эътимоднокии баланд Сохтори оптимизатсияшуда ва маводи баландсифат интиқоли устувори сигнал ва мӯҳлати хизмати дарозро таъмин намуда, ба талаботи қатъии лоиҳаҳои гуногун ҷавобгӯ мебошанд.
камхарч Интегратсияи баланд шумораи кабелҳо ва вақти насбкуниро кам карда, хароҷоти умумии лоиҳаро кам мекунад. Мушаххасоти фармоишӣ имкон медиҳад, ки барои барномаҳои гуногун ҳалли мувофиқро фароҳам оранд.
Назорати ҳамаҷонибаи сифат Jiangsu Xuben Photoelectric Technology Co., Ltd. стандартҳои идоракунии сифати ISO9001-ро ба таври қатъӣ риоя мекунад. Ҳар як кабели нахи оптикии лентаи дарунӣ аз санҷиши ҷиддие мегузарад, то иҷрои пайваста ва эътимодро таъмин кунад.

Хусусиятҳо

Тарҳрезии лентаи нахи баланд-интегралӣ

Элементи арматураи арамид ба кабел қувват мебахшад

Маводи берунӣ ба зангзанӣ тобовар, обногузар, ба ултрабунафш тобовар, ба оташ тобовар ва аз ҷиҳати экологӣ тоза аст.

Барномаҳо

Тақсимоти кабели дарунӣ

Пайвастшавӣ байни асбобҳо, таҷҳизоти алоқа

Стандартҳо

Ба стандартҳои YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 ва ғайра мувофиқат кунед.

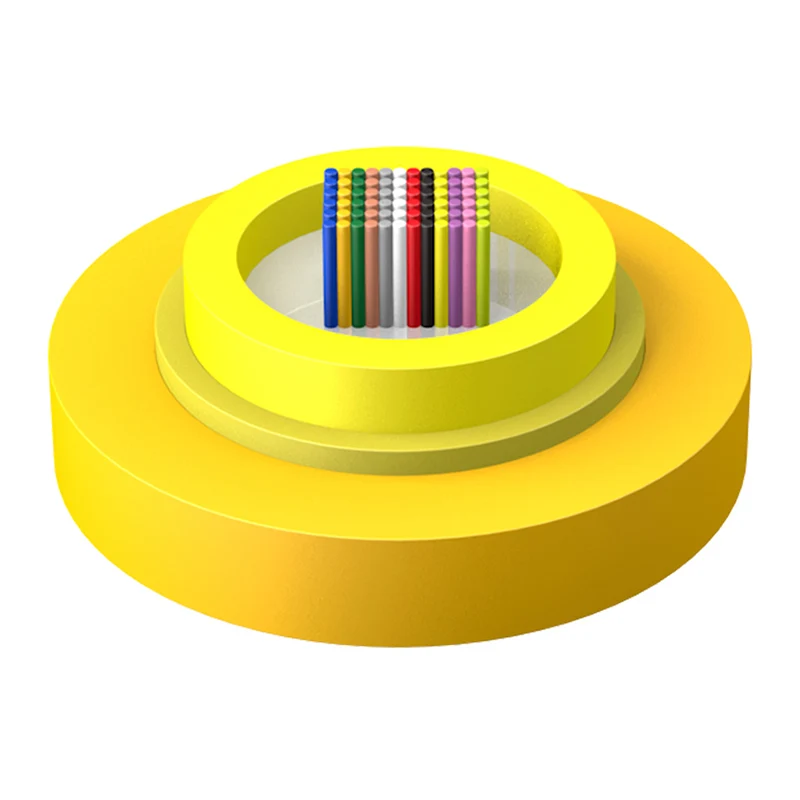

Нақшаи сохтор

1. Лентаи нахи

2. Tube фуҷур

3. Калобаи арамид

4. Куртаи берунӣ

Indoor Ribbon Fiber Optic Cable

Параметрҳои техникӣ

Модели кабелӣ	Шумораи нахҳо	Вазни кабел (Ref) (кг/км)	Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ	Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм)	Радиуси печидан Динамикӣ/статикӣ (мм)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

Хусусиятҳои оптикӣ

Навъи нахи	Камшавӣ				OFL	Маҷрои режими самаранок	Дарозии пайванди Ethernet 10 Гбит/с	Радиуси ҳадди ақали қад
Вазъият	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Вазъият	Арзиши маъмулӣ	Арзиши максималӣ	Арзиши маъмулӣ	Арзиши максималӣ	850/1300нм	850нм	850нм	/
Воҳиди	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
ОМ3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
ОМ4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
