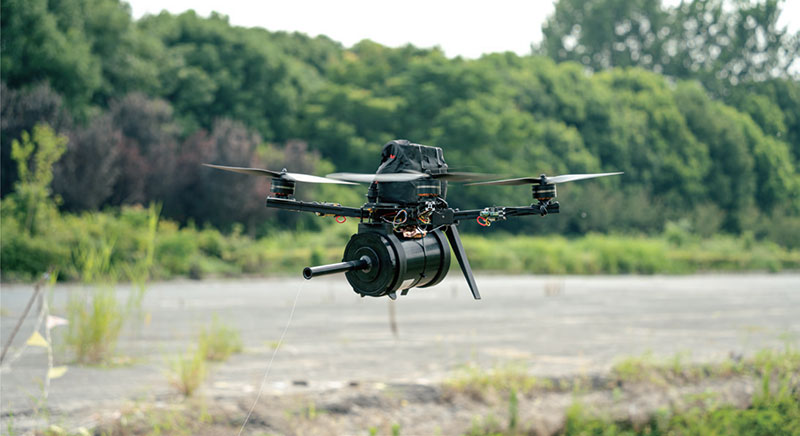

A UAV нахи оптикӣпайванди маъмулии маълумот оид ба радиобасомадро (РБ) бо нахи шишагии борик, тақрибан ба ғафсии мӯи инсон иваз мекунад, ки аз канистре, ки дар зери чаҳорчӯбаи ҳавопаймо васл шудааст, мебарояд. Ҳангоме ки дрон парвоз мекунад, нах дар паси он пардохт мекунад:
Фармонҳо аз истгоҳи заминӣ ба дрон (тавассути импулсҳои рӯшноӣ)
Видео/телеметрия аз дрон баргашт ба оператор (дар вақти воқеӣ)
Муҳим он аст, ки ин дронҳои пайвастшуда нест, ки ба сими барқ ниёз дорад. Нах мебарад танҳо маълумот; UAV ҳоло ҳам бо батарея ё муҳаррики худ кор мекунад.
Дронҳои маъмулиро бо таппончаҳои RF ё спуферҳои GPS осон кардан мумкин аст. Дар муҳитҳои баҳсбарангез (масалан, Украина), сатҳи нокомии миссия барои ҳавопаймоҳои UAV-и бо RF идорашаванда аз 75‑90% дар зери сарбанди шадид зиёд шудааст. Пайванди нахи оптикӣ радиатсияи электромагнитии сифр мебарорад - онро танҳо бо системаҳои ҷанги электронӣ банд кардан, ошкор кардан ё қаллобӣ кардан мумкин нест.
Fiber фарохмаҷро дар диапазони Gbps бо таъхири аз 1 миллисония пешниҳод мекунад. Ин маънои онро дорад, ки видеои фишурданашудаи 4K/8K бидуни такаббурӣ ё пиксел - барои вазифаҳои дақиқи FPV (назари шахси аввал) ба монанди муайянкунии ҳадаф ё санҷиши наздик муҳим аст.
Азбаски партовҳои РБ вуҷуд надоранд, мониторҳои спектр ва фишанги самтёбӣ операторро муайян карда наметавонанд. Диаметри худи нах <0,5 мм аст — ба чашми бараҳна аз >20 метр амалан ноаён аст ва дар радар қариб муайян карда намешавад.
Ҳангоми интихоби риштаи нахи оптикӣ барои UAV, стандарти тиллои саноатӣ нахи ягонаи режими G.657.A2 мебошад. Ин аст он чизе ки муҳим аст:
| Параметр | Арзиши маъмулӣ ва чаро он муҳим аст |
|---|---|
| Радиуси хам | ≥7,5 мм (G.657.A2) — имкон медиҳад, ки дар дохили бесарнишин бе талафи сигнал ба таври қатъӣ ҷойгир карда шавад. |
| Диаметри ядро | 8‑10 мкм (режими ягона) — паҳншавии пастро дар фосилаҳои дароз таъмин мекунад. |
| Камшавӣ | <0,2 дБ/км дар 1550 нм — маънои онро дорад, ки шумо талаф 2 талафот талаф талафот 2 дБ талаф талаф талафот талафи талафот аз таҳаммули таҳаммулпазирии дБ талаф их талафот таҳаммул тақозати таҳаммул километр мм км мм км мм мм буни англатиши мумкин. |
| Диапазони максималӣ | Спулҳои ғайрифаъол: 5, 10, 15 км; версияҳои пешрафтаи низомӣ ҳоло ба 50+ км мерасад. |
| Массаи нахи | ~0,2 кг дар як км (бо назардошти қабати аввалия) — як спули 10-км ба бори боркаш ~2 кг илова мекунад. |
Ҷанги шаҳрӣ ва тозакунии нақб — хатари роҳбандӣ дар дараҳои бетонӣ нест.
Зарбаҳои зидди зиреҳи FPV — операторҳо метавонанд лавозимоти ҷангиро ба танкҳои ҳаракаткунанда бидуни гум кардани пайванд ҳидоят кунанд.
Равиш дар паси хати душман — Парвози бесадо RF бо ҷараёни мустақим.
Ҳарду ҷониб дар ҷанги Русия ва Украина ҳоло ҳазорҳо дронҳои нахи-оптикии FPV-ро ба кор мебаранд, ки воҳидҳои таълимии махсус коркарди босуръат ва барқарорсозии шикастаро таълим медиҳанд.
Алоқаҳои фавқулодда — вариантҳои пайвастшуда (бо ноқилҳои гибридии барқ+нахи) ҳамчун манораҳои 24
Мониторинги сӯхтори ваҳшӣ — оворагарии тӯлонӣ бо видеои воқеии IR, ки аз пастшавии РБ аз дуд таъсир намерасонад.
Амнияти макони калон — назорати доимӣ аз болои стадионҳо ё периметрҳои сарҳадӣ.
Хӯроки нисфирӯзии ройгон нест. Пеш аз он ки содир кунед, ин нуктаҳои дардро бидонед:
| Маҳдудият | Таъсири воқеии ҷаҳонӣ |
|---|---|
| Диапазони муқарраршуда | Шумо наметавонед аз дарозии спул дуртар парвоз кунед - тамдиди миёнаи миссия нест. |
| Маҳдудиятҳои маневр | Гардҳои шадид, ғарқшавӣ ё чархзании зуд метавонанд нахро канда ё аз ҳад зиёд фишор диҳанд. Суръати маъмулии максимум бо нахи ҷойгиршуда: ≤25 м/с (барои RF FPV нисбат ба 40+ м/с). |
| Ҷаримаи боркашонӣ | Спули 10-км (~2 кг) иқтидори батарея ё кулоҳаки ҷангиро мустақиман коҳиш медиҳад. |
| Ҳассосияти монеаҳо | Дарахтон, харобазорҳо ё хати барқ нахро мешикананд. Амалиёт долонҳои кушода ё тозакунии баландро талаб мекунад. |
| Таъсири оператор | Гарчанде ки дрон махфӣ аст, нахи паси замин метавонад ба нуқтаи оғоз баргардад - як рақиби моҳир метавонад "риштаро пайгирӣ кунад". |
Ин тарси №1 дар байни корбарони нав аст. Диспетчерҳои парвози муосир онро ба таври зебо идора мекунанд:
Бозгашти худкор ба саркашӣ (RTL) бо гум шудани сигнал (бе бозгашти нур), FC ба самти пешакӣ муқарраршуда ва баландии парвозро барои баргаштан ба нуқтаи парвоз оғоз мекунад.
Бехатарии бозгашт — агар RTL ғайриимкон бошад (масалан, GPS гум шавад), бисёр системаҳо нахро бурида, ба маяки захиравии РБ барои гузориши охирини мавқеъ маълум (диапазони ~1‑2 км) мегузаранд.
Маслиҳати муҳим: Ҳамеша баландии RTL-и худро аз монеаҳои гирду атроф баландтар монеа мононат момания баланд маҳанг маанеллик маънавий маания маанел маанел маанел маанел маанелер баланд баланд баланд баланд таҳанглашинг — дрон пеш аз баргаштан ба хона (бо истифода аз батареяи боқимонда) ба боло мебарояд.
Санҷиши пеш аз парвоз — 2‑3 метри аввалро кушоед ва буришҳоро тафтиш кунед. Ҳатто микроб метавонад сустшавиро то 10+ дБ зиёд кунад.
Кунҷи парвоз — ба таври амудӣ то ~10‑15 м парвоз кунед пеш ба таври уфуқӣ ҳаракат мекунанд. Ин монеъ мешавад, ки нахро ба партовҳои замин часпонад.
Радиуси гардиш — масирҳоро бо каҷҳои мулоим ба нақша гиред (радиусаш >50 м барои чархҳои 10-км). Аз тағирёбии якбораи курс худдорӣ кунед.
Огоҳӣ аз шамол — дар шамолҳои сахт, нах ба каҷи "катенарӣ" хам мешавад. Барои паст кардани шиддат суръати ҳаворо кам кунед.
Барқароршавӣ — аз болои нахи гузошташуда баргашт накунед; ба ҷои, дар як нуқтаи дигар фуруд ва дастӣ дар хати reel (ё онро бурида ва қабул талафоти).
| Омил | Нахи оптикӣ | Радиобасомад |
|---|---|---|
| Осебпазирии басташавӣ | Ҳеҷ | Баланд (баромадкунакҳои фарохмаҷро) |
| Таъхир | <1 мс | 20‑50 мс (видео фишурда) |
| Диапазони максималӣ (амалӣ) | 10-50 км | 100+ км (LOS) |
| Сифати видео | 4K+ фишурданашуда | Фишурдашуда, тағйирёбанда |
| Самаранокии борбардорӣ | Камтар (вазни гулӯла) | Баландтар |
| АРЗИШ барои як миссия | Баландтар (нахи якдафъаина аст) | Поён (радиоҳои такрорӣ) |
| Муайян кардани оператор | Хеле сахт (бе РФ) | Осон (ҷустуҷӯи самти RF) |
Ҳангоми:
Шумо интизори ҷанги шадиди электронӣ / роҳбандӣ ҳастед.
Барои ҳадаф ё санҷиши дақиқ ба шумо видеои кристаллӣ ва вақти воқеӣ лозим аст.
Вазифаи шумо масофаи кӯтоҳ ба миёна (<20 км) бо релефи пешбинишаванда мебошад.
Бо RF пайваст шавед, вақте:
Ба шумо амалиёти дуру дарози BVR (берун аз доираи визуалӣ) лозим аст.
Шумо дар ҷангалҳои зиччи ё дараҳои шаҳр амал мекунед (хатари баланди кандашавӣ).
Вазни боркаш муҳим аст ва роҳбандӣ аз эҳтимол дур нест.
UAV-ҳои нахи оптикӣивазкунандаи ҳама дронҳо нестанд — онҳо воситаи махсус барои муҳитҳои аз ҳама баҳсбарангез ва серҳаракат мебошанд. Ҳангоми дуруст истифода бурдан, онҳо осебпазирии электромагнитро ба як мушкил табдил медиҳанд. Ҳангоми нодуруст истифода бурдан, онҳо як печи гаронбаҳо мешаванд. Масири худро ба нақша гиред, ба спул эҳтиром кунед ва ҳамеша нақшаи барқарорсозии нусхабардорӣ дошта бошед.
