Таърифи маҳсулот ва шарҳи техникӣ
Кабели нахи оптикии ҳамвор лентаи нахи оптикӣ як муҳити интиқоли оптикии зичии баланд аст, ки дар он нахҳои сершумори инфиродӣ дар як қатори ҳамвор ва муташаккил пайваст карда мешаванд. Ин ядрои лента бо қабати риштаи олиҷаноби арамид муҳофизат карда шудааст, ки ҳамчун як воҳиди пурқувват барои таъмини қувваи зарурии кашиш барои насб ва кори дарозмуддат хидмат мекунад. Барои қонеъ кардани талаботҳои гуногуни бехатарӣ ва муҳити зист, кабел бо қабати мустаҳками берунии аз маводи поливинилхлориди (ПВХ) ё маводи пасти сифр-галоген (LSZH) сохташуда анҷом дода мешавад.
Тарҳрезии лентаи баланд-интегралӣ: Геометрияи ҳамвор нахҳоро ба гурӯҳҳо ташкил мекунад, ки дар муқоиса бо конфигуратсияҳои анъанавии қубурҳои фуҷур диаметри ноқилро хеле хурдтар медиҳад.
Таҳкими Арамид: Дохил кардани риштаи арамиди модули баланд кабели нахи оптикии ҳамворро бо қувваи зарурӣ барои кашидани амудӣ ва уфуқӣ бидуни хатари осеб дидан ба ядроҳои шиша таъмин мекунад.
Муқовимат ба муҳити зист: Куртаи берунӣ барои тобовар ба зангзанӣ, обногузар ва тобовар ба ултрабунафш таҳия шудааст, ки кори устуворро дар муҳитҳои гуногуни дарунӣ ва берунии муҳофизатшаванда таъмин мекунад.
Мутобиқати бехатарӣ: Бо вариантҳои куртаи LSZH, ноқил ба стандартҳои байналмилалии оташгиранда (IEC 60332-1 ё IEC 60332-3C) ҷавобгӯ буда, онро барои биноҳои сердаромад ва системаҳои транзитӣ мувофиқ месозад.
Навъи нахи: Бо нахҳои ягонаи режими (G.652D, G.657A) ва бисёрҷониба (OM1 то OM4) мувофиқ аст.
Воҳиди мустаҳкамкунӣ: Калобаи бисёрқатори Арамид.
Маводҳои ғилофҳои берунӣ: PVC (мувофиқ ба талаботи UL OFNR/OFNP) ё LSZH (Дуди паст, галогенӣ).
Стандартҳои механикӣ: Комилан ба YD/T 1258.5, ICEA-596, GR-409 ва IEC 60794-2-30 мувофиқат мекунанд.
Диапазони ҳарорат: Барои кори боэътимод дар ҳарорати стандартии муҳити телекоммуникатсионӣ тарҳрезӣ шудааст.
Гуногунии кабели нахи оптикии ҳамвор онро барои як қатор соҳаҳо интихоби афзалиятнок месозад:
Марказҳои маълумот: Беҳтарин барои пайваст кардани рафҳои сервери зичии баланд бо истифода аз технологияи қатъкунии MPO/MTP.
Тақсимоти дохилӣ: Барои кабели магистралӣ дар биноҳои офиси тиҷоратӣ ва нуқтаҳои мубодилаи марказӣ истифода мешавад.
Таҷҳизоти коммуникатсионӣ: Ҳамчун пайвасти ибтидоӣ байни асбобҳои дақиқ ва сахтафзори шабакавӣ амал мекунад.
Системаҳои саноатӣ: Пайвандҳои боэътимоди маълумотро барои шабакаҳои барқӣ, мониторинги транзити роҳи оҳан ва системаҳои алоқаи роҳи автомобилгард таъмин мекунад.
Сифати кабели нахи оптикии ҳамвор аз ҷониби миқёси саноатӣ ва таҷрибаи техникии Jiangsu Xuben Photoelectric Technology Co., Ltd дастгирӣ карда мешавад.
Инфрасохтор: Гурӯҳ чор корхонаи махсусгардонидашударо дар масоҳати умумии 15,000 метри мураббаъ идора мекунад.
Арзиши истеҳсолот: Бо арзиши солонаи истеҳсоли 20 миллион доллари ИМА, ширкат иқтидори таъмини лоиҳаҳои бузурги муҳандисии ҷаҳониро нигоҳ медорад.
Менеҷменти сифат: Ин иншоот дорои сертификатҳои ISO9001 ва ISO45001 шудааст ва кафолат медиҳад, ки ҳар як метри кабел ба рӯҳияи олии ҳунармандӣ мувофиқат мекунад.
Эътибори ҷаҳонӣ: Маҳсулоти Orientalfiber аз ҷониби операторони телекоммуникатсионӣ ва пешвоёни саноатӣ дар саросари ҷаҳон истифода мешаванд, ки барои истеҳсоли тозашуда ва мувофиқати касбии худ эътироф шудаанд.
Дар муқоиса бо тарҳҳои анъанавии нахи, ҳалли лентаи Orientalfiber пешниҳод мекунад:
Самаранокии паҳнкунии оммавӣ: Техникҳо метавонанд ҳамзамон 12 нахро пайваст карда, хароҷоти насбкуниро ба таври назаррас коҳиш диҳанд.
Ҷараёни беҳтари ҳаво: Профили паймон ва ҳамвори кабели нахи оптикии ҳамвор имкон медиҳад вентилятсияи беҳтар дар ҷўйборҳои кабелӣ ва шкафҳои сервер.
Муҳофизати боэътимод: Баръакси алтернативаҳои буҷетӣ, истифодаи мо аз арамиди баландсифат кафолат медиҳад, ки кабел бо мурури замон дар замимаҳои баландкунандаи амудӣ коста ё дароз нашавад.
Тарҳрезии лентаи нахи баланд-интегралӣ
Элементи арматураи арамид ба кабел қувват мебахшад
Маводи берунӣ ба зангзанӣ тобовар, обногузар, ба ултрабунафш тобовар, ба оташ тобовар ва аз ҷиҳати экологӣ тоза аст.
Тақсимоти кабели дарунӣ
Пайвастшавӣ байни асбобҳо, таҷҳизоти алоқа
Patchcord ва pigtail
Ба стандартҳои YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 ва ғайра мувофиқат кунед ва кабели PVC ба талаботи тасдиқи UL OFNR ва OFNP мувофиқат мекунад: Куртаи гуногуни LSZH ба IEC 60332-1 ё IEC-633t сертификатсия мувофиқат мекунад.

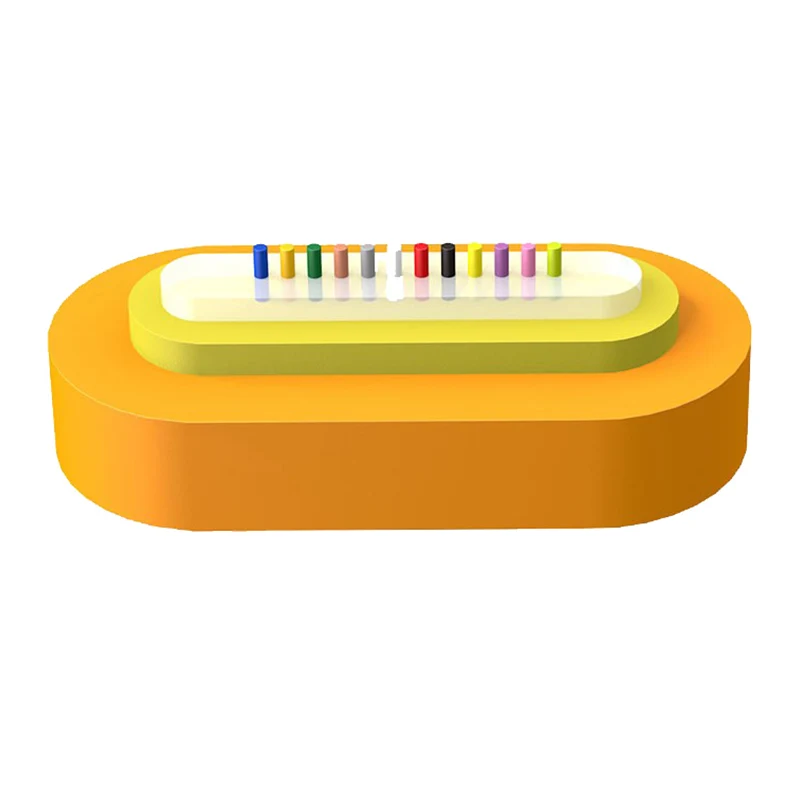

1. Нахи
2. Лентаи нахи
3. Калобаи арамид
4. Курта
|
Модели кабелӣ |
Шумораи нахҳо |
Вазни кабел (Ref) (кг/км) |
Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ |
Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм) |
Радиуси печидан Динамикӣ/статикӣ (мм) |
||
|
4 |
(3,7±0,3)*(2,3±0,3) |
4 лентаи нахи |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12.5D |
|
6 |
(4,2±0,4)*(2,5±0,2) |
6 лентаи нахи |
5.1 |
7.3 |
|||
|
12 |
(4,8±034)*(2,3±0,3) |
12 лентаи нахи |
5.9 |
8.0 |
|
Навъи нахи |
Камшавӣ |
OFL |
Маҷрои режими самаранок |
Дарозии пайванди Ethernet 10 Гбит/с |
Радиуси ҳадди ақали қад |
|||
|
Вазъият |
1310/1550нм |
850/1300нм |
850/1300нм |
850нм |
850нм |
/ |
||
|
Арзиши маъмулӣ |
Арзиши максималӣ |
Арзиши маъмулӣ |
Арзиши максималӣ |
|||||
|
Воҳиди |
дБ/км |
дБ/км |
дБ/км |
дБ/км |
MHZ.km |
MHZ.km |
m |
мм |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
ОМ3 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
ОМ4 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Интиқол/ Нигоҳдорӣ/ Ҳарорати корӣ: -20℃-+60℃, Ҳарорати насб: -5℃-+50℃
