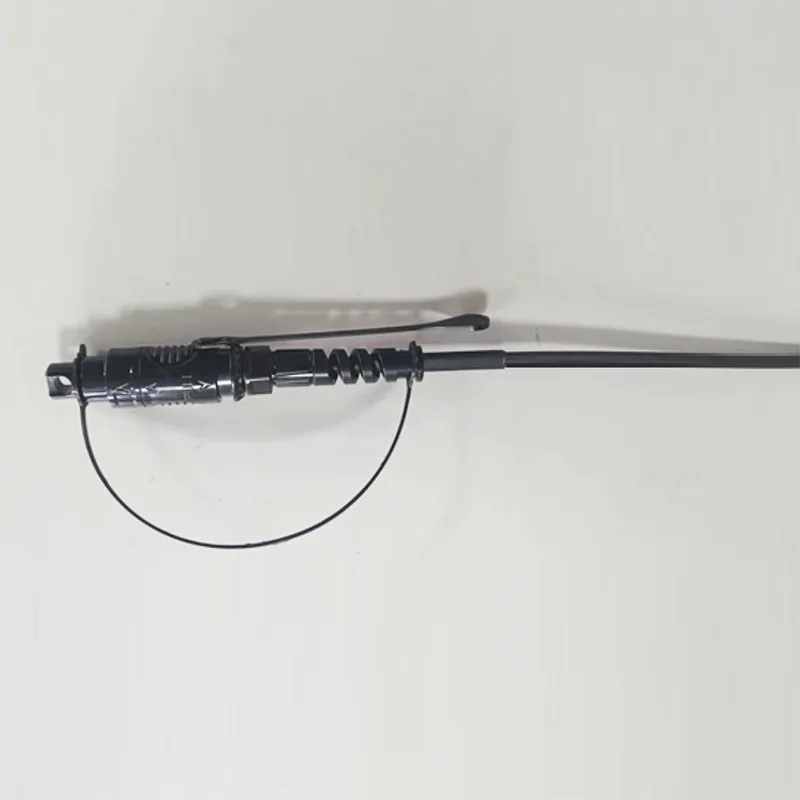

φ5mm Warprof Shift Class Clash Clash Clash

Ариза:● Системаҳои FTTX / FTTH● Барномаҳои Ethernet● алоқам● тақсимоти оптикӣ● Шабакаҳои пас аз оптикӣ (Пон)● PARTANKAN PARTANDES, Барномаҳои уфуқӣ ва Riser● Қуттиҳои терминали тарки мактаб● минтақаҳои беруна; Муҳити сахтВижагиҳо:● талафоти тасаллӣ, талафоти баланд бозгашт.● дар такрорӣ ва мубодила ......

Ирсоли дархост

Тавсифи Маҳсулот

Ариза:

● Системаҳои FTTX / FTTH

● Барномаҳои Ethernet

● алоқам

● тақсимоти оптикӣ

● Шабакаҳои пас аз оптикӣ (Пон)

● PARTANKAN PARTANDES, Барномаҳои уфуқӣ ва Riser

● Қуттиҳои терминали тарки мактаб

● минтақаҳои беруна; Муҳити сахт

Вижагиҳо:

● талафоти тасаллӣ, талафоти баланд бозгашт.

● дар такрорӣ ва мубодила кардан.

● 100% воридкунӣ, талафоти бозгашт, ба рӯй ва.

● Нашоҳати байнисоҳавӣ.

● Истиноди механикӣ.

● Ба телкия GR-326 аслӣ шомиланд.

● Нишондиҳандаҳои баланд ва эътимоднокиро дар идоракунии кабели оптикӣ таъмин менамояд.

● Насл ва осон ва осон.

● Мушкилоти оддӣ, ба воситаи махсус лозим нест.

● IP68 об.

1. Мушаххасоти техникӣ

Сохтмонҳо	Щисм	Тавсифҳо
DINKER		Содда
Нос	nm	1310/1550
Талафоти таслим	DB	≤0.50 (хосили: 0.15)
Бозгашт бозгашт	DB	≥ 60
Навъи пайвастшавӣ		Sc / apc
Ferruce		Керамикӣ
Сиклҳои пайваст		500
Ранги куртаи кабелӣ		Сиёҳ
Диаметри берунии кабел	мм	5.0 ± 0.2
Ҳолати нахӣ		Реҷаи ягона: G657a2
Маводи куртаи кабелӣ		Lszh (бо ral9005) уляти
Вазни сайёр	Кг / км	22 (тақрибан)
Мундариҷаи чоп		Одатӣ
Дарозӣ	m	50, 75, 110, 150,200,250 ё фармоишӣ (Таҳаммулпазир: ± 0.5m)
Навъи пайвасткунак		Вуруд: Санъат H / APC
Навъи пайвасткунак		Натиҷа: Судед HP / APC Optic
Trace (меҳвар байни байни кабел ва пайвасткунй)	N	200
Синфи обӣ		IP68
Ҳарорати насб:	℃	0 ° C ~ + 40 ° C
Ҳарорати амалиётӣ	℃	-20 ° C ~ + 60 ℃
Ҳарорати нигоҳдорӣ / нақлиёт	℃	-20 ° C ~ + 60 ℃

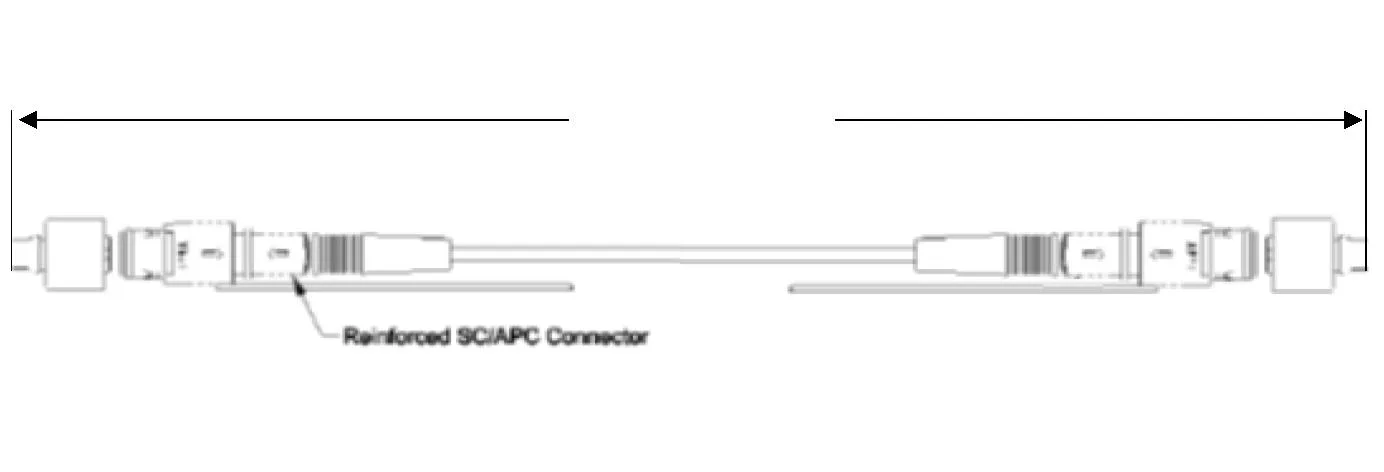

2. Ҷоизаи кабелӣ-қисм

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Андозаи сохтори кабел

Нущта	Мундариҷа	Мушаххасот
Нахи буфери қатъӣ	Шумора	1
	Чоп	G.657A2
	Ранг	Сурх (Ral3020)
	Материал	Lszh (кабуд Ral0117)
	Диаметри (MM)	0.90 ± 0.05
Тундбод	Диаметри (MM)	2.0 ± 0.1
	Ғафсӣ (мм)	0.4 ± 0.05
	Ранг	Сафед
	Материал	Lszh
Аъзои қувват 1	Материал	Slp
Аъзои қувват 1	Миқдор	0.5 * 2
Аъзои қувват 2	Материал	Aramid riar + обҳои шишагини шиша
Раб	Шумора	1
Раб	Ранг	Сурх
Цавощ	Материал	Lszh (бо ral9005) уляти
	Диаметри (MM)	5.0 ± 0.2
	Ғафсӣ (мм)	1.1 ± 0.1
	Ранг	Сиёҳ
Wable кабел	Кг / км	22 ± 3
Дақ. Радиуси хам		10xD (статикӣ); 20xd (динамикӣ)
Диапазони ҳарорати амалиёт:	℃	-20 ° C ~ + 60 ℃
Нишондиҳии ҳарорати нигоҳдорӣ / нақлиёт:	℃	-20 ° C ~ + 60 ℃
Диапазони ҳароратро насб кунед:	℃	0 ° C ~ + 40 ° C

4. Нархи оптикӣ

Тамоми хусусиятҳои нахи кабелӣ (нахи кабели таъиншуда), тибқи тавсияномаи ITU-T мебошад, бояд мувофиқи тавсияоти IT.657a2 ва чунин бошад.

Нущта	Намуд
Навъи нахӣ	Реҷаи ягона
Маводи нахи	Doped silica
Коэффитсиенти ороиши @ 1310 nm @ 1383NM @ 1490NM @ 1550 nm @ 1625NM Пас аз ташаккули кабел @ 1310 nm @ 1550 nm	≤ 0.36 DB / км ≤ 0.36 DB / км ≤ 0.25 DB / км ≤ 0.22 DB / км ≤ 0.25 DB / км ≤ 0.36 DB / км ≤ 0.22 DB / км
Дарозии буридаи кабелӣ	≤ 1260 nm
Дарозии сифрӣ	1300 ~ 1324 NM
Нишеби сифр	≤ 0.092 ps / (nm2.km)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Парокандаи хроматикӣ @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. Км) ≤22 ps / (nm. Км)
Диаметри саҳроӣ @ 1310 nm	8.5-9.3um
Хатогии консентратсияи асосӣ / часпанда	≤ 0.5
Диаметри кладер	125.0 ± 0.7 як
Cladding бетараф	≤5%
Диаметри ибтидоӣ	242 ± 7 як
Консентратсияи қоидаҳои ибтидоӣ / пӯшида	≤10 мкм
Қабати ғайримуқаррарӣ	≤0.7%
РОЙГОН бо талафоти интиқоли хамир 1 гардиши 1 Мандрел 7.5mm 10 гардиши 1 Мандрел 15 мм	1550NM ≤ Δ 0.10 DB / км 1550NM ≤ Δ 0.03 DB / км

5. Санҷиши фаъолияти механикӣ ва экологӣ

S / n	Нущта	Усули санҷиш	Ҳолати қабул
1	Устувории кашишӣ IEC 794-1 E1	- Боркунӣ: 1200N - дарозии кабел дар сарборӣ: 50 м - Вақтро бор кунед: ≥1min.	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm -Мо зарари ба қаҳрамон ва унсурҳои ботинӣ.
2	Озмоиш IEC 794-1-E3	- Боркунӣ: 500N / / 100 мм * 100 мм - Вақтро бор кунед: ≥1min.	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm -Мо зарари ба қаҳрамон ва унсурҳои ботинӣ.
3	Муқовимати таъсир IEC 794-1-E4	- Нуқтаҳои таъсир: 5 -Барои як нуқтаи: 1 - Энергияи таъсирҳо: 1N.M - Раҷими гурда сари сар: 12.5 мм - Сатҳи таъсир: 2 сония / давра	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm -Мо зарари ба қаҳрамон ва унсурҳои ботинӣ.
4	Баландии такрорӣ IEC 794-1 E6	- Радиуси Батарея: 20 x ByPet - Боркунӣ: 20 n - Сатҳи чандир: 3 сония / давра - Curvult-и сиклет: 30	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm -Мо зарари ба қаҳрамон ва унсурҳои ботинӣ.
5	Порча IEC 794-1 E7	- дарозӣ: 1 м - Боркунӣ: 50 n - Суръати Twist: 1 дақиқа / давра - кунҷи Twist: ± 180 ° - №-и давра: 10	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm -Мо зарари ба қаҳрамон ва унсурҳои ботинӣ.
6	Ҳарорат Санҷиши велосипед IEC 794-1-F1	- қадами ҳароратнок: + 20 → → -25 → + + + 70 ℃ + 20 ℃ - Вақти ҳар як қадами: 24 соат - Шумораи давра: 2	- Тағйирёбии талафот ≤ 0.1 db / km @ 1550 nm - Танаффуси нахдор ва осеби ғазаб.
7	Санҷиши воридшавии об IEC 794-1-F5B	- баландии об: 1 м - дарозии намуна: 3 м - Вақти озмоишӣ: 24 соат	- Об нест, ки аз охири муқобили кабел.
