DIPEXTSCEX LC / UPCCOOF STOUT Stright Stistist Stistrive Stright Pistrives (Қудрҳои Mini DLC DLC)

Ариза:● Системаҳои FTTX / FTTH● Барномаҳои Ethernet● алоқам● тақсимоти оптикӣ● Шабакаҳои пас аз оптикӣ (Пон)● PARTANKAN PARTANDES, Барномаҳои уфуқӣ ва Riser● Қуттиҳои терминали тарки мактаб● минтақаҳои беруна; Муҳити сахтВижагиҳо:● талафоти тасаллӣ, талафоти баланд бозгашт.● дар такрорӣ ва мубодила ......

Ирсоли дархост

Тавсифи Маҳсулот

Ариза:

● Системаҳои FTTX / FTTH

● Барномаҳои Ethernet

● алоқам

● тақсимоти оптикӣ

● Шабакаҳои пас аз оптикӣ (Пон)

● PARTANKAN PARTANDES, Барномаҳои уфуқӣ ва Riser

● Қуттиҳои терминали тарки мактаб

● минтақаҳои беруна; Муҳити сахт

Вижагиҳо:

● талафоти тасаллӣ, талафоти баланд бозгашт.

● дар такрорӣ ва мубодила кардан.

● 100% воридкунӣ, талафоти бозгашт, ба рӯй ва.

● Нашоҳати байнисоҳавӣ.

● Истиноди механикӣ.

● Ба телкия GR-326 аслӣ шомиланд.

● Нишондиҳандаҳои баланд ва эътимоднокиро дар идоракунии кабели оптикӣ таъмин менамояд.

● Насл ва осон ва осон.

● Мушкилоти оддӣ, ба воситаи махсус лозим нест.

● IP68 об.

Нигоҳи техникӣ:

Сохтмонҳо	Щисм	Тавсифҳо
DINKER		Дуплекс
Нос	nm	1310/1550
Талафоти таслим	DB	≤0.30
Бозгашт бозгашт	DB	≥50 (UPC)
Ранги куртаи кабелӣ		Сиёҳ
Диаметри берунии кабел	мм	7.0 ± 0.2
Ҳолати нахӣ		Реҷаи ягона: G657 A2
Маводи куртаи кабелӣ		Lszh
Вазни сайёр	Кг / км	38 (тақрибан)
Мундариҷаи чоп		Одатӣ
Дарозӣ	m	50, 75, 100, 100, 150, 200,250, 300 ё фармоишӣ (таҳаммулпазир: ± 0.5m)
Навъи пайвасткунак		Вуруд:	Қудварони хурд / UPC пайваст
		Натиҷа:	Scorckspex lc / UPC пайвасткунандаи
Синфи обӣ		IP68
Ҳарорати амалиётӣ	℃	-40 ° C ~ + 70 ℃
Ҳарорати нигоҳдорӣ	℃	-40 ° C ~ + 70 ℃

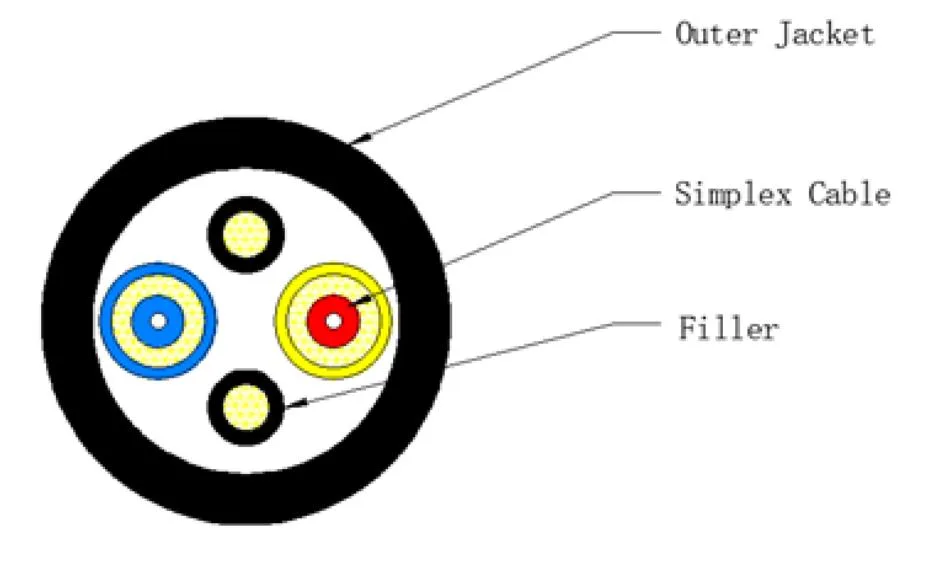

Сохтори кабелӣ:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Мушаххасоти кабелӣ:

Нущта	Мундариҷа	Баҳо додан
Нахи буфери қатъӣ	Шумора	2
	Чоп	G.657A2
	Диаметри (MM)	0.90 ± 0.05
	Материал	Lszh
	Ранг	Сафед
Сими содда	Материал	Lszh
	Диаметри (MM)	2.0 ± 0.1
	Ранг	Кабуд ва зард
Rod	Материал	Lszh
	Диаметри (MM)	1.3 ± 0.1
	Ранг	Сиёҳ
Куртаи берунӣ	Материал	Lszh
	Диаметри (MM)	7.0 ± 0.2
	Ранг	Сиёҳ
	Ғафсӣ (мм)	1.0 ± 0.1
Вазни кабелӣ (кг / км) тақрибан.		38 ± 3
Санҷиши дароз (n)		Дарозмуддат: 400 н Мӯҳлати кӯтоҳ: 800 n
Санҷиши ҳамвор (N / 10cm)		Дарозмуддат: 1000 n / 10cm Мӯҳлати кӯтоҳ: 2200 n / 10cm
Дақ. Радиуси хам		10ход (статикӣ); 20ход (динамикӣ)
Ҳарорати насб		-40 ° C + 70 ° C
Ҳарорати нигоҳдорӣ		-40 ° C + 70 ° C

Иҷрои нахи оптикӣ

Иҷрои филири оптикӣ (ITU-T rep. G.657a2)

Нущта	Намуд
Навъи нахӣ	Реҷаи ягона
Маводи нахи	Doped silica
Коэффитсиенти ороиши @ 1310 nm @ 1383NM @ 1460NM @ 1550 nm @ 1625NM	≤ 0.35 db / км ≤ 0.35 db / км ≤ 0.25 DB / км ≤ 0.21 DB / км ≤ 0.23 DB / км
Дарозии буридаи кабелӣ	≤ 1260 nm
Дарозии сифрӣ	1300 ~ 1324 NM
Нишеби сифр	≤ 0.092 ps / (nm2.km)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Парокандаи хроматикӣ @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625NM	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. Км) ≤22 ps / (nm. Км)
Диаметри саҳроӣ @ 1310 nm	8.5-9.3um
Хатогии консентратсияи асосӣ / часпанда	≤ 0.5
Диаметри кладер	125.0 ± 0.7 як
Cladding бетараф	≤5%
Диаметри ибтидоӣ	242 ± 7 як
Консентратсияи қоидаҳои ибтидоӣ / пӯшида	≤10 мкм
Қабати ғайримуқаррарӣ	≤0.7%
РОЙГОН бо талафоти интиқоли хамир 10 гардиши 1 Мандрел 15 мм 1 гардиши 1 Мандрел 10 мм 1 гардиши 1 Мандрел 7.5mm	1550NM ≤ Δ 0.03 DB / км 1550NM ≤ Δ 0.1 DB / км 1550NM ≤ Δ 0.5 DB / км

Тасвири андоза:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Нест	Тасвирӣ	Qty
1	SM G.657a2 2 аслӣ бо нахи 2.0mm. Од7,0MM, Black LSZH	1
2	Пайвасти мини DLC Black	1
3	Lc3.0 Драмплекс барои як режими ягона, Bey, TUBE барои пайвасти IC, сафед	2
4	Тубеи сурхи резинии резинӣ, сиёҳ, OD 8.5MM L = 17 мм	1
5	Туби доғи резинӣ, сиёҳ, сиёҳ 8.5m l-30mm	2
6	Муҳофизати тағйирпазир бо трубаи пӯлод, OD 2.8MM L = 52мм	2
8	TUBEEL SHEALEALE, Сафед / зард AD3.0mm L = 5 мм	2
