Uni-tube нахи оптикии таркибии болоӣ Сими замин

Uni-tube нахи оптикии сими таркибии болоии заминӣ (OPGW) як кабели гибридии болоии дорои нахи оптикӣ мебошад, ки дорои вазифаҳои гуногун ба монанди сими болоии замин ва алоқаи оптикӣ мебошад.

Ирсоли дархост

Тавсифи Маҳсулот

Uni-tube нахи оптикии таркибии болоии заминӣ (OPGW) як сими гибридии болоии дорои нахи оптикӣ мебошад, ки дорои вазифаҳои гуногун ба монанди сими болоии заминӣ ва алоқаи оптикӣ мебошад. Фарқият аз симҳои анъанавии ҳавоӣ, ин маҳсулот ҷузъҳои алоқаи оптикиро ба сохтори кабелӣ муттаҳид мекунад, ки ҳамгироии хати интиқоли барқ ва интиқоли иттилоотро амалӣ мекунад, ки метавонад арзиши сохтмон ва истифода ва нигоҳдории шабакаҳои барқ ва алоқаро самаранок коҳиш диҳад.

Миқёси татбиқи сими зеризаминии нахи оптикии Uni-tube

Orientalfiber Uni-tube Сими нахи оптикии таркибии болоии заминӣ асосан барои 110КВ, 220КВ, 500КВ, 750КВ ва хатҳои алоқаи системаҳои интиқоли баландшиддати баланд истифода мешавад. Илова ба саноати энергетикӣ, маҳсулот инчунин дар транзити роҳи оҳан, роҳи автомобилгард, нафту кимиё, истихроҷи маъдан ва дигар соҳаҳо ба таври васеъ истифода мешавад, ки ҳам ба муҳофизати болоии замин ва ҳам алоқаи оптикии баландсуръат эҳтиёҷ доранд ва дастгирии устувор ва самараноки интиқоли маълумотро барои истеҳсолот ва амалиёти саноатӣ таъмин мекунанд.

Сохтори маҳсулот

Компонентҳои асосӣ

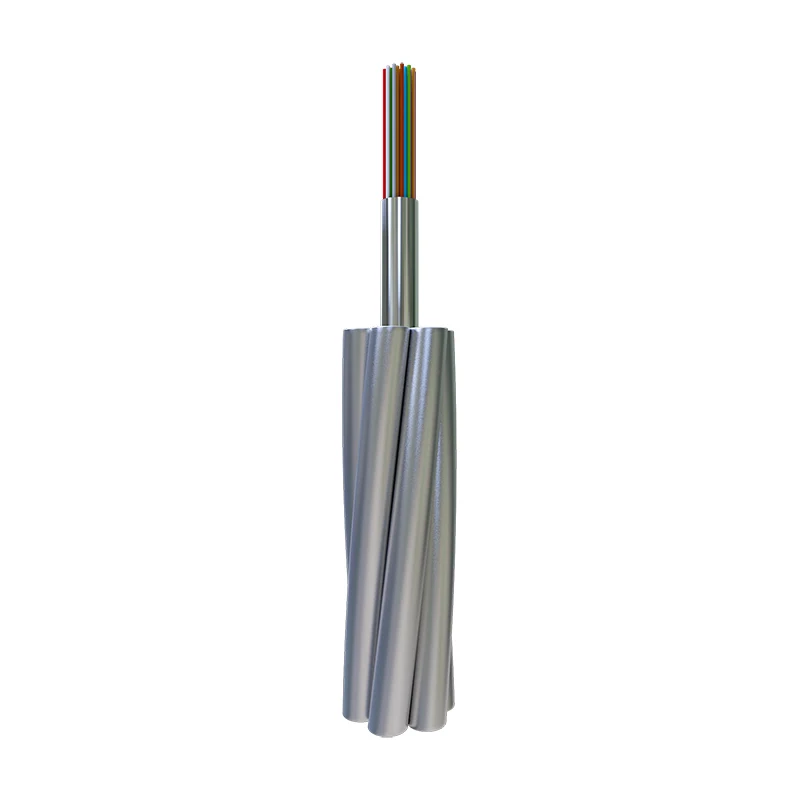

Orientalfiber Uni-tube сими оптикии нахи таркибии болоӣ тарҳи сохтории илмӣ ва оқилонаро қабул мекунад ва ҷузъҳои асосии он воҳиди нахи оптикӣ, сими хӯлаи алюминий, ядрои пӯлод ва ғилофро дар бар мегиранд. Воҳиди нахи оптикӣ дар як найча ҷойгир карда шудааст, ки нахи оптикиро аз осеби механикии беруна ва эрозияи муҳити зист самаранок муҳофизат мекунад; сими хӯлаи алюминий ва ядрои пӯлод барои бардошти қувваи кашиш ва таъмини устувории ноқил дар вақти кори боло масъуланд; гилофхои берунй аз материалхои хушсифати зидди пиршавй ва ба зангзанй тобовар сохта шуда, мухлати хизмати махсулотро дароз мекунад.

Афзалиятҳои сохторӣ

Тарҳрезии сохтори як найчаи Uni-tube Optical Fiber Composite Overhead Wire сохтори маҳсулотро паймон мекунад, ки барои интиқол ва насб қулай аст. Ҳамзамон, тақсимоти оқилонаи ҷузъҳои дохилӣ кафолат медиҳад, ки маҳсулот дорои хосиятҳои хуби механикӣ ва кори муошират аст ва метавонад ба муҳити гуногуни сахти беруна, аз қабили шамоли сахт, борони шадид, ҳарорати баланд ва ҳарорати паст мутобиқ шавад.

Хусусиятҳои маҳсулот

Хусусиятҳои иҷрои механикӣ

● Қувваи хуби тобовар: Маҳсулот бо ядрои пӯлоди пурқувват ва сими хӯлаи алюминий муҷаҳҳаз шудааст, ки метавонад қувваи бузурги тобоварро бардорад, ба талаботи насби болоии хатҳои интиқоли баландшиддати дарозмуддат мутобиқ карда шавад ва боварӣ ҳосил кунед, ки ноқил дар шароити истифодаи муқаррарӣ шикаста ё деформатсия намекунад.

● Диаметри хурд, вазни сабук, бори хурди иловагӣ дар бурҷ: Дар муқоиса бо симҳои зеризаминии анъанавии таркибӣ, сими Uni-tube Optical Optical Composite Ground Ground дорои диаметри хурдтар ва вазни сабуктар дорад, ки метавонад сарбории иловагиро ба манораи интиқол кам кунад, сармоягузорӣ дар сохтмони манораро коҳиш диҳад ва устувории умумии хати интиқоли барқро беҳтар кунад.

Хусусиятҳои иҷрои коммуникатсия

● Осон сохтани нахи мувофиқ зиёда аз дарозии воҳиди оптикии оптикӣ: Сохтори як-найчаи ягона барои ташкили дарозии зиёдатии нахи оптикӣ қулай аст, ки метавонад ба таври муассир тағйирёбии дарозии нахи аз сабаби фарқияти ҳарорат ва деформатсияи механикӣ ҷуброн, таъмини устувории интиқоли сигнали оптикӣ, ва кам кардани сустшавии сигнал ҳангоми интиқол.

● Пастшавии сигнали паст: Нахи оптикии баландсифати интихобшуда дорои иҷрои хуби интиқол, пастшавии пасти сигнал аст ва метавонад интиқоли суръати баланди маълумотро ба масофаи дур амалӣ созад, ки эҳтиёҷоти иртиботии системаҳои интиқоли баландшиддат ва сенарияҳои гуногуни саноатиро қонеъ созад.

Хусусиятҳои мутобиқшавӣ ба муҳити зист

● Муқовимат ба зангзанӣ: Дар ғилоф берунӣ ва ҷузъҳои металлии дохилии маҳсулот бо технологияи зидди зангзании муносибат, ки метавонад ба эрозияи борон кислотаи, туман намак ва дигар муҳитҳои сахт муқовимат, ва муносиб барои истифода дар соҳили, саноатӣ ва дигар минтақаҳои бо шароити сахти муҳити зист аст.

● Муқовимати зидди пиршавӣ ва муқовимат ба ҳарорати баланд ва паст: Маводи маҳсулот дорои иҷрои хуби зидди пиршавӣ аст, метавонад ба муҳити дарозмуддати истифодаи берунӣ мутобиқ шавад ва метавонад дар ҳудуди ҳарорати аз -40 ℃ то 80 ℃ ба таври мӯътадил кор карда, кори мӯътадили маҳсулотро дар минтақаҳои гуногуни иқлим таъмин кунад.

Uni-tube нахи оптикии омехтаи сими заминӣ асосан барои 110KV, 220KV, 500KV, 750KV ва хатҳои алоқаи системаҳои интиқоли баландшиддати баланд истифода мешавад.

Хусусиятҳо

● Қувваи хуби кашиш

● Диаметри хурд, вазни сабук, бори хурди иловагӣ дар бурҷ

● Осон сохтани нахи мувофиқ дарозии воҳиди оптикӣ

Хусусиятҳои нахи оптикӣ

	Камшавӣ				Маҷрои маҷрои		Парокандашавии режими поляризатсия
	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Нахи инфиродӣ	Арзиши тарроҳии пайванд (M=20, Q=0,01%)
G652D	—	—	≤0,35дБ/км	≤0,21дБ/км	—	—	≤0,20ps/км	≤0,1ps/км
G655	—	—	—	≤0,22дБ/км	—	—	≤0,20ps/км	≤0,1ps/км
50/125мкм	≤3,0дБ/км	≤1,0дБ/км	—	—	≥600МГс.км	≥1200МГс.км	—	—
62,5/125мкм	≤3,5дБ/км	≤1,0дБ/км	—	—	≥200МГс.км	≥600МГс.км	—	—

Сохтмонҳо ва иҷроиш

	Классификация	Материал	Арзиш
Сохтмон	Нахи оптикӣ	G652D/G655 ва ғайра.	2 - 48
	Туби муҳофизатӣ	Қубур аз пӯлоди зангногир	1,5 - 6мм
	Хати бандшуда	AS сим / сими АА / Ал Род	1,5 - 6мм
	Макс. Диаметр		18мм
	Макс. Бахшҳои Фароӣ		200мм2
Хусусият	Мувофиқи стандартҳои DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Қувваи кашиш (RTS ) (kN)		280
	Макс. Қувваи шикастан (N/100mm)		2200
	Макс. Иқтидори кӯтоҳи ҷорӣ (40℃-200℃)(kA2s)		100
	Мин. Радиуси печидан (динамикӣ)		20Д
	Мин. Радиуси печидан (статикӣ)		15Д
Фаъолияти муҳити зист	Насб (℃)		-10 то +50
	Нақлиёт ва истифода (℃)		-40 то +65

Эзоҳ: D диаметри кабел аст.

Навъи мушаххас ва маълумоти техникӣ

Не.	Маълумоти техникӣ
Не.	Навъи маҳсулот	Навъи сохтор	Макс. Шумораи нахи	Бахши AS Wire (мм²)	Диаметр (мм)	Вазни кабел (кг/км)	Қувваи кашишро баҳо диҳед (kN)	20℃ DC Муқовимат (Ω/км)	Иқтидори ҷории кӯтоҳмуддат (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6 / 3.0 / 20AS, Воҳиди оптикӣ 1 / 3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6 / 3.2 / 20AS, Воҳиди оптикӣ 1 / 3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6 / 3.8 / 20AS, Воҳиди оптикӣ 1 / 3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6 / 3.8 / 40AS, Воҳиди оптикӣ 1 / 3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Хусусиятҳои санҷиши механикӣ ва муҳити зист

Адад	Усули санҷиш	Талабот
Шиддат	IEC 60794-1-2-E1 Боркунӣ: аз рӯи сохтори кабел Дарозии намуна: на камтар аз 10 м, дарозии пайвастшуда на камтар аз 100 м Давомнокӣ: 1мин	40% RTS бе шиддати нахи иловагӣ (0,01%), сустшавии иловагӣ (0,03dB). 60% RTS шиддати нахи≤0,25%, сустшавии иловагӣ≤0,05дБ (Баъд аз санҷиш ягон сустшавии иловагӣ вуҷуд надорад).
Пахш кардан	IEC 60794-1-2-E3 Сарборӣ: мувофиқи ҷадвали боло, се нуқта Давомнокӣ: 10 дақиқа	Пастшавии иловагӣ дар 1550нм ≤0.05dB/fibre; Ҳеҷ гуна зарар ба элементҳо нест
Воридшавии об	IEC 60794-1-2-F5B Вақт: 1 соат Дарозии намуна: 0,5м Баландии об: 1м	Набудани об.
Велосипеди ҳарорат	IEC 60794-1-2-F1 Дарозии намуна: На камтар аз 500 м Диапазони ҳарорат: -40 ℃ то + 65 ℃ Давраҳо: 2 Вақти мондани санҷиши велосипедронии ҳарорат: 12 соат	Тағйирёбии коэффициенти сустшавӣ бояд дар 1550нм камтар аз 0,1дБ/км бошад.
