Сими зеризаминии нахи оптикии таркибӣ

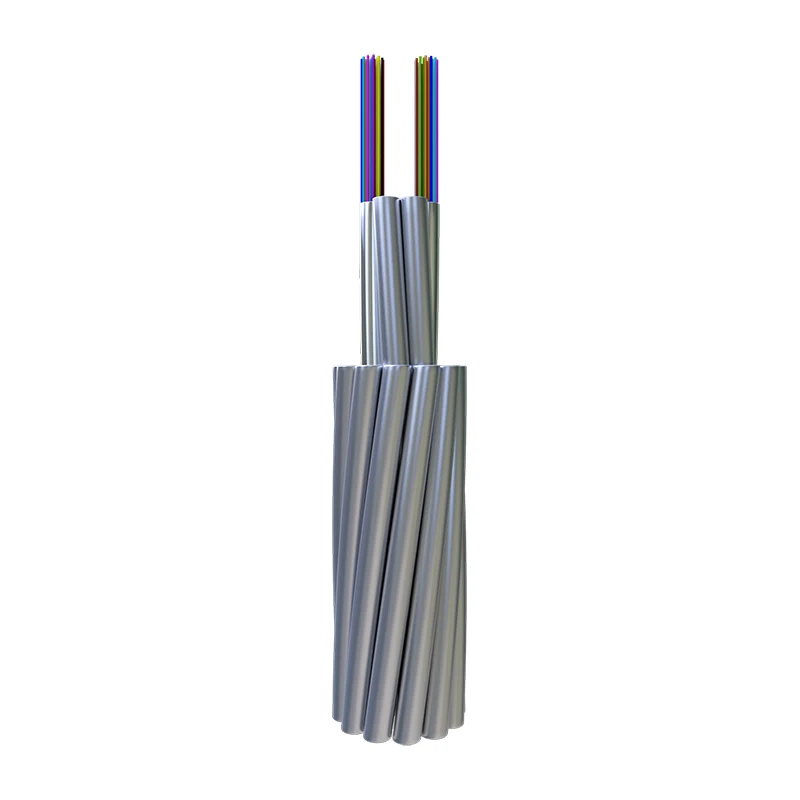

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Wire (OPGW) як сими гибридии бисёрфунксионалӣ аз Orientalfiber, истеҳсолкунанда ва таъминкунандаи боэътимоди Чин мебошад. Ин OPGW нахҳои оптикиро дар дохили сохтори қубурӣ муттаҳид мекунад, ки ҳам ҳамчун сими болоии заминӣ ва ҳам воситаи алоқаи оптикии дорои иқтидори баланд хизмат мекунад. Он барои таъмини интиқоли устувори маълумот, иҷрои қавии механикӣ ва устувории дарозмуддат дар муҳити ҷойгиркунии болоӣ тарҳрезӣ шудааст. Маҳсулот барои шабакаҳои барқӣ, роҳи оҳан ва дигар лоиҳаҳои инфрасохторӣ мувофиқ аст, ки дар онҳо муҳофизати барқ ва эътимоднокии коммуникатсия муҳим аст.

Ирсоли дархост

Тавсифи Маҳсулот

Дар сохтмони шабакаи муосири барқ талабот ба интиқоли яквақтаи баландшиддат ва интиқоли баландсуръати маълумот ҳеҷ гоҳ баланд набуд.Нахи шарқӣмахсусгардонидашуда пешниҳод мекунадСими зеризаминии нахи оптикии қубурӣ (OPGW), як сими гибридии мураккабе, ки барои иваз кардани симҳои сипари анъанавӣ пешбинӣ шудааст. Бо ҳамгироӣ кардани нахҳои оптикӣ дар дохили сохтори металлӣ, OPGW-и мо як ҳалли дуҷониба пешниҳод мекунад: таъмини муҳофизати боэътимоди барқро барои хатҳои баландшиддат дар ҳоле ки ҳамчун поя барои телекоммуникатсия ва автоматикунонии шабака хизмат мекунад.

Таърифи маҳсулот: Инфрасохтори дуҷониба

ДарСими зеризаминии нахи оптикии таркибӣсими ҳавоӣ мебошад, ки вазифаҳои сими муқаррарии заминиро иҷро мекунад (ҳифзи хати интиқол аз зарбаи барқ ва ҷараёнҳои кӯтоҳи барқ) ҳангоми ҷойгир кардани нахҳои оптикӣ барои интиқоли маълумот. Ин тарҳи маҷмӯӣ имкон медиҳад, ки миқдори зиёди нахҳо ва устувории бештар дошта бошанд, ки онро барои сохтмони шабакаи магистралӣ дар бахши коммуналии барқ ин интихоби афзалиятнок месозад.

Арзиши стратегӣ барои харид ва муҳандисӣ

Интихоб карданНахи шарқӣзеро шарики таъминоти шумо кафолат медиҳад, ки инфрасохтори шумо ба талаботи шадиди манзараи энергетикии соли 2026 мувофиқат кунад. Афзалиятҳои асосии харид инҳоро дар бар мегиранд:

Зичии баланди нахи:Тарҳрезии қубури мо дар муқоиса бо версияҳои қубурҳои марказӣ ба таври назаррас бештар нахҳоро дар бар мегирад ва тавсеаи шабакаи ояндаро барои 5G ва шабакаи интеллектуалии IoT дастгирӣ мекунад.
Иқтидори оптимизатсияшудаи ноқилҳои кӯтоҳ:Барои коркарди ҷараёнҳои баланди хатогӣ бидуни осеб ба якпорчагии нахҳои оптикии дохили он тарҳрезӣ шудааст.
Хароҷоти камшудаи давраи ҳаёт:Бо мӯҳлати хидмат, ки ба худи хати интиқол мувофиқат мекунад,Сими зеризаминии нахи оптикии таркибӣзарурати нигоҳдории зуд-зуд ё навсозӣ кам мекунад.
Логистикаи глобалӣ ва миқёс:Бо истеҳсоли солонаи 20 миллион доллар, мо миқёси истеҳсолиро барои дастгирии лоиҳаҳои инфрасохтори сатҳи миллӣ 500 кВ ва 750 кВ таъмин мекунем.

Хусусиятҳои техникӣ & Манфиатҳои иҷрои

ДарНахи шарқӣOPGW бо дақиқӣ истеҳсол карда мешавад, то он дар муҳити ноустувортарини берунӣ рушд кунад:

Устувории механикӣ:Назорати дақиқи раванд кафолат медиҳад, ки нахҳо ҳатто дар зери шамоли сахт, боркунии ях ё қувваҳои насби баландшиддат бе стресс боқӣ мемонанд.
Муҳофизати гармидиҳӣ:Қубурҳои риштадор бо пайвастагиҳои махсус пур карда мешаванд, ки нахҳоро аз гармии шадид, ки ҳангоми ҳодисаҳои ноқилҳои кӯтоҳ дар хати барқ тавлид мешаванд, муҳофизат мекунанд.
Муқовимат ба зангзанӣ:Бо истифода аз пӯлоди алюминийи пӯшида (ACS) ва симҳои хӯлаи алюминий, кабел ба таназзули муҳити зист дар минтақаҳои соҳилӣ ё саноатӣ хеле тобовар аст.
Вариантҳои диаметри калон:Махсусан барои мувофиқат ба талаботи механикии системаҳои нави интиқоли баландшиддат (110кВ то 750КВ) тарҳрезӣ шудааст.

Мушаххасоти муфассал ва параметрҳои тарҳрезӣ

Конфигуратсияи техникииСими зеризаминии нахи оптикии таркибӣметавонад дар асоси дарозии мушаххас ва талаботи электрикии лоиҳа фармоиш дода шавад:

Хусусият	Мушаххасоти стандартӣ	Афзалияти амалиётӣ
Дараҷаи шиддат	110КВ, 220КВ, 500КВ, 750КВ	Ҳаматарафа барои шабакаҳои минтақавӣ ва миллӣ.
Шумораи нахи	То 144 нах (ё бештар аз рӯи дархост)	Интиқоли азими маълумотро дастгирӣ мекунад.
Таркиби моддӣ	ACS (Пӯлоди алюминийи пӯшида) + АА (хӯлаи алюминий)	Таносуби баланди қувват ба вазн.
Мутобиқати стандартҳо	IEEE 1138, IEC 60794-4	Ҳамкории глобалӣ ва бехатариро таъмин мекунад.

Барномаҳои асосӣ: Имконият додани шабакаи Smart

ДарСими зеризаминии нахи оптикии таркибӣазНахи шарқӣҷузъи муҳим дар якчанд бахшҳои асосӣ мебошад:

Интиқоли баландшиддати:Сими заминии ибтидоӣ барои хатҳои навбунёди 220 кВ ва 500 кВ, ки муҳофизати барқ ва заминсозӣ пешниҳод мекунад.
Алоқаи барқ:Мониторинги воқеии истгоҳҳои трансформаторӣ, ҳисобкунии фосилавӣ ва релеи муҳофизатӣ.
Бозгашти фарохмаҷро:Иҷораи иқтидори зиёдатии нахи ба операторони телекоммуникатсионӣ барои интиқоли маълумот дар деҳот ё масофаи дур.
Идоракунии шабакаи Smart:Мусоидат ба иртиботи камдаромад, ки барои ошкоркунии автоматии хатогиҳо ва худидоракунии шабака зарур аст.

Хусусиятҳо

● Назорати дақиқи раванд барои таъмини иҷрои хуби механикӣ ва ҳарорат

● Диаметри калонтар ва нахҳои оптикии бештар

● Сохтори устувор ва эътимоднокии баланд

● Қувваи баланди tensile ва иқтидори бузурги ҷорӣ кӯтоҳмуддат

Хусусиятҳои нахи оптикӣ

	Камшавӣ				Маҷрои маҷрои		Поляризатсия Парокандашавии режим
	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Инфиродӣ Нах	Тарҳрезӣ Арзиши пайванд (M=20, Q=0,01%)
G652D	—	—	≤0,35дБ/км	≤0,21дБ/км	—	—	≤0,20ps/ км	≤0,1ps/ км
G655	—	—	—	≤0,22дБ/км	—	—	≤0,20ps/ км	≤0,1ps/ км
50/125мкм	≤3,0дБ/км	≤1,0дБ/км	—	—	≥600МГс.км	≥1200МГс.км	—	—
62,5/125мкм	≤3,5дБ/км	≤1,0дБ/км	—	—	≥200МГс.км	≥600МГс.км	—	—

Сохтмонҳо ва иҷроиш

	Классификация	Материал	Арзиш
Сохтмон	Нахи оптикӣ	G652D/G655 ва ғайра.	2 - 144
	Туби муҳофизатӣ	Қубур аз пӯлоди зангногир	1,5 - 6мм
	Хати бандшуда	AS сим / сими АА / Ал Род	1,5 - 6мм
	Макс. Диаметр		30мм
	Макс. Бахшҳои Фароӣ		500мм²
Хусусият	Мувофиқи стандартҳо ҳамчун DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Қувваи кашиш (RTS ) (kN)		700
	Макс. Қувваи шикастан (N/100mm)		3000
	Макс. Иқтидори ҷараёни кӯтоҳ (40 ℃ то 200 ℃) (kA2s)		2000
	Мин. Радиуси печидан (динамикӣ)		20Д
	Мин. Радиуси печидан (статикӣ)		15Д
Муҳити зист Намоиш	Насб (℃)		-10 то +50
	Нақлиёт ва истифода (℃)		-40 то +65

Эзоҳ: D диаметри кабел аст.

Навъи мушаххас ва маълумоти техникӣ

Не.	Маълумоти техникӣ
Не.	Навъи маҳсулот	Навъи сохтор	Макс. Нах Ҳисоб	Бахши AS Wire (мм2)	Диаметр (мм)	Вазни кабел (кг/км)	Қувваи кашишро баҳо диҳед (kN)	20℃ DC Муқовимат (Ω/км)	Иқтидори ҷории кӯтоҳмуддат (40-200℃кА2.с)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11 / 2.8 / 20AS, Воҳиди оптикӣ 2 / 2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11 / 2.8 / 40AS, Воҳиди оптикӣ 2 / 2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11 / 2.8 / 20AS, Воҳиди оптикӣ 1 / 2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11 / 2.8 / 40AS, Воҳиди оптикӣ 1 / 2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10 / 3.2 / 20AS, Воҳиди оптикӣ 1 / 2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11 / 3.05 / 20AS, Воҳиди оптикӣ 1 / 2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12 / 2.8 / АА , Воҳиди оптикӣ 1 / 2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12 / 2.9 / 20AS, Воҳиди оптикӣ 1 / 2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12 / 2.9 / 30AS, Воҳиди оптикӣ 1 / 2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12 / 2.9 / 40AS, Воҳиди оптикӣ 1 / 2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12 / 3.0 / 20AS, Воҳиди оптикӣ 2 / 2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12 / 3.0 / 30AS, Воҳиди оптикӣ 2 / 2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12 / 3.0 / 40AS, Воҳиди оптикӣ 2 / 2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12 / 3.0 / 20AS, Воҳиди оптикӣ 1 / 2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12 / 3.0 / 30AS, Воҳиди оптикӣ 1 / 2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12 / 3.0 / 40AS, Воҳиди оптикӣ 1 / 2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12 / 3.2 / 20AS, Воҳиди оптикӣ 1 / 3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12 / 3.2 / 30AS, Воҳиди оптикӣ 1 / 3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12 / 3.2 / АА, Воҳиди оптикӣ 1 / 3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12 / 3.3 / 20AS, Воҳиди оптикӣ 1 / 3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12 / 3.3 / 30AS, Воҳиди оптикӣ 1 / 3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12 / 3.3 / 40AS, Воҳиди оптикӣ 1 / 3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12 / 3.3 / 20AS, Воҳиди оптикӣ 2 / 3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12 / 3.3 / 30AS, Воҳиди оптикӣ 2 / 3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12 / 3.5 / 20AS, Воҳиди оптикӣ 1 / 3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12 / 3.6 / 20AS, Воҳиди оптикӣ 2 / 3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12 / 3.6 / 14AS, Воҳиди оптикӣ 1 / 3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12 / 3.6 / 20AS, Воҳиди оптикӣ 1 / 3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12 / 3.6 / 30AS, Воҳиди оптикӣ 1 / 3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS＋5/3,6/40AS＋ 12 / 3.6 / 40AS, Воҳиди оптикӣ 1 / 3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Воҳиди оптикӣ 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Хусусиятҳои санҷиши механикӣ ва муҳити зист

Адад	Санҷиш Усул	Талабот
Шиддат	IEC 60794-1-2-E1 Бор кардан: аз руи сохти кабель Намуна дарозӣ: на камтар аз 10 м, дарозии алоқаманд на камтар аз 100 м Давомнокӣ вақт: 1мин	40% RTS ҳеҷ гуна фишори нахи иловагӣ (0,01%), ҳеҷ чизи иловагӣ пастшавӣ (0,03дБ). 60% RTS шиддати нахи ≤0,25%, иловагӣ сустшавӣ≤0,05dB (Не сустшавии иловагӣ пас аз санҷиш).
Пахш кардан	IEC 60794-1-2-E3 Бор кардан: мувофиқи ҷадвали боло, се хол Давомнокӣ вақт: 10 дақиқа	Илова сустшавӣ дар 1550nm ≤0,05dB/fibre; Ҳеҷ гуна зарар ба элементҳо нест
Об Дохилшавӣ	IEC 60794-1-2-F5B Вақт : 1 соат Дарозии намуна: 0,5м Об баландӣ: 1м	Не ихроҷи об.
Ҳарорат Велосипедронӣ	IEC 60794-1-2-F1 Намуна дарозӣ: на камтар аз 500 м Ҳарорат диапазон: -40 ℃ то + 65 ℃ Сиклҳо: 2 Ҳарорат вақти мондани санҷиши велосипедронӣ: 12h	Дар тагйири коэффициенти сустшавй бояд камтар бошад 0,1дБ/км дар 1550нм.

Саволҳои зуд-зуд пурсидашаванда (FAQ)

Чаро OPGW-и қубурӣ барои хатҳои баландшиддат беҳтар аст?

Тарҳрезии қубури ришта имкон медиҳад, ки диаметри кабели калонтар ва миқдори зиёди нахҳо. Он инчунин фишори механикиро дар тамоми ноқил баробартар тақсим мекунад, ки барои гузаргоҳҳои дарозмӯҳлат дар хатҳои 500 ва 750 кВ муҳим аст.

Чӣ тавр Orientalfiber сифати OPGW-ро таъмин мекунад?

Мо дар зери системаи идоракунии сифат ISO9001 ва системаҳои бехатарии ISO45001 фаъолият мекунем. Ҳар як партияи сими нахи оптикии омехтаи зеризаминии қубурӣ пеш аз интиқол аз санҷиши ҷидди барои тобоварӣ, муқовимати пачақ ва иҷрои кӯтоҳи ноқилҳо мегузарад.

Оё ин кабелро дар хатҳои мавҷуда истифода бурдан мумкин аст?

Дар ҳоле ки аксар вақт барои хатҳои "навсохташуда" истифода мешавад, OPGW аксар вақт барои иваз кардани симҳои мавҷудаи заминӣ ҳангоми навсозии шабакаҳо барои илова кардани қобилиятҳои коммуникатсионӣ ба хатсайрҳои кӯҳна истифода мешавад.
