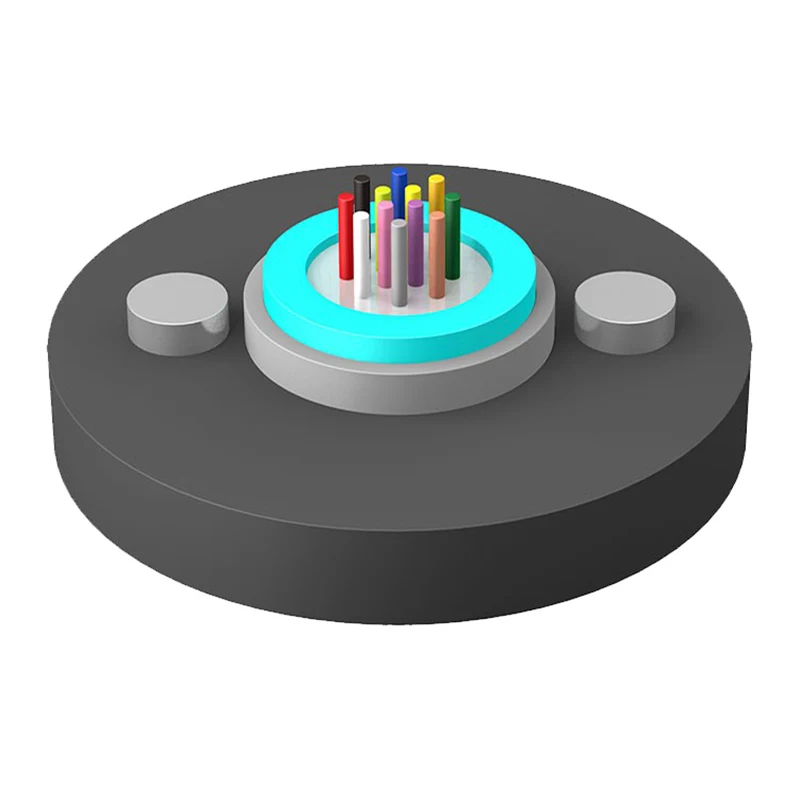

Меъмории асосии кабели нахи оптикии ғайриметаллӣ (GYFXY) тарҳи қубури марказии фуҷурро истифода мебарад. Дар дохили ин найчаи модули баланд, нахҳои оптикии 250μm бо пайвастагии махсуси обногузар муҳофизат карда мешаванд. Барои нигоҳ доштани якпорчагии сохтор бидуни истифодаи металл, ду пластикаи мувозии шишагии нахи шишагӣ (FRP) дар паҳлӯҳои муқобили қубур ҷойгир шудаанд. Пас аз он ин конфигуратсия дар як қабати мустаҳками Полиэтиленӣ (ПЭ) печонида мешавад, ки мувозинати чандирӣ ва қувваи кашишро таъмин мекунад.
1. Тарҳрезии ғайриметаллӣ барои интиқоли бидуни дахолат
Азбаски кабели нахи оптикии ғайриметаллӣ зиреҳпӯши Uni-tube ба ҷои пӯлод FRP-ро истифода мебарад, он комилан диэлектрик аст. Ин як нуқтаи муҳим барои лоиҳаҳои муҳандисӣ дар наздикии хатҳои барқ ё дар минтақаҳои ба барқ моил аст, зеро он хатари ҷараёнҳои индуксиониро аз байн мебарад.
2. Насбкунӣ ва коркарди соддакардашуда
Диаметри хурд ва вазни ками кабели Orientalfiber GYFXY имкон медиҳад, ки дарозии интиқол дарозтар ва кашидани қубурҳои танг осонтар шавад. Ин шумораи пайвастҳои заруриро кам карда, ҳам хароҷоти меҳнат ва ҳам сустшавии сигналро кам мекунад.
3. Муқовимат ба муҳити зист
Гилфи PE ва маводи қубурҳои фуҷур ба гидролиз тобоварро кафолат медиҳанд, ки сими нахи оптикии ғайриметаллӣ ва зиреҳпӯши Uni-tube дар ҳарорати гуногун ва таъсири ултрабунафш фаъол боқӣ мемонад. Равғани дохилӣ буфери дуюмдараҷаро таъмин мекунад, ки нахҳоро аз фишори ҷисмонӣ ва намӣ муҳофизат мекунад.
|
Навъи кабел (2 нах зиёд шудааст) |
Шумораи нахҳо |
Вазни кабел (Ref) (кг/км) |
Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (Н) |
Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм) |
Радиуси печидан Статикӣ/динамикӣ (мм) |
|
GYFXY-2 ~ 12Xn |
2—12 |
81 |
400/1000 |
300/1000 |
10Д/20Д |
|
GYFXY-14 ~ 24Xn |
14—24 |
96 |
Ҳарорати нигоҳдорӣ / корӣ: -40 ℃ - + 70 ℃
|
Навъи нахи |
Камшавӣ （+20 ℃） |
Маҷрои маҷрои |
Диафрагмаи рақамӣ |
Кабели буридани дарозии мавҷ λcc |
||||
|
@850нм |
@1300нм |
@1310нм |
@1550нм |
@850нм |
@1300нм |
|||
|
Г.652 |
--- |
--- |
≤0,36дБ/км |
≤0,22дБ/км |
--- |
--- |
--- |
≤1260нм |
|
Г.655 |
--- |
--- |
≤0,40дБ/км |
≤0,23дБ/км |
--- |
--- |
--- |
≤1450нм |
|
50/125мкм |
≤3,3дБ/км |
≤1,2дБ/км |
--- |
--- |
≥500MHz·км |
≥500MHz·км |
0,200±0,015 НА |
--- |
|
62,5/125мкм |
≤3,5дБ/км |
≤1,2дБ/км |
--- |
--- |
≥200МГс·км |
≥500MHz·км |
0,275±0,015 НА |
--- |
Шарҳ:
а. Суффикси Xn навъи нахро ифода мекунад
б. Тартиби ранги нах ва най дар ҷадвали мушаххаскунии ранг нишон дода шудааст
в. Кабел набояд дар муҳити беруна зиёда аз 6 моҳ нигоҳ дошта шавад, то дар ҳолати хуб нигоҳ дошта шавад
Барои харидорони яклухт ва роҳбарони лоиҳа,Uni-tube Non-металлӣ Non-зиреҳпӯш кабели нахи оптикӣҳалли камхарҷ барои шабакаҳои маҳаллӣ (LAN), системаҳои мониторинги роҳи автомобилгард ва иртиботи транзити роҳи оҳанро муаррифӣ мекунад.Нахи шарқӣзанҷири мукаммали таъминотро таъмин мекунад - аз корхонаҳои кабели дарунӣ/берунӣ то ҷузъҳои ODN - кафолат медиҳад, ки кабел бо таҷҳизоти мавҷудаи шабака бефосила муттаҳид шавад.
Бартарии асосии сохтори GYFXY чист?
Сохтори GYFXY махсусан барои муҳитҳое тарҳрезӣ шудааст, ки дар он маводи сабук ва ғайриноқил лозим аст. Он насби ҳавоӣ ё каналро осон мекунад ва ҳангоми таъмини қувваи кофии кашиш тавассути FRP параллелӣ.
Чӣ тавр Orientalfiber сифатро дар фармоишҳои миқёси калон таъмин мекунад?
Ҳамчун як ширкати гурӯҳӣ бо истеҳсоли солонаи 20 миллион доллари ИМА, мо стандартҳои ISO9001 ва ISO45001-ро дар тамоми чор корхонаи махсуси худ татбиқ мекунем. Ҳар як партияи кабели нахи оптикии ғайриметаллӣ, зиреҳпӯши Uni-tube аз озмоиши қувваи кашиш, муқовимати пачақ ва воридшавии об мегузарад.
Оё ин кабелро дар пайвастҳои пешрафтаи саноатӣ истифода бурдан мумкин аст?
Бале. Кабелҳои мо дар системаҳои энергетикӣ ва автоматизатсияи саноатӣ ба таври васеъ истифода мешаванд, ки муҳофизати EMI ҳатмӣ аст.
