Страндед фуҷур Tube Non-металлӣ Қувваи Аъзои зиреҳпӯш кабели нахи оптикӣ

Сохтори сими зиреҳпӯши нахи оптикии ғайриметаллӣ иборат аст аз он аст, ки нахи оптикии 250 мкм ба қубури фуҷури аз маводи модули баланд сохташуда гузошта шавад ва найи фуҷур бо пайвастагиҳои обногузар пур карда мешавад. Маркази ядрои кабелӣ ядрои арматураи ғайриметаллӣ (FRP) мебошад. Барои ноқилҳои оптикии дорои ядроҳои муайян, қабати полиэтилен (ПЭ) бояд берун аз ядрои мустаҳкамкунии ғайриметаллӣ берун карда шавад.

Ирсоли дархост

Тавсифи Маҳсулот

Кабели зиреҳпӯши нахи оптикии узвҳои мустаҳками ғайриметаллӣ, ки аз ҷониби Orientalfiber дода мешавад, сими оптикии беруна мебошад, ки дорои сохтори муҳофизатии бисёрқабата мебошад. Тарҳи асосии он ҷойгир кардани нахҳои оптикии 250 мкмро дар дохили қубурҳои фуҷур аз маводи модули баланд ва қубурҳо бо пайвастагиҳои оббозӣ пур карда, барои пешгирии воридшавии намӣ иборат аст.

Хусусиятҳои асосӣ ва афзалиятҳои асосӣ

Масунияти дахолати электромагнитӣ (EMI): Бо истифода аз як узви қувваи ғайриметаллӣ FRP, кабели зиреҳпӯши нахи оптикии ғайриметаллӣ аз зарбаҳои барқ ва дахолати барқ имн аст ва онро барои муҳити баландшиддат мувофиқ мекунад.
Муҳофизати зиреҳи дуқабата: Омезиши APL ва PSP муқовимати олӣ ва муҳофизати сатҳи баландро аз ҳамлаҳои хояндаҳо ва таъсири механикӣ ҳангоми насб таъмин мекунад.
Тарҳрезии тобовар ба гидролиз: Маводи қубури фуҷури пурқувват махсусан барои муқовимат ба гидролиз таҳия шудааст ва умри дарози нахҳоро дар иқлими намнок таъмин мекунад.
Бастани ҳамаҷонибаи об: Системаи бисёрқабата, аз ҷумла таркиби пуркунии қубур, пуркунии 100% ядрои кабел ва маводҳои бастани об кафолат медиҳад, ки кабел дар зери фишори гидростатикӣ обногузар боқӣ мемонад.

Мушаххасоти техникӣ

Шумораи нахи: Конфигуратсияҳои фармоишӣ аз 2 то 144 ядро.
Узви қавӣ: Пластикии пурқувватшудаи нахи марказӣ (FRP) бо рӯйпӯши ихтиёрии PE барои диаметрҳои мушаххас.
Қабатҳои зиреҳ: APL (Ламинати полиэтиленӣ) ва PSP (лентаи пӯлоди бо пластикӣ пӯшидашуда) ба таври дароз печонида шудаанд.
Мутобиқати стандарт: Ба стандартҳои байналмилалии YD/T 901 ва IEC 60794-1 комилан мувофиқат мекунад.
Диапазони муҳити зист: Фаъолияти устувор дар градиенти ҳарорати аз -40°C то +70°C.
Маводҳои ғилоф: Полиэтилен (ПЭ) ба муқовимати ултрабунафш барои мӯҳлати хизмати берунӣ.

Майдонҳои гуногуни татбиқ

ДарСтрандед фуҷур Tube Non-металлӣ Қувваи Аъзои зиреҳпӯш кабели нахи оптикӣдар бахшҳои гуногуни муҳим ҷойгир карда шудааст:

Операторҳои телекоммуникатсионӣ: Кабели боэътимоди магистралӣ ва дастрасии шабака барои хидматҳои овозӣ ва додаҳо.
Шабакаҳои барқӣ ва коммуналӣ: Интиқоли бехатари маълумот дар наздикии хатҳои баландшиддати барқ, ки дар он узвҳои металлӣ маҳдуданд.
Радио ва телевизион: тақсимоти устувори сигнал барои системаҳои алоқа ва интиқоли иттилоот.
Инфрасохтори нақлиёт: Мониторинг ва иртибот дар вақти воқеӣ барои транзити роҳи оҳан, шоҳроҳҳо ва системаҳои интеллектуалии трафик.

Стандартҳо

Кабели GYFTA53 ба стандарти YD/T 901 ва инчунин IEC 60794-1 мувофиқат мекунад.

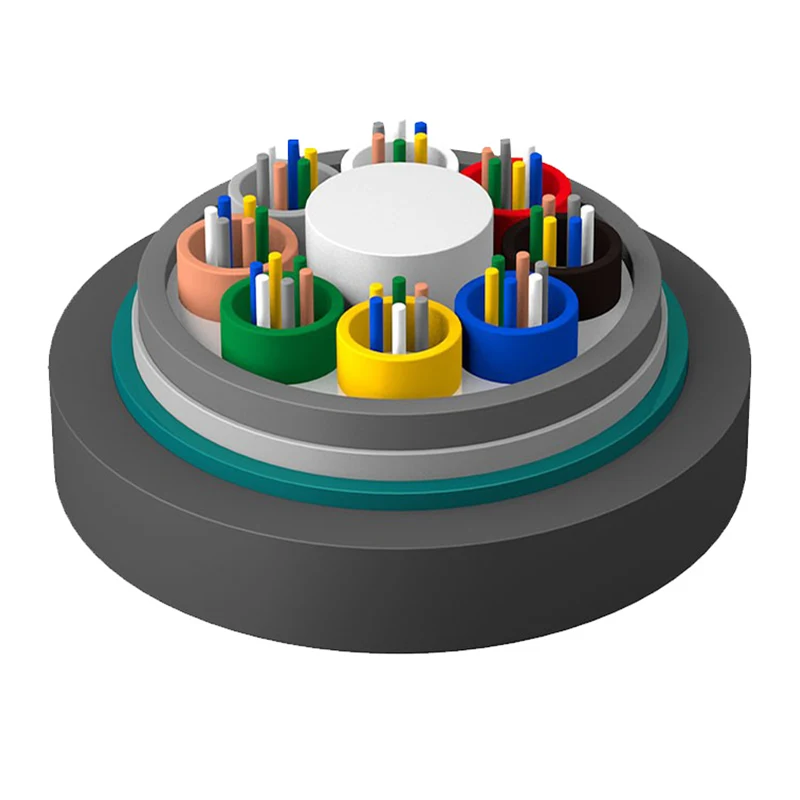

Нақшаи сохтор

1.Нахи

2.Маҷмӯи пуркунии қубур

3. Tube фуҷур

4.Маҷмӯи пуркунии кабелӣ

5.АПЛ

6.Гилоф дарунии PE

7.Маводи оббозӣ

8.PSP

9.Узви тавоноии FRP

10.Гилофи берунии PE

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Параметрҳои техникӣ

Навъи кабел (2 нах зиёд шудааст)	Шумораи нахҳо	Қубурҳо	Пуркунандаҳо	Вазни кабел (Ref) (кг/км)	Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (Н)	Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм)	Радиуси печидан Статикӣ/динамикӣ (мм)
GYFTA53-2 ~ 6Xn	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8 ~ 12Xn	8~12	2	6	228
GYFTA53-14 ~ 18Xn	14—18	3	5	228
GYFTA53-20 ~ 24Xn	20—24	4	4	228
GYFTA53-26 ~ 30Xn	26—30	5	3	228
GYFTA53-32 ~ 36Xn	32—36	6	2	228
GYFTA53-38 ~ 42Xn	38~42	7	1	228
GYFTA53-44 ~ 48Xn	44—48	8	0	228
GYFTA53-50 ~ 60Xn	50-60	5	3	240
GYFTA53-62 ~ 72Xn	62—72	6	2	240
GYFTA53-74 ~ 84Xn	74~84	7	1	240
GYFTA53-86 ~ 96Xn	86~96	8	0	240
GYFTA53-98 ~ 108Xn	98~108	9	1	276
GYFTA53-110 ~ 120Xn	110~120	10	0	276
GYFTA53-122 ~ 132Xn	122 ~ 132	11	1	326
GYFTA53-134 ~ 144Xn	134~144	12	0	326

Ҳарорати нигоҳдорӣ / корӣ: -40 ℃ - + 70 ℃

Хусусиятҳои оптикӣ

Навъи нахи	Камшавӣ （+20 ℃）				Маҷрои маҷрои		Диафрагмаи рақамӣ	Кабели буридани дарозии мавҷ λcc
Навъи нахи	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Диафрагмаи рақамӣ	Кабели буридани дарозии мавҷ λcc
Г.652	---	---	≤0,36дБ/км	≤0,22дБ/км	---	---	---	≤1260нм
Г.655	---	---	≤0,40дБ/км	≤0,23дБ/км	---	---	---	≤1450нм
50/125мкм	≤3,3дБ/км	≤1,2дБ/км	---	---	≥500МГс·км	≥500МГс·км	0,200±0,015 НА	---
62,5/125мкм	≤3,5дБ/км	≤1,2дБ/км	---	---	≥200МГс·км	≥500МГс·км	0,275±0,015 НА	---

Шарҳ:

а. Суффикси Xn навъи нахро ифода мекунад

б. Тартиби ранги нах ва най дар ҷадвали мушаххаскунии ранг нишон дода шудааст

в. Кабел набояд дар муҳити беруна зиёда аз 6 моҳ нигоҳ дошта шавад, то дар ҳолати хуб нигоҳ дошта шавад

Ариза: Канал / Ҳавоӣ / Бевосита дафн карда мешавад

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Саволҳои зуд-зуд пурсидашаванда (FAQ)

Савол: Хусусияти "Ғайриметаллӣ" барои ин сими зиреҳпӯш чӣ муҳим аст?

Ҷавоб: Ҳарчанд ноқил зиреҳи металлӣ (APL/PSP) дошта бошад ҳам, узви қувваи марказии ғайриметаллии FRP ноқилро ба сифати барандаи доимӣ барои барқ ё индуксияи баландшиддати барқ пешгирӣ мекунад ва бехатариро дар долонҳои барқӣ ба таври назаррас афзоиш медиҳад.

Савол: Оё кабели зиреҳпӯши нахи оптикии узвҳои ғайриметаллӣ барои дафни мустақим мувофиқ аст?

A: Бале. Сохтори дукаратаи зиреҳпӯш (лентаҳои алюминий ва пӯлод) қувваи зарурии кашиш ва муқовимати пачақро барои дафни мустақим дар аксари намудҳои хок таъмин мекунад.

Савол: Чӣ тавр Orientalfiber муқовимати намии кабелро бо мурури замон таъмин мекунад?

A: Мо як таркиби пуркунии 100% ядроиро дар якҷоягӣ бо монеаҳои APL ва PSP истифода мебарем. Ин системаи зиёдатӣ кафолат медиҳад, ки ҳатто агар ғилофи берунӣ осеб дида бошад ҳам, намӣ наметавонад ба қубурҳои интиқолдиҳандаи нах ворид шавад.
