Кабели бисёрҳадафи шикастани нахи оптикӣ аз Orientalfiber як ҳалли муҳандисӣ барои муҳити зичии баланд дар дохили бино ва системаҳои тақсимоти магистралӣ мебошад. Ин кабел аз ҷониби Jiangsu Xuben Photoelectric Technology Co., Ltd истеҳсол шудааст, ки якчанд зербахшҳои инфиродиро ба як сохтори мустаҳкам муттаҳид мекунад ва имкон медиҳад, ки бидуни ниёз ба панелҳои иловагӣ ё сахтафзори гузариш қатъ карда шавад. Ҳамчун интихоби аввалиндараҷа барои операторони телекоммуникатсионӣ ва насбкунандагони маркази додаҳо, кабели бисёрмақсадноки нахи оптикии мо қувваи механикиро бо қобилиятҳои масири чандир мувозинат карда, устувории дарозмуддати сигналро дар меъмории мураккаби шабака таъмин мекунад.
Меъмории асосии кабели нахи оптикии бисёрмақсаднок барои содда кардани раванди насбкунӣ ҳангоми баланд бардоштани ҳифзи нахи тарҳрезӣ шудааст. Баръакси кабелҳои тақсимоти стандартӣ, тарҳи шикаста ба ҳар як нах ҳамчун як ҷузъи мустақил дар дохили сими калонтар муносибат мекунад.
Сохтмони зершӯъба: Ҳар як нахи инфиродӣ ҳамчун як воҳиди зич буферии Φ900μm ҳифз карда мешавад, ки бо унсурҳои мустаҳкамкунандаи арамиди мустаҳкам иҳота карда шудааст.
Аъзои Қувваи марказӣ: Як ядрои пластикии мустаҳкамшудаи нахи ғайриметаллӣ (FRP) ҳамчун лангари марказӣ хидмат мекунад ва сахтии заруриро барои пешгирӣ кардани чархиш ҳангоми кашидани амудӣ ё уфуқӣ таъмин мекунад.
Ядрои қабати каҷшуда: Зер-қисмҳо дар атрофи FRP, як сохтори кабели ба қабат печонидашуда дақиқ печонида шудаанд, ки қобилияти кабелро барои тобоварӣ ба сарбории кашиш ҳангоми насб ба таври назаррас афзоиш медиҳад.
Вариантҳои курта: Барои қонеъ кардани рамзҳои гуногуни сохтмон, ғилофи берунӣ дар маводҳои поливинилхлориди (PVC) ё сифр-галогени пасти дуди (LSZH) мавҷуд аст, ки риояи талаботҳои оташгирандаро таъмин мекунад.
Сохтори кабели бо қабати печида ва ядрои мустаҳкамкунии маркази ғайриметаллӣ ба кабел имкон медиҳад, ки ба шиддати бештар тоб оварад
Маводи берунии кабели нахи оптикии бисёрҳадаф ба зангзанӣ тобовар, обногузар, ба ултрабунафш тобовар, ба оташ тобовар ва аз ҷиҳати экологӣ тоза аст.
Калобаи арамид ҳамчун узви қувват кабелро дорои қобилияти аълои кашиш медиҳад
Дар дохили ҳама гуна тақсимоти кабел
Кабели тақсимоти магистралӣ
Ба стандартҳои YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 ва ғайра мувофиқат кунед. Илова ба маҳсулоти оддии PVC, инчунин маҳсулоте мавҷуданд, ки аз сертификатсияи UL OFNR гузаштаанд; Маҳсулоти LSZH барои қонеъ кардани IEC60332-1 ё IEC60332-3C маводҳои гуногунро истифода мебаранд.

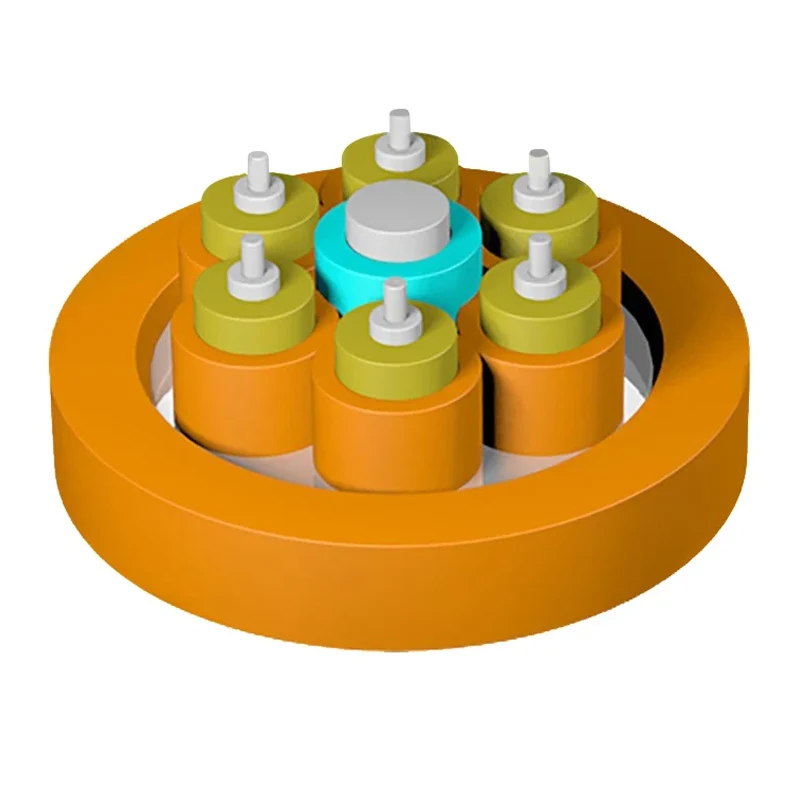

1.Нахи буферии сахт
2. Калобаи арамид
3.Узви тавоноии FRP
4. Куртаи зербахш
5. Курта
|
Модели кабелӣ |
Диаметри кабел (мм) |
Вазни кабел (Ref) (кг/км) |
Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (Н) |
Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм) |
Радиуси печидан Динамикӣ/статикӣ (мм) |
|
|
Куртаи PVC |
Куртаи LSZH |
|||||
|
04 |
7,4±0,5 |
50 |
56 |
130/440 |
300/1000 |
20Д/10Д |
|
06 |
8,4±0,5 |
66 |
74 |
200/660 |
300/1000 |
20Д/10Д |
|
08 |
9,8±0,5 |
91 |
101 |
200/660 |
300/1000 |
20Д/10Д |
|
12 |
12,4±0,5 |
140 |
155 |
200/660 |
300/1000 |
20Д/10Д |
|
24 |
14,4±0,5 |
181 |
201 |
400/1320 |
300/1000 |
20Д/10Д |
|
36 |
16,4±0,5 |
208 |
255 |
400/1320 |
300/1000 |
20Д/10Д |
|
48 |
19±0,5 |
280 |
344 |
400/1320 |
300/1000 |
20Д/10Д |
|
Навъи нахи |
Камшавӣ |
OFL |
Маҷрои режими самаранок |
Дарозии пайванди Ethernet 10 Гбит/с |
Радиуси ҳадди ақали қад |
|||
|
Вазъият |
1310/1550нм |
850/1300нм |
850/1300нм |
850нм |
850нм |
/ |
||
|
Арзиши маъмулӣ |
Арзиши максималӣ |
Арзиши маъмулӣ |
Арзиши максималӣ |
|||||
|
Воҳиди 单位 |
дБ/км |
дБ/км |
дБ/км |
дБ/км |
MHZ.km |
MHZ.km |
m |
мм |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
ОМ3 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
ОМ4 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Ҳангоми дарёфти кабели бисёрмақсадноки нахи оптикӣ, афсарони харид аксар вақт арзиши умумии моликият ва осонии ҷойгиркуниро бартарият медиҳанд. Orientalfiber ба се самти асосии арзиш тамаркуз мекунад:
1. Хеле кам кардани харочоти мехнат
Азбаски ҳар як зербахши кабели нахи оптикӣ ба таври муассир як ҷаҳидаи мустаҳками худ аст, техникҳо метавонанд куртаи беруниро канда, нахҳои алоҳидаро мустақиман ба таҷҳизот интиқол диҳанд. Ин зарурати пайвастшавӣ ба пигтейлҳоро аз байн мебарад ва ҳам вақти сарфшударо дар макон ва ҳам хатари талафи сигнали марбут ба пайвастшавӣ кам мекунад.
2. Эътимоднокӣ дар шохаҳои амудӣ ва уфуқӣ
Калобаи арамид ҳамчун узви мустаҳкам ба кабел қувваи аълои кашиш медиҳад ва онро барои барномаҳои баландошёна дар марказҳои бисёрошёна ё иншооти саноатӣ мувофиқ месозад. Ядрои мустаҳкамкунии маркази ғайриметаллӣ кафолат медиҳад, ки ноқил сабук ва аз дахолати электромагнитӣ эмин боқӣ мемонад, ки барои пайвастагиҳои пешрафтаи саноатӣ дар шабакаҳои барқӣ ва транзити роҳи оҳан муҳим аст.
3. Мутобиқати муҳити зист ва бехатарӣ
Маводи берунии кабели нахи оптикии бисёрҳадафдор барои тобовар ба зангзанӣ, обногузар ва ба ултрабунафш тобовар сохта шудааст. Бо пешниҳоди имконоти PVC-и сертификатсияшудаи UL OFNR ва IEC60332-1/3C мувофиқи LSZH, мо кафолат медиҳем, ки инфрасохтори шумо ба стандартҳои сахттарини бехатарии сӯхтор барои тақсимоти ноқил дар дохили ҳама гуна мақсад мувофиқат мекунад.
Jiangsu Xuben Photoelectric Technology Co., Ltd пойгоҳи истеҳсолии 15,000 метри мураббаъро бо чор корхонаи махсусгардонидашуда нигоҳ медорад. Уҳдадориҳои мо оид ба истеҳсоли тозашуда аз ҷониби:
Маҳсулоти солона: Иқтидори истеҳсолӣ бо арзиши 20 миллион доллари ИМА, мӯҳлатҳои мӯътадили иҷрои лоиҳаҳои бузурги муҳандисиро таъмин мекунад.
Стандартҳои сертификатсияшуда: Гурӯҳи мо дорои сертификатҳои ISO9001 ва ISO45001 мебошад. Кабели бисёрмақсадноки нахи оптикӣ махсусан ба стандартҳои YD/T 1258.4, ICEA-596, GR-409 ва IEC 60793 мувофиқат мекунад.
Иҷрои санҷидашуда: Ҳар як партия пеш аз баромадан аз корхона аз санҷиши ҷиддии устувории кашиш, муқовимат ба зарба ва якрангии сустшавӣ мегузарад.
Гуногунии кабели нахи оптикии бисёрмақсаднок онро барои:
Пайвастшавиҳои маркази додаҳо: Ноқилҳои зичии баланд байни рахҳои сервер ва минтақаҳои асосии тақсимот.
Тақсимоти магистралии кампус: Пайваст кардани якчанд шкафҳои коммуникатсионӣ дар саросари сайтҳои калони институтсионалӣ.
Шабакаҳои саноатӣ: Таъмини пайвандҳои мустаҳками нахи дар шоҳроҳҳо ва истгоҳҳои барқӣ, ки дар он ҷо устуворӣ ғайриимкон аст.
Тақсимоти дохилӣ: Ноқилҳои уфуқии таъиноти умумӣ, ки дар он нахҳо бояд ба васлаки девории алоҳида канда шаванд.
Фарқи асосии байни кабели ҷудошаванда ва сими тақсимот чист?
Дар сими тақсимот нахҳо дар зери як курта ҷамъ карда мешаванд. Дар кабели бисёрҳадафи нахи оптикии шикаста, ҳар як нах дорои куртаи инфиродӣ ва аъзои қувваи арамиди худ мебошад. Ин имкон медиҳад, ки нахҳо ҳамчун ресмонҳои ямоқи пас аз хориҷ кардани куртаи асосии берунӣ коркард карда шаванд ва дар нуқтаи қатъшавӣ муҳофизати механикии олӣ таъмин карда шаванд.
Оё Orientalfiber рангҳои фармоишии курта ё ҳисобҳои нахро таъмин мекунад?
Бале. Ҳамчун як қисми гурӯҳи Jiangsu Xuben Photoelectric Technology Co., Ltd, заводи кабели нахи оптикии дарунӣ дар дохили мо метавонад кабели нахи оптикии бисёрҳадафро барои қонеъ кардани талаботи мушаххаси лоиҳа, аз ҷумла ҳисобкунии нахи (одатан аз 2 то 48 ядро) ва рейтингҳои мушаххаси оташгиранда танзим кунад.
Оё ин кабел барои истифода дар ҷўйборҳои кабелии дорои намии баланд мувофиқ аст?
Дар ҳоле ки асосан барои истифодаи дарунӣ тарҳрезӣ шудааст, маводи берунии кабели нахи оптикии бисёрмақсадноки мо ба намӣ тобовар ва ба зангзанӣ тобовар аст ва онро барои истифода дар таҳхонаҳои маъмулии бино ё нақбҳои саноатии аз ҷиҳати иқлим назоратшаванда мувофиқ месозад.
