Кабели тақсимоти бисёрмақсадноки нахи оптикӣ (≥24f)

Ҳамчун як истеҳсолкунанда ва таъминкунандаи касбӣ дар Чин, Orientalfiber кабели баландсифати бисёрҳадафи тақсимоти нахи оптикиро (≥24f) пешниҳод мекунад, ки барои ҷойгиркунии зичии баланд ва бисёр сенария пешбинӣ шудааст. Ин кабел дорои зербахшҳои бисёраслӣ (нахи оптикии зич буферӣ Φ900μm, риштаи арамид) ва як узви мустаҳками марказии ғайриметаллӣ мебошад, ин кабел бо қабатҳои PVC ё LSZH барои тобоварии аълои оташ, муқовимат ба об ва муҳофизати ултрабунафш дастрас аст.

Ирсоли дархост

Тавсифи Маҳсулот

Хуш омадед ба Orientalfiber, як таъминкунандаи пешбари кабели бисёрмақсадии тақсимоти нахи оптикӣ (≥24f) дар Чин. Заводи мо кабелҳои аз 24 то 144 нахро истеҳсол мекунад, ки намудҳои G652D, G657A1/A2, OM3, OM4 ва multimode-ро дастгирӣ мекунанд. Ин кабели тақсимоти бисёраслӣ нахҳои буферии қатъӣ, риштаи арамидро ҳамчун узвҳои мустаҳкам ва арматураи марказии ғайриметаллӣ истифода мебарад, то қувваи дароз/кӯтоҳмуддат то 400/1320Н ва муқовимат ба шикаста 300/1000Н/100 мм бошад. Агар ба шумо лозим аст, ки сими нахи оптикии тақсимотро барои тақсимоти магистралӣ ё часпаки зичии баланд харед, маҳсулоти мо радиуси каҷшавии динамикии 20D ва статикии 10D-ро таъмин мекунад, ки аз -20 ° C то + 60 ° C боэътимод кор мекунад.Бо Orientalfiber тамос гиредимрӯз барои харидани бисёрмақсадии тақсимоти нахи оптикии кабели (≥24f) бевосита аз корхонаи мо барои нархгузории рақобатпазир ва дастгирии техникӣ.

Хусусиятҳо

Сохтори узвҳои қавии қавии ғайриметаллӣ кафолат медиҳад, ки ноқил ба қувваи кашиши бештар тобовар аст

Нахи буферии қатъӣ дорои иҷрои аълои оташгиранда мебошад

Калобаи арамид ҳамчун узви қувват кабелро дорои қобилияти аълои кашиш медиҳад

Маводи берунӣ ба зангзанӣ тобовар, обногузар, ба ултрабунафш тобовар, ба оташ тобовар ва аз ҷиҳати экологӣ тоза аст.

Барномаҳо

Мақсади тақсимоти кабел

Кабели тақсимоти магистралӣ дар бино

Патчкорди нахи бисёрсолаи оптикӣ

Стандартҳо

Ба стандартҳои YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 ва ғайра мувофиқат кунед. Илова ба маҳсулоти оддии PVC, инчунин маҳсулоте мавҷуданд, ки аз сертификатсияҳои UL OFNR ва OFNP гузаштаанд. Маҳсулоти LSZH барои қонеъ кардани IEC60332-1 ё IEC60332-3C маводҳои гуногунро истифода мебаранд.

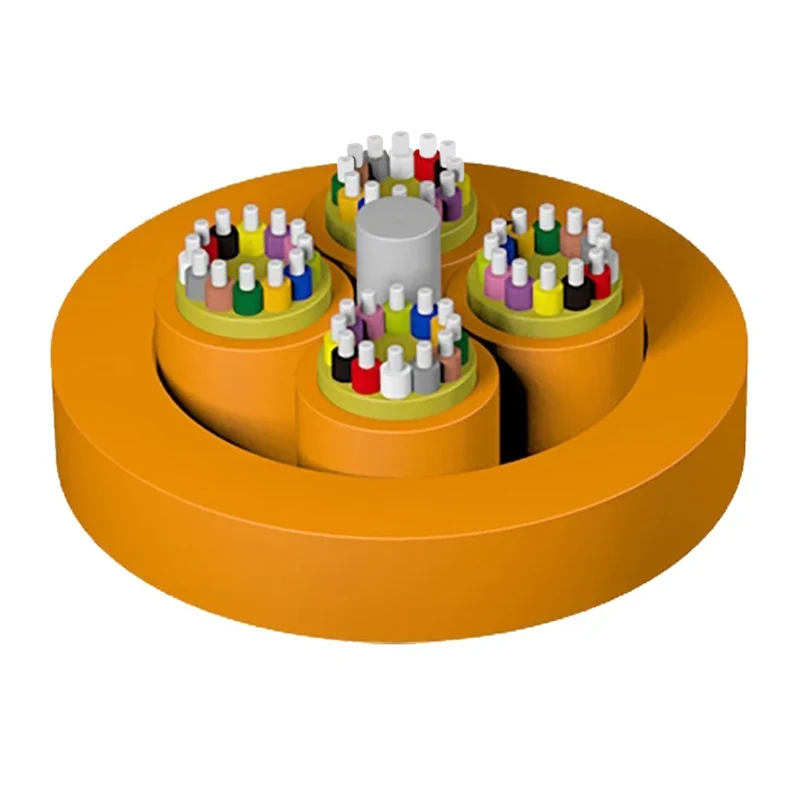

Тарҳрезии сохтор

1. Нахи

2. Зер воҳиди

3. Калобаи арамид

4. Аъзои Қувваи Марказӣ

5. Курта

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Параметрҳои техникӣ

Модели кабелӣ	Диаметри кабел (Ироиш) (мм)	Вазни кабел (Ref) (кг/км)		Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (Н)	Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм)	Радиуси печидан Динамикӣ/статикӣ (мм)
Модели кабелӣ	Диаметри кабел (Ироиш) (мм)	Куртаи PVC	Куртаи LSZH	Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (Н)	Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм)	Радиуси печидан Динамикӣ/статикӣ (мм)
24	12,3±0,5	117	124	200/660	300/1000	20Д/10Д
36	14,5±0,5	171	180	200/660	300/1000	20Д/10Д
48	14,8±0,5	161	170	400/1320	300/1000	20Д/10Д
72	17,5±0,5	244	254	400/1320	300/1000	20Д/10Д
96	20,7±0,5	351	366	400/1320	300/1000	20Д/10Д
144	24,8±0,5	443	451	400/1320	300/1000	20Д/10Д

Хусусиятҳои оптикӣ

Навъи нахи	Камшавӣ				OFL	Маҷрои режими самаранок	Дарозии пайванди Ethernet 10 Гбит/с	Радиуси ҳадди ақали қад
Вазъият	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Арзиши маъмулӣ	Арзиши максималӣ	Арзиши маъмулӣ	Арзиши максималӣ		850/1300нм	850нм	850нм	/
Воҳиди	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
ОМ3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
ОМ4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
