Тавсифи Маҳсулот

1x12 / 1 × 24 × 24 Plc Stropitter Street Sture 60x12x4 ва 80x20x4m, бо 900 мква бо 900 мμ + 0.1 / -0m, пайвасти SC / APC.

Мушаххасоти иҷро:

Параметрҳо	Рамз	Мушаххасот		Щисм
Рақами канал	Г	1 × 12	1 × 24
Амалиёти мавҷ		1260 ~ 1650		nm
Дарозии озмоишӣ		1310/1550		nm
Таносуби спектатсия		8.333%	4.166%	%
Талафоти воридшавӣ1	Il	≤12.5	≤16.0	DB
Якранг	Uni	≤1.2	≤1.6	DB
Талафоти сиёҳи полиун	PDL	≤0.35	≤0.40	DB
Бозгашт бозгашт	Rol	≥55		DB
Директорият	Лой	≥55		DB
Қувваи оптика	P	100		хм
Навъи нахӣ		ITU-T G657 A1 нахи
Навъи pigtail		Ҳама порт: Сафед 900μм
Дарозии ворид		1.0 + 0.1 / -0		m
Дарозии баромад		1.0 + 0.1 / -0		m
Пайвасткунак		Ҳама порт: SC / APC
Марк		1x12 PLC: дар, 1,2 ... 11, 12 1x24 PLC: Дар, 1,2 ... 23, 24
Андозаи бастаи бастаҳо (L) × (W) × (H)	Pkg	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		мм
Ҳарорати амалиёт	Боло	-40 + +85		℃
Ҳарорати нигоҳдорӣ	Тум	-40 + +85		℃

* Эзоҳҳо: 1

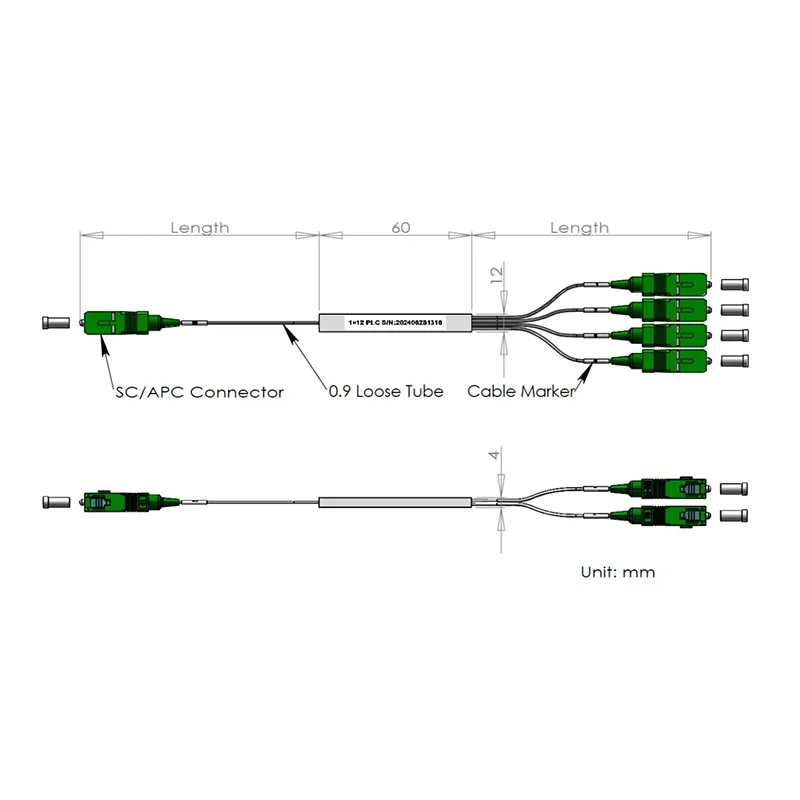

Харитаи эскиз:

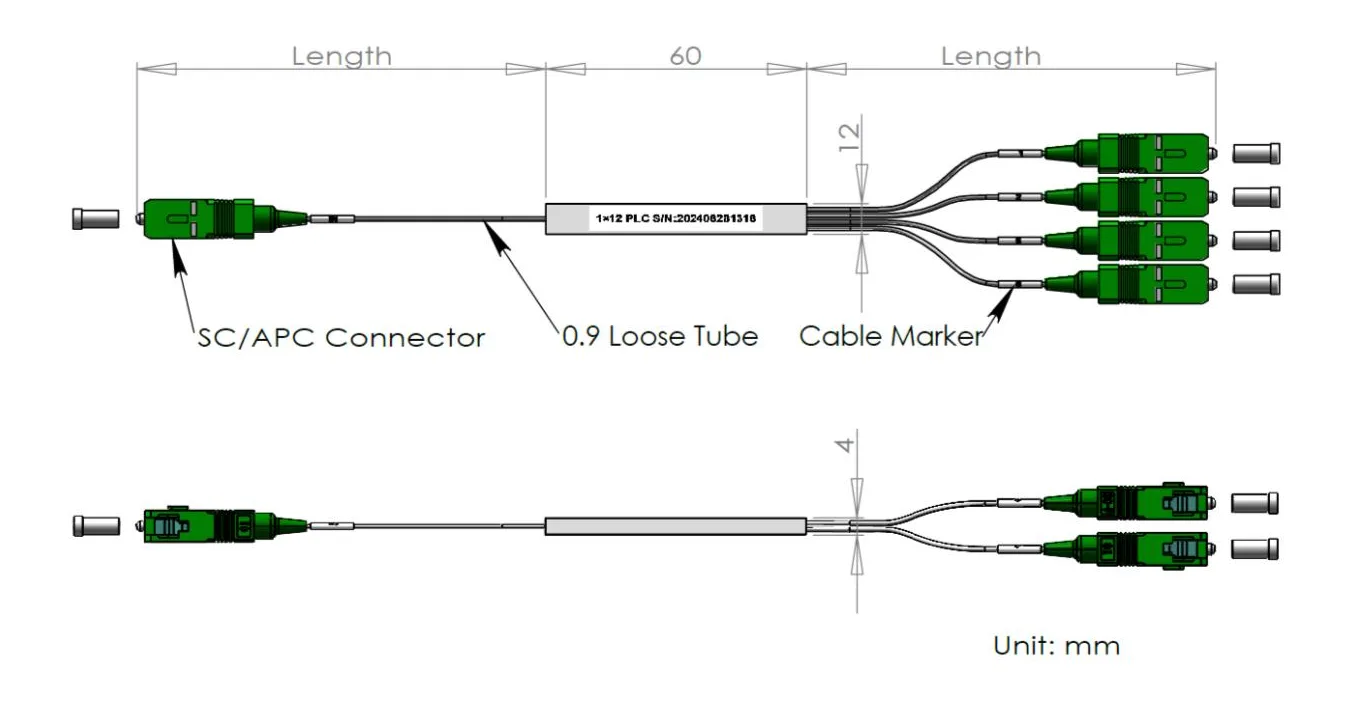

1X12 PLC SPR SPR

1х24 PLC SPR SPR

Ҳисоботи санҷиш:

1. Ҳисоботи санҷишӣ бо арзишҳои дақиқ барои бастабандӣ дохил карда мешавад.

Намунаи мисол: 1x12 Mini 0.9MM Plc Startter Star

Дарозии амалиётӣ (NM)	1260-1650	Санаи санҷида	2024/11/30
P / n:	1x12-0.9-дар 1.0м-берун 1.0М-SCAPC	Гуноҳ:	21113000001
Навъи нахӣ	G657A2	Дарозии нах (м)	Дар ≥1.0m / Out> 1.0m
Навъи пайвасткунак	Sciampc	Андозаи бастаҳо (мм)	60x12x4
Ҳарорати нигоҳдорӣ	-40 + + 85 ℃	Ҳарорати амалиётӣ	-40 + + 85 ℃

ltem	(DB)		PDL (DB)		Rl (DB)
Интизор (NM)	@ 1310	@ 1550	@ 1310	@ 1550	@ 1310	@ 1550
Spect.	Макс.12.50		Макс.0.35		≥55
Бандари 1	12.43	12.38	0.14	0.07	Гузаштан	Гузаштан
Бандари 2	12.24	12.35	0.16	0.06	Гузаштан	Гузаштан
Бандари 3	12.22	12.20	0.12	0.07	Гузаштан	Гузаштан
Бандари 4	12.30	12.24	0.04	0.04	Гузаштан	Гузаштан
Порт 5	12.24	12.25	0.11	0.05	Гузаштан	Гузаштан
Бандари 6	12.35	12.29	0.11	0.01	Гузаштан	Гузаштан
Порт 7	12.42	12.44	0.21	0.11	Гузаштан	Гузаштан
Бандари 8	12.23	12.18	0.11	0.01	Гузаштан	Гузаштан
Бандари 9	12.27	12.19	0.21	0.10	Гузаштан	Гузаштан
Порт 10	12.38	12.17	0.02	0.04	Гузаштан	Гузаштан
Бандари 11	12.29	12.21	0.11	0.06	Гузаштан	Гузаштан
Бандари 12	12.42	12.27	0.08	0.07	Гузаштан	Гузаштан
Вуруд	На				На
Макс	12.43	12.44	0.21	0.11	Н / а
Дақ.	12.22	12.18	0.04	0.01	Н / а
Миёна	12.30	12.29	0.13	0.05	На
Ягона (≤0.8DB)	0.21	0.27	Самтгирӣ (DB)		> 55
