● Системаҳои FTTX / FTTH
● Барномаҳои Ethernet
● алоқам
● тақсимоти оптикӣ
● Шабакаҳои пас аз оптикӣ (Пон)
● PARTANKAN PARTANDES, Барномаҳои уфуқӣ ва Riser
● Қуттиҳои терминали тарки мактаб
● минтақаҳои беруна; Муҳити сахт
● талафоти тасаллӣ, талафоти баланд бозгашт.
● дар такрорӣ ва мубодила кардан.
● 100% воридкунӣ, талафоти бозгашт, ба рӯй ва.
● Нашоҳати байнисоҳавӣ.
● Истиноди механикӣ.
● Ба телкия GR-326 аслӣ шомиланд.
● Нишондиҳандаҳои баланд ва эътимоднокиро дар идоракунии кабели оптикӣ таъмин менамояд.
● Насл ва осон ва осон.
● Мушкилоти оддӣ, ба воситаи махсус лозим нест.
● IP68 об.
| Сохтмонҳо | Щисм | Тавсифҳо |
| DINKER | Содда | |
| Нос | nm | 1310/1550 |
| Талафоти таслим | DB | ≤0.30 |
| Бозгашт бозгашт | DB | ≥60 |
| Навъи пайвастшавӣ | Sc / apc | |
| Ferruce | Керамикӣ | |
| Сиклҳои пайваст | 500 | |
| Ранги куртаи кабелӣ | Сиёҳ | |
| Диаметри берунии кабел | мм | 5.0 ± 0.2 |
| Ҳолати нахӣ | Реҷаи ягона: G657a2 | |
| Маводи куртаи кабелӣ | Pe | |
| Вазни сайёр | Кг / км | 35 (тақрибан) |
| Мундариҷаи чоп | Одатӣ | |

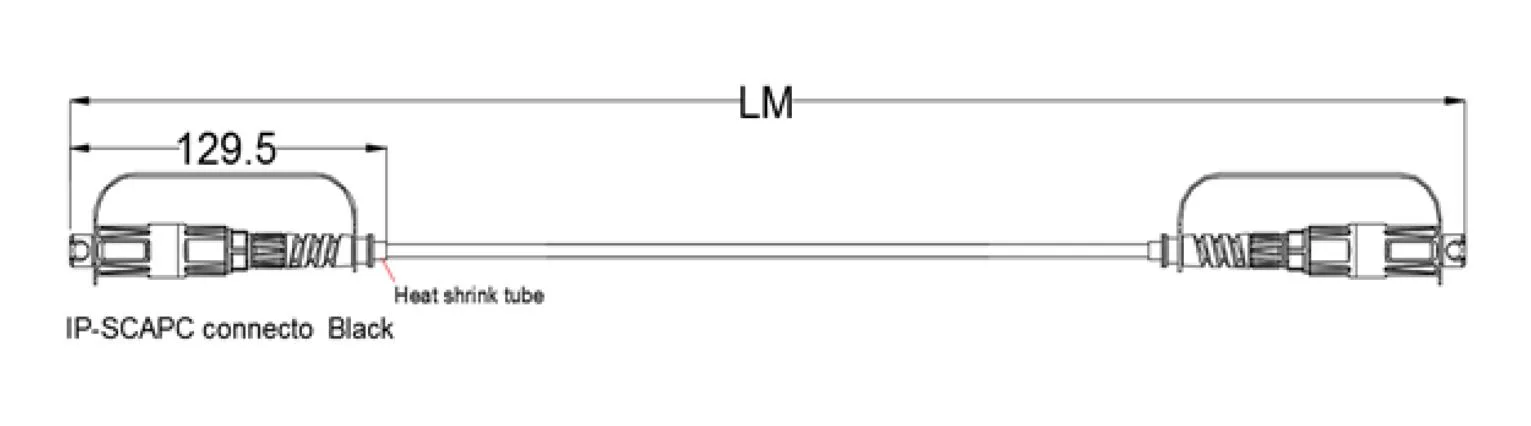

| Дарозӣ | m |
60,100,150,200 ё фармоишӣ (Таҳаммулпазир: ± 0.5m) |

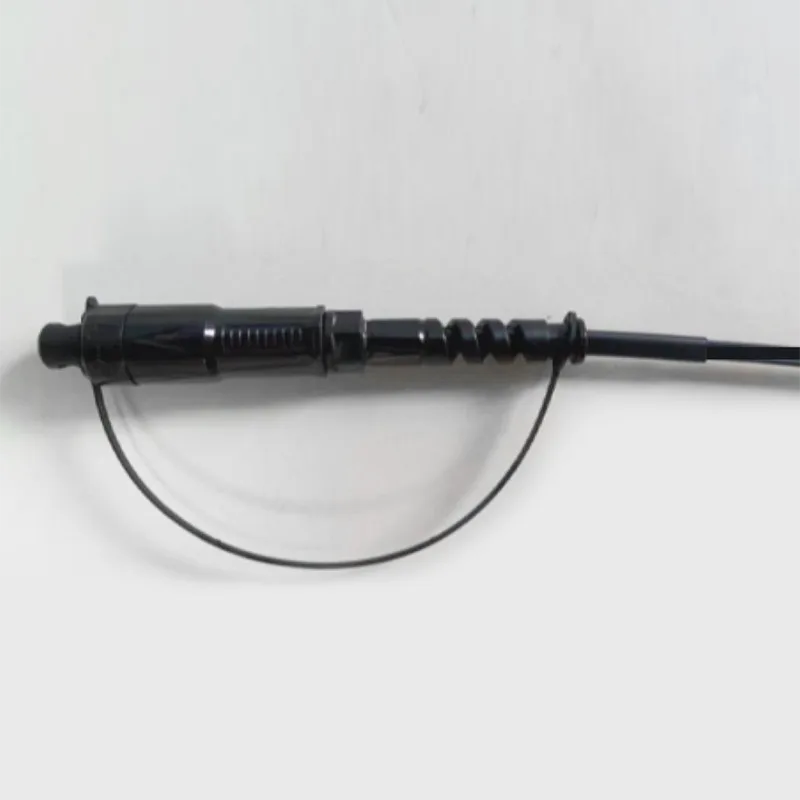

| Навъи пайвасткунак | Вуруд: Санъат H / APC | |
| Натиҷа: Судед HP / APC Optic | ||
| Trace (меҳвар байни байни кабел ва пайвасткунй) |
N | 200 |
| Синфи обӣ | IP68 | |
| Ҳарорати амалиётӣ | ℃ | -40 ° C ~ + 70 ℃ |
| Ҳарорати нигоҳдорӣ | ℃ | -40 ° C ~ + 70 ℃ |

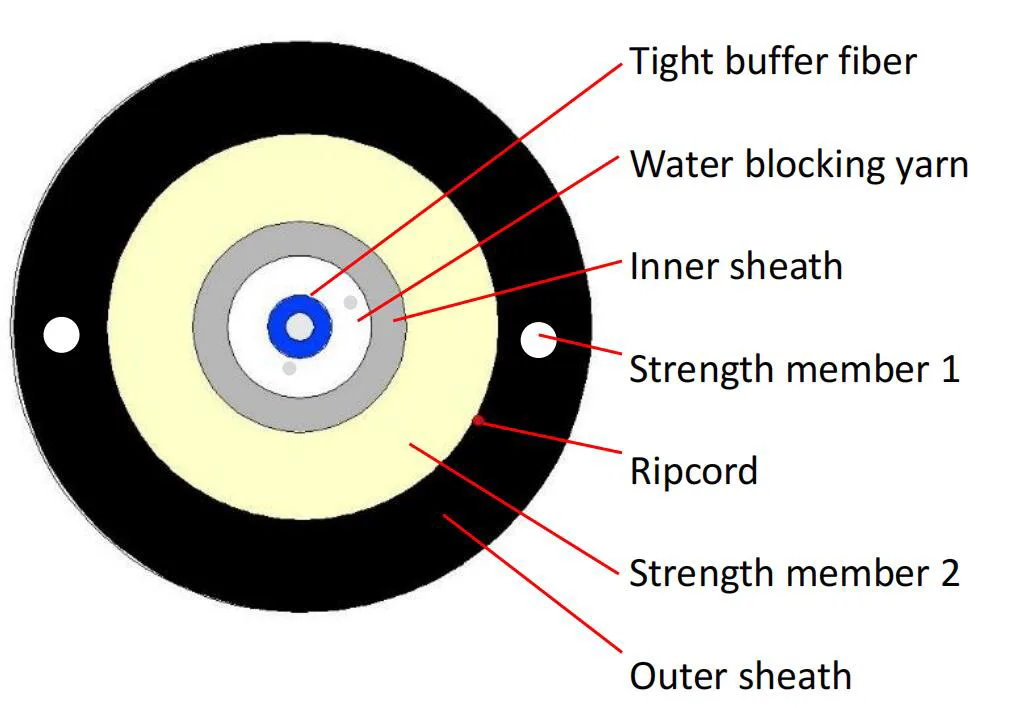

| Нущта | Мундариҷа | Мушаххасот | |
| Нахи буфери қатъӣ | Шумора | 1 | |
| Чоп | G.657A2 | ||
| Ранг | Сафед | ||
| Материал | Lszh | ||
| Диаметри (MM) | 0.90 ± 0.05 | ||
| Тундбод | Диаметри (MM) | 2.0 ± 0.2 | |
| Ғафсӣ (мм) | 0.25 ± 0.1 | ||
| Ранг | Кабуд | ||
| Материал | PBT | ||
| Аъзои қувват 1 | Материал | Сентябр | |
| Миқдор | 0.5 * 2 | ||
| Аъзои қувват 2 | Материал | Aramid riar + обҳои шишагини шиша | |
| Цавощ | Материал | Pe | |
| Диаметри (MM) | 5.0 ± 0.2 | ||
| Ғафсӣ (мм) | 1.3 ± 0.1 | ||
| Ранг | Сиёҳ | ||
| Wable кабел | Кг / км | 35 ± 3 | |
| Шиддатнок | N | 500 (дарозмуддат) | |
| 800 (мӯҳлати кӯтоҳ) | |||
| Шикастан | N / 10cm | 500 (дарозмуддат) | |
| 800 (мӯҳлати кӯтоҳ) | |||
| Дақ. Камуи хамида | мм | 10xD (статикӣ) | |
| 20xd (динамикӣ) | |||
| Диапазони ҳарорати амалиёт: | -40 ℃ то + 70 ℃ | ||
| Нишондиҳии ҳарорати нигоҳдорӣ / нақлиёт: | -40 ℃ то + 70 ℃ | ||
| Диапазони ҳароратро насб кунед: | -10 ℃ то + 50 ℃ | ||
4.1 нахи оптикӣ
Тамоми хусусиятҳои нахи кабелӣ (нахи кабели таъиншуда), тибқи тавсияномаи ITU-T мебошад, бояд мувофиқи тавсияоти IT.657a2 ва чунин бошад.
| Нущта | Намуд |
| Навъи нахӣ | Реҷаи ягона |
| Маводи нахи | Doped silica |
| Коэффитсиенти ороиши @ 1310 nm @ 1383NM @ 1490NM @ 1550 nm |
≤ 0.36 DB / км ≤ 0.36 DB / км ≤ 0.25 DB / км ≤ 0.22 DB / км |
| @ 1625NM Пас аз ташаккули кабел @ 1310 nm @ 1550 nm |
≤ 0.25 DB / км ≤ 0.36 DB / км ≤ 0.22 DB / км |
| Дарозии буридаи кабелӣ | ≤ 1260 nm |
| Дарозии сифрӣ | 1300 ~ 1324 NM |
| Нишеби сифр | ≤ 0.092 ps / (nm2.km) |
| PMD @ 1550 NM | ≤0.1 ps / km1 / 2 |
| Парокандаи хроматикӣ @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. Км) ≤22 ps / (nm. Км) |
| Диаметри саҳроӣ @ 1310 nm | 8.5-9.3um |
| Хатогии консентратсияи асосӣ / часпанда | ≤ 0.5 |
| Диаметри кладер | 125.0 ± 0.7 як |
| Cladding бетараф | ≤5% |
| Диаметри ибтидоӣ | 242 ± 7 як |
| Консентратсияи қоидаҳои ибтидоӣ / пӯшида | ≤10 мкм |
| Қабати ғайримуқаррарӣ | ≤0.7% |
| РОЙГОН бо талафоти интиқоли хамир 1 гардиши 1 Мандрел 7.5mm 10 гардиши 1 Мандрел 15 мм |
1550NM ≤ Δ 0.10 DB / км 1550NM ≤ Δ 0.03 DB / км |
