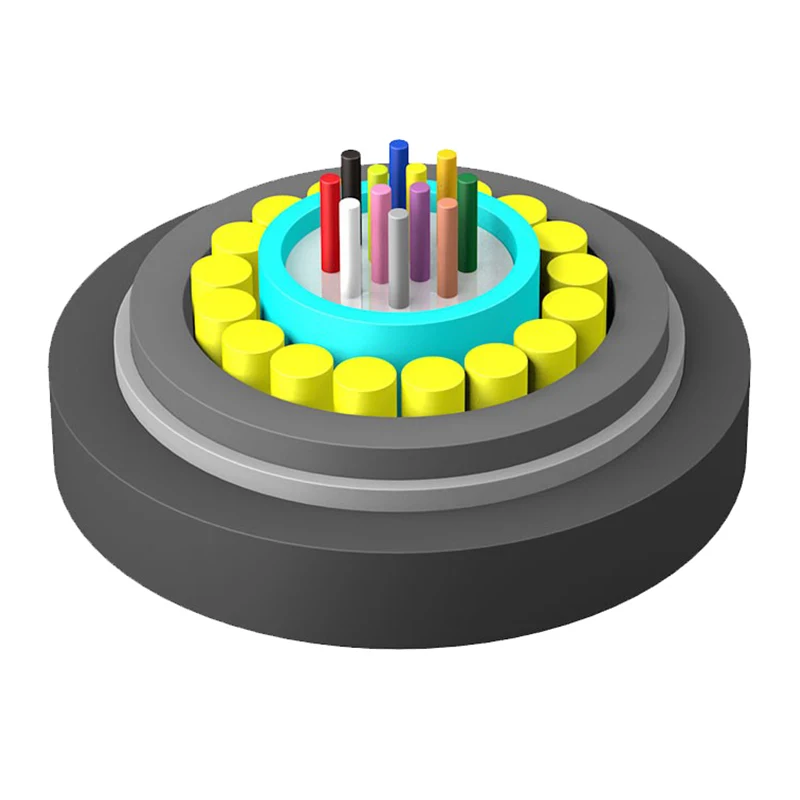

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Non-optic Sable аз Orientalfiber нахҳои оптикии якмоҳа ё бисёр режимро ба қубури фуҷури полиэстерии модули баланд, ки бо пайвастагии блоки об пур карда шудааст, муттаҳид мекунад. Туби фуҷур бо чӯбҳои FRP мустаҳкам карда шуда, бо ғилофҳои дарунӣ ва берунии полиэтиленӣ печонида шудааст. Ин сохтмон эътимоднокии механикӣ, чандирӣ ва муҳофизати аълоро аз омилҳои муҳити зист, аз ҷумла хояндаҳо ва таъсири ултрабунафш таъмин мекунад.
Бо омезиши тарҳи сабук бо хосиятҳои мустаҳками механикӣ ва гармӣ, ин кабел насбҳои дарозмуддатро ҳам дар муҳити дохилӣ ва ҳам берунӣ дастгирӣ мекунад. Диаметри хурд ва сохтори чандири он дар муқоиса бо кабелҳои зиреҳпӯши стандартӣ коркард ва ҷойгиркунии онро осонтар мекунад.
Иҷрои механикӣ ва гармӣ: Кабел дар зери фишори паҳлӯӣ, хамшавӣ ва тағирёбии ҳарорат якпорчагӣ нигоҳ медорад.
Муқовимат ва қувват ба гидролиз: Маводҳо ба пиршавӣ ва таназзули кимиёвӣ муқовимат мекунанд, мӯҳлати кабелро дароз мекунанд.
Маҷмӯаи махсуси пуркунии қубур: Нахро аз фишор ва воридшавии об муҳофизат мекунад.
Тарҳрезӣ аз ҳояндаҳо: Такмили FRP ва зиреҳи лента хатари осеби хояндаро коҳиш дода, хароҷоти нигоҳубинро кам мекунад.
Муқовимати ултрабунафш ва муҳити зист: Ғилофҳои полиэтиленӣ аз радиатсияи ултрабунафш ва шароити сахти берунӣ муҳофизат мекунанд.
Диаметри сабук ва хурд: Насбкуниро дар ҷойҳои танг осон мекунад ва талаботи сохтори дастгирӣро коҳиш медиҳад.
Насби чандир: Нармӣ ва чандирӣ имкон медиҳад, ки масири осон дар каналҳо ё барномаҳои мустақими дафншуда.
Мутобиқати стандарт: YDT 769-2010, IEC 60794-1
Навъи нахи: Ҳолати ягона ё бисёрҷониба
Гилф: қабатҳои дарунӣ ва берунии полиэтиленӣ
Таҳкими: Асои FRP бо лентаи FRP
Гидроизолятсия: Қубури фуҷур пур аз пайвастагиҳои обдор, маводи пуркунандаи кабел ва лентаҳои оббозӣ
Диаметр ва вазн: Паймон ва сабук барои насби осонтар
Диапазони ҳарорат: -40 ° C то + 70 ° C амалиётӣ
Қувваи кашиш: Бо печонидани асои FRP такмил дода шудааст
|
Навъи кабел (2 нах зиёд шудааст) |
Шумораи нахи |
Вазни кабел (Ref) (кг/км) |
Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ (N) |
Муқовимат ба зарба Муддати дароз/кӯтоҳ (N/100мм) |
Радиуси печидан Статикӣ/динамикӣ (мм) |
|
GYQFXTY73-2 ~ 12Xn |
2—12 |
97 |
600/1500 |
1000/3000 |
10/20Д |
|
GYQFXTY73-12~24Xn |
14—24 |
111 |
|||
|
GYQFXTY73-26~36Xn |
26—36 |
148 |
Ҳарорати нигоҳдорӣ / корӣ: -40 ℃ - + 70 ℃
|
Навъи нахи |
Камшавӣ (+20 ℃) |
Маҷрои маҷрои |
Диафрагмаи рақамӣ |
Кабели буридани дарозии мавҷ λcc |
||||
|
@850нм |
@1300нм |
@1310нм |
@1550нм |
@850нм |
@1300нм |
|||
|
Г.652 |
--- |
--- |
≤0,36дБ/км |
≤0,22дБ/км |
--- |
--- |
--- |
≤1260нм |
|
Г.655 |
--- |
--- |
≤0,40дБ/км |
≤0,23дБ/км |
--- |
--- |
--- |
≤1450нм |
|
50/125мкм |
≤3,3дБ/км |
≤1,2дБ/км |
--- |
--- |
≥500MHz·км |
≥500MHz·км |
0,200±0,015НА |
--- |
|
62,5/125мкм |
≤3,5дБ/км |
≤1,2дБ/км |
--- |
--- |
≥200МГс·км |
≥500MHz·км |
0,275±0,015НА |
--- |
Шарҳ:
а. Суффикси Xn навъи нахро ифода мекунад
б. Тартиби ранги нах ва най дар ҷадвали мушаххаскунии ранг нишон дода шудааст
в. Кабели нахи оптикии рӯшноӣ ва равшании зидди ҳояндаҳои ғайриметаллӣ аз 73 ғилоф, набояд дар муҳити беруна зиёда аз 6 моҳ нигоҳ дошта шавад, то дар ҳолати хуб нигоҳ дошта шавад.
Orientalfiber Uni-tube ғайриметаллӣ 73 ғилоф сабукрав равшанӣ зидди хояндаҳои нахи оптикӣ барои:
Шабакаҳои телекоммуникатсионӣ: Насбҳои нахи шабакаҳои масофаҳои дурдаст ва маҳаллӣ.
Пайвастҳои пештараи саноатӣ: транзити роҳи оҳан, шоҳроҳҳо, системаҳои нерӯи барқ.
Равшанӣ ва инфрасохтори беруна: устувории баланд бар зидди ултрабунафш, хояндаҳо ва фишори муҳити зист.
Системаҳои радио ва радио: Интиқоли боэътимоди сигнал барои шабакаҳои радио ва телевизион.
Тарҳрезии сабук: Интиқол ва насб нисбат ба кабелҳои муқаррарии зиреҳпӯш осонтар аст.
Муқовимати хояндаҳо: Асои FRP ва лента ядрои кабелро муҳофизат мекунад ва эҳтиёҷоти нигоҳубинро коҳиш медиҳад.
Гидроизоляцияи мукаммал: Пайвастҳои махсус ва қабатҳои оббозӣ муҳофизати олии намиро таъмин мекунанд.
Ҷойгиркунии чандир: Радиуси хурди каҷ ва нармӣ масирро тавассути каналҳо ва ҷойҳои танг содда мекунад.
Эътимоднокии бренд: Orientalfiber як истеҳсолкунандаи Чин буда, дорои чаҳор корхонаи махсусгардонидашуда ва таҷрибаи собитшудаи глобалии лоиҳа мебошад.
Намунаи мисоли воқеии ҷаҳонӣ
Дар як лоиҳаи транзити роҳи оҳани шаҳрии ба наздикӣ, кабелҳои ғайриметаллӣ 73 Sheath Orientalfiber Uni-tube барои системаҳои сигнал ва коммуникатсия ҷойгир карда шуданд. Диаметри хурд ва вазни сабуки онҳо имкон дод, ки дар тунелҳои дорои фазои маҳдуд зуд насб карда шаванд, дар ҳоле ки асои FRP ва пайвастагиҳои оббозӣ кафолат доданд, ки нахҳо аз фишори механикӣ ва воридшавии намӣ муҳофизат карда шаванд.
Саволи 1: Оё ин кабелро ҳам барои насби дарунӣ ва ҳам берунӣ истифода бурдан мумкин аст?
A1: Бале, ғилофи берунии полиэтиленӣ ва парпечкунии FRP аз ҳояндаҳо имкон медиҳад, ки дар каналҳо, сенарияҳои мустақим дафншуда ва танзимоти равшании беруна насб карда шаванд.
Саволи 2: Он дар зери таъсири ултрабунафш чӣ гуна кор мекунад?
A2: Ғилофи берунии PE ба нурҳои ултрабунафш тобовар буда, ҳатто дар зери нури офтоби тӯлонӣ кори устуворро таъмин мекунад.
Саволи 3: Кадом намудҳои нах дастгирӣ карда мешаванд?
A3: Вобаста аз талаботи шабака ҳам нахҳои якмоҳа ва ҳам бисёрҷониба метавонанд муттаҳид карда шаванд.
Саволи 4: Оё Orientalfiber як молрасони боэътимод барои лоиҳаҳои байналмилалӣ?
A4: Бале, маҳсулоти Orientalfiber дар лоиҳаҳои телекоммуникатсияи ватанӣ ва хориҷӣ бо сертификатсияҳои ISO9001 ва ISO45001 ва баррасиҳои мусбии муштариён истифода мешаванд.
Барои афсарони харид ва муҳандисони шабака, ин кабел маҷмӯи эътимоднокии механикӣ, муҳофизати хояндаҳо, гидроизолятсия ва насби осонро пешниҳод мекунад, ки онро барои лоиҳаҳои шабакаҳои миқёсан калон ва миёна интихоби амалӣ месозад. Имкониятҳои ҳамаҷонибаи истеҳсолии Orientalfiber, аз ҷумла чаҳор корхона ва ҳалли пурраи нахи оптикӣ, ба харидорон эътимод ба сифат, таҳвил ва иҷрои дарозмуддатро фароҳам меорад.
