1.1 Тавсиф
Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Producted Eddected Node Store Edition Medications, иртиботи боэътимод, ҳифз ва идоракунии хубро барои шабакаи FTTX пешниҳод мекунад.
| Навъи истеҳсолӣ | Тасниф |
| Gfs-8sx | Қуттии пропикати пешакӣ |

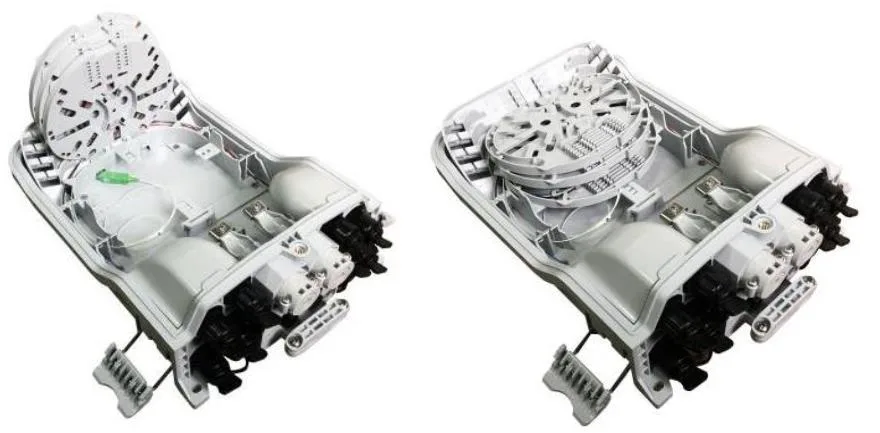

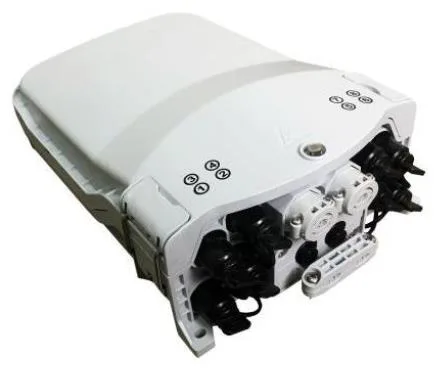

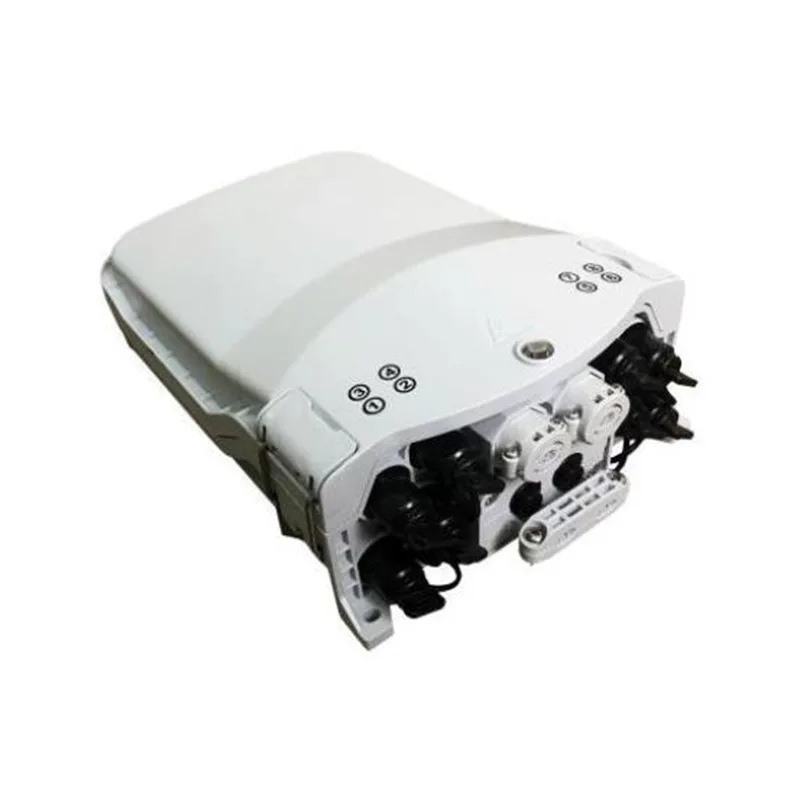

Намуди gfs-8sx
1.2 Стандартҳо мувофиқат мекунанд
Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:
| Ин-t g.652 | Хусусиятҳои нахи оптикии ягона |
| IEC 60794-1-1 | Шаблонҳои оптикӣ-Қисми 1-1: Мушаххасоти умумӣ-умумӣ |
| IEC 60794-12 | Шаблонҳои нахи оптикӣ-Қисми 1-2: Тартиби санҷиши ноқилӣ-ибтидоии оптикӣ |
1.3 Муҳити барномаҳо
| Нущта | Баҳо додан |
| Ҳарорати амалиёт | -40 + + 65 ºC |
| Ҳарорати насб | -5 + 40 ºC |
| Ҳарорати нигоҳдорӣ | -40ºC ~ + 65 ºC |
| Фишори атмосфера | 70 ~ 106kpa |
| Намии нисбӣ | ≤85% (+ 30 ℃) |
1. Тарҷумаи фонди такмили ихтисос, фаъолияти осон ва масири оқил.
2. Маводи: PC + AS.
3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.
4. Сатҳи ҳифз то IP65.
5. 1 Сабти кабелии байзавии оптикӣ, 2 филиал оптикӣ ва мутобиқкунандагони пеш аз пайвастшуда.
6. Намудҳои гуногуни ҷўйборҳои тақсимшаванда дастрасанд.
7. Усули насб: Пойнишуда, васлшуда, насбшуда, девор.
8. Онро бо табақаи нигаҳдории кабелӣ муҷаҳҳаз барои қонеъ кардани нигаҳдории 50 метр дар сими даврӣ муҷаҳҳаз карда мешавад.
3.1 Мушаххасоти механикӣ
| Нущта | Мушаххасот | Эрод гирифтан |
| Маводи манзил | PC + ABS | |
| Маводи ҷузъҳои дохилӣ | PC + ABS / ABS | |
| Маводи лавозимоти металлӣ | Пӯлоди серғизо хушсифат | |

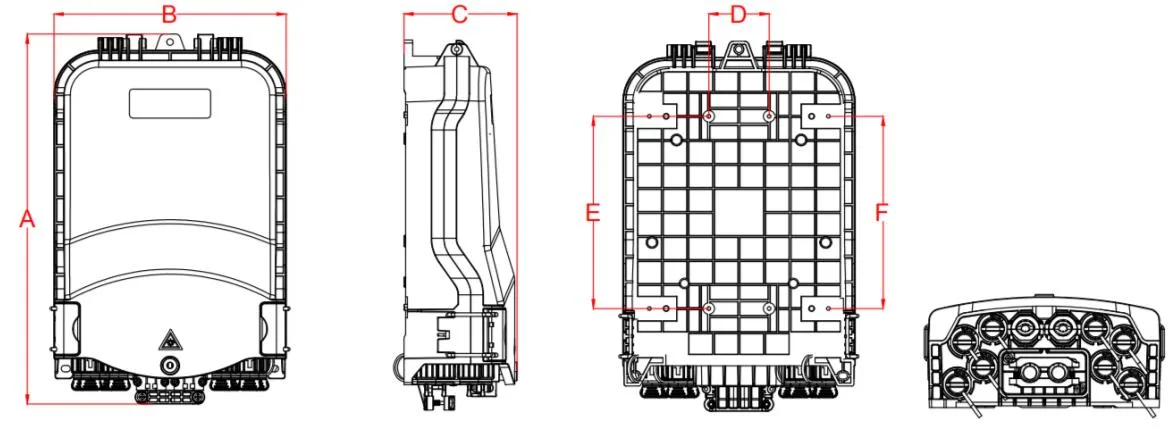

| Андозагирии берунӣ (MM) | 319.3 * 200 * 97.5 (а * B * C) | |
| Ҷойгоҳи сӯрохи (MM) | 52 * 166 * 166 (DxEXF) | |
| Ранг | Pantone 428C | Одатӣ |
| Андоза ва миқдори сӯрохи рагҳои оптикӣ |
1 Воридоти кабели байзавии ниҳол 2 Сабосҳои кабелии филиал оптикӣ ва 8 мутобиқкунандагони пеш аз пайвастшуда |
|
| Иқтидори қавӣ (макс) | 48 |
Traay A, 12x4 = 48, 2 қабати сурхчатоб splice муҳофизат. |
| 64 |
Trae B, 8x8 = 64, 1 қабати гармӣ splice муҳофизат. |
|
| 96 |
Trail C, 8x12 = 96, 1 қабати гармӣ splice муҳофизат. |
|
| 96 |
TraY D, Tray E, 24х4 = 96, 2 қабати сурхчатоб splice муҳофизат. |
|
| 108 | Макс: 1C + 4D = 108 | |
| Stropl Slc Sparit | 1x2 | Андозаи тақсимшуда: 60x7x4mm. Метавонад дар намуди а насб карда шавад a ва ба табақи азназаргузаронӣ нависед 1 PC як табақи тақсимшавӣ. |
| 1x4 | ||
| 1x8 | ||
| 1 * 16 | Андозаи тақсимшуда: 60x12x4mm. Метавонад дар намуди A-1 насб карда шавад, ва як табақи тақсимкунии E-1 -ро нависед, 1 PC як табақи тақсимшавӣ. |
|
|
Диаметри кабели нах аз порти бензин (MM) |
Φ8 ~ φ18 | |
|
Андозаи кабели нахӣ аз портҳои кабели филиал (MM) |
Φ16 | |
| Сатҳи ҳифзи IP | IP65 | |
| Оташ | Теппа | Онро мувофиқи ниёзҳо метавон фармоиш дод. |
| Санҷиши намаки нейтрӣ (NSS) | 48 соат |
Параметрҳои оптикӣ
| Splitter ё pigtail | (DB) | Rl (DB) | (DB) | Усули санҷиш |
| PigTail / Splitter | Қутти тақсимот | |||
|
PigTail-SC / APC-00-SM-SX (1C1F) - Od0.9MM-PVC-G657a2-ich Ранг (пешфарзҳо) - Виндзор-ро-ро-1.5 метр |
≤0.3 | ≥55db | ≤0.5 |
Илова: IEC61300-4-4 Усули бRL: IEC61300-3-6 Усули 1 |
|
1x2 Splitter Sparitter, бо пайвасткунаки SCAPC |
≤4.0 | ≥55db | ≤4.2 | |
|
1x4 PLC SPLATER, бо пайвасткунаки SCAPC |
≤7.4 | ≥55db | ≤7.6 | |
|
1x 8 PLC SPLATER бо пайвасткунаки SCAPC |
≤10.5 | ≥55db | ≤10.7 | |
|
1x 16 PLC SPLATER бо пайвасткунаки SCAPC |
≤13.5 | ≥55db | ≤13.7 | |
Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.

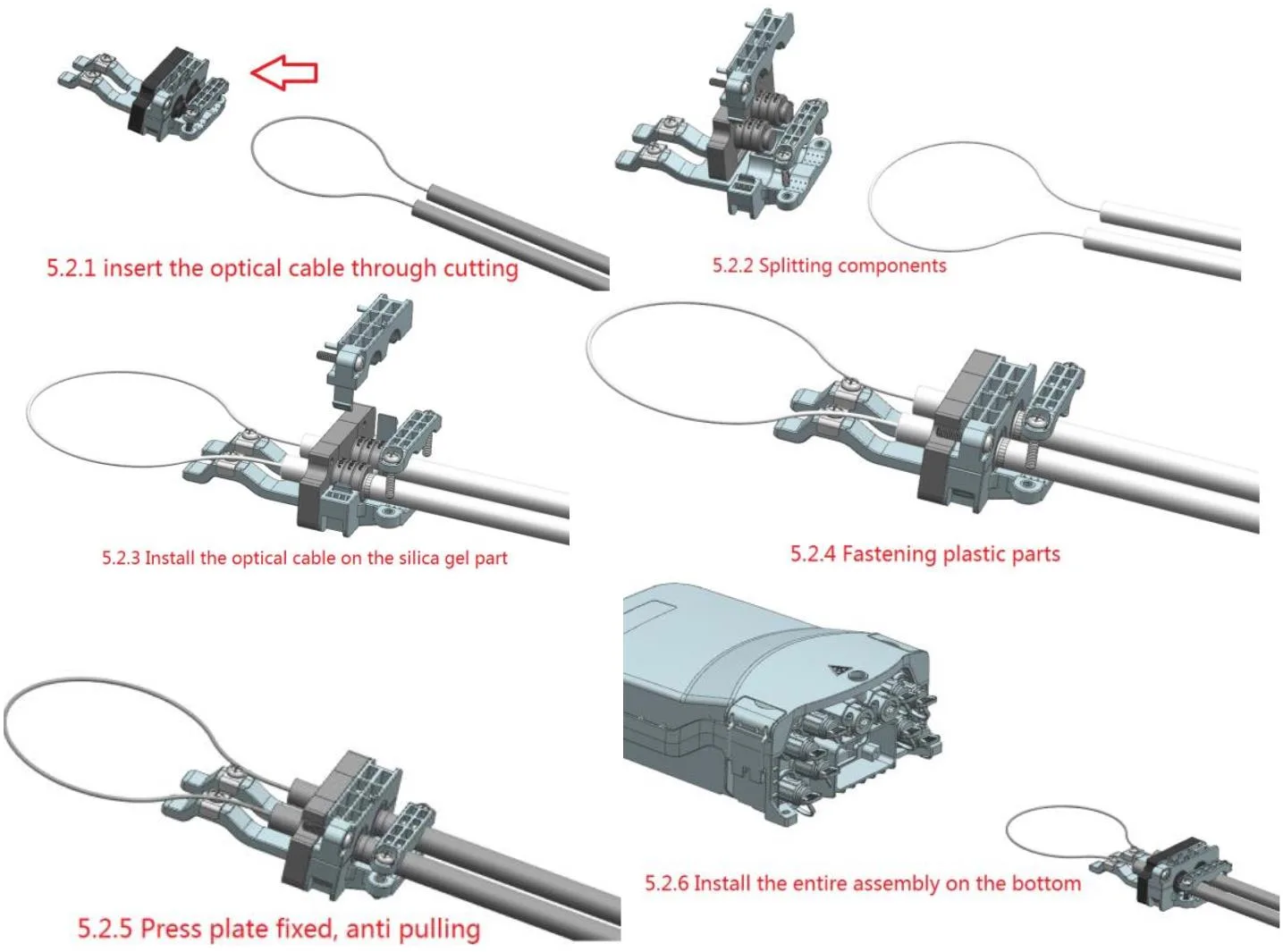

5.1 роҳҳои кабелии маҳсулот:
Истеҳсоли фаврӣ, мустаҳкамкунӣ ва мӯҳргузории кабели оптикӣ бо сими зуд.
5.3

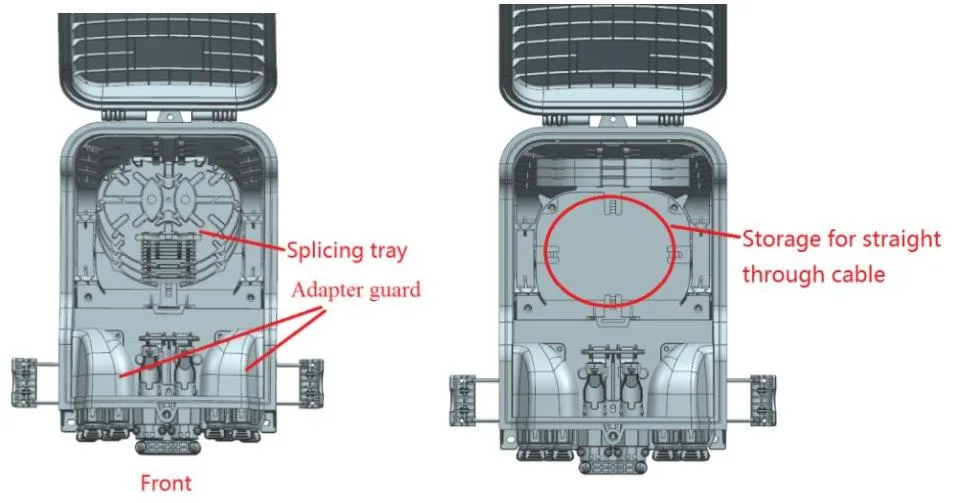

5.4 роҳҳои кабелии маҳсулот

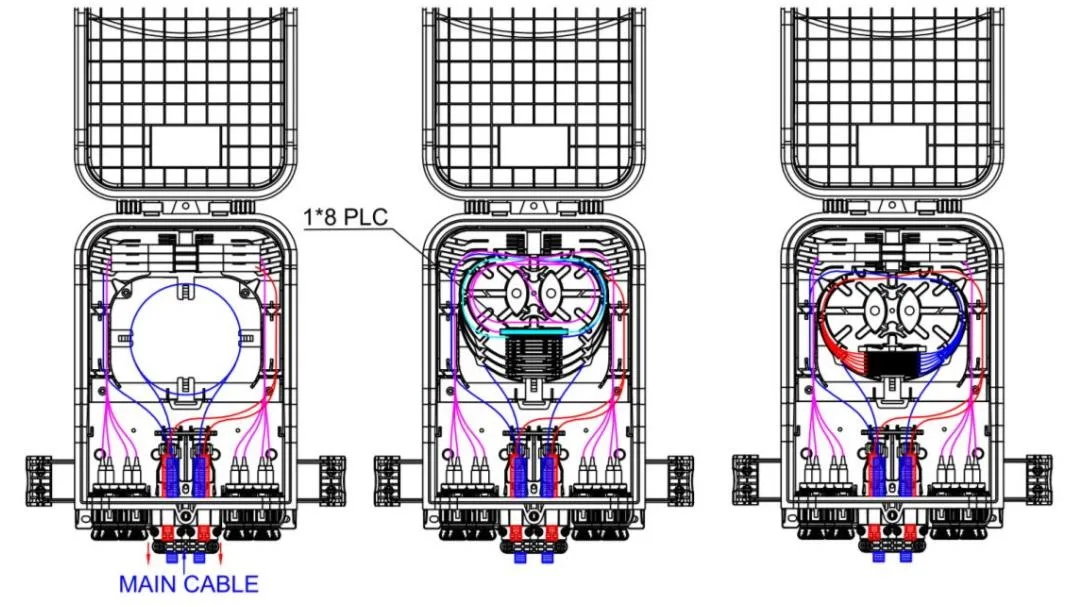

Диаграммаи масири масири GFS-8SX

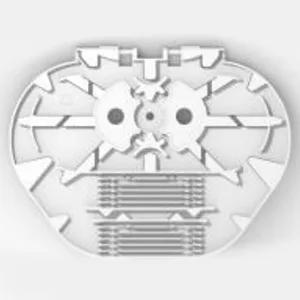

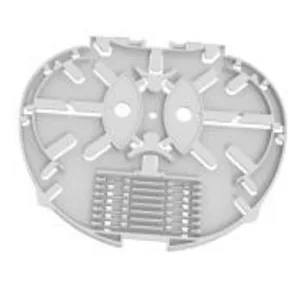

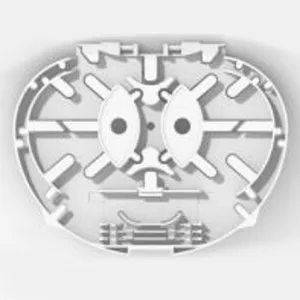

5.5 Суфраи тақсимкунӣ
| Нущта | Тамошои Splice A | Тамошои Splice B | Spritter traay a-1 |
| Андозаҳо (H *) W * D, MM) |
134 * 104 * 8 | 134 * 104 * 4 | 134 * 104 * 8 |
| Вазни холис (кг) | 0.021 | 0.015 | 0.021 |
| Расм |
 |
 |
 |
| Ранг | Ral7035 | Ral7035 | Ral7035 |
| Материал | PC + ABS | PC + ABS | PC + ABS |
|
Иқтидори тақсимкунии табақ (КОРХ) |
12 (2 қабатҳои гармии муҳофизати гармӣ) | 8 (1 қабати гармии муҳофизати гармшудаи гарм) | 6 (2 қабатҳои дӯхтани дағалонаи гармшудаи гарм) |
| Иқтидори тақсимкунандаи табақ (PCS) | 1 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm) | / | 1 (PLC 1x16, 0.9mm нахи, 60x12x4mm) |
| Ҳадди аксар (PCS) | 4 | 8 | 4 |
| Пешфарз (PCS) | 1 | / | / |
Шарҳ:
1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд.
2. Қоидаҳои танзимотӣ: 1A = 2B = 2B = 2C = 1D = 1E
3. Намудҳои дискҳои нахӣ пайваста зиёд мешаванд
| Нущта | Такрори тақсим | Треймензия d | Треймензия e | Тамошои traay e-1 |
| Андозаҳо (H *) W * D, MM) |
136 * 104 * 4 | 136 * 104 * 8 | 135 * 125 * 8 | 135 * 125 * 8 |
| Вазни холис (кг) | 0.018 | 0.024 | 0.033 | 0.033 |
| Расм |
 |
 |
 |
 |
| Ранг | Ral7035 | Ral7035 | Ral7035 | Ral7035 |
| Материал | PC + ABS | PC + ABS | PC + ABS | PC + ABS |
| Иқтидори тақсимкунии табақ (КОРХ) | 12 (1 қабати гармии доғдор) | 24 (2 қабатҳои тозаи гармии гармӣ) | 24 (2 қабатҳои тозаи гармии гармӣ) | 18 (2 қабатҳои тозаи гармии гармӣ) |
| Иқтидори тақсимкунандаи табақ (PCS) | / | / | 1 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm) | 1 (PLC 1x16, 0.9mm нахи, 60x12x4mm) |
| Ҳадди аксар (PCS) | 8 | 4 | 4 | 4 |
| Пешфарз (PCS) | 2 | / | / | / |
Шарҳ:
1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд.
3. Қоидаҳои танзимотӣ: 1A = 2B = 2B = 2B = 1D = 1E
3. Намудҳои дискҳои нахӣ пайваста зиёд мешаванд
5.6
| Не | Қисм | Таби истинод | Щисм | Миқдор | Эрод гирифтан |
| 1 | Корбарон | / | компютерҳо | 1 | Дар |
| 2 | Гузориши санҷишӣ | / | компютерҳо | 1 | Дар |

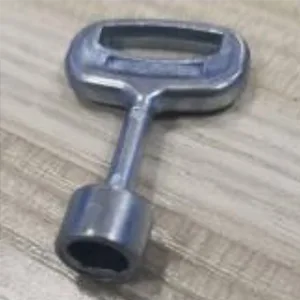

| 3 | Калид |
|
компютерҳо | 1 | Навъи "D" |

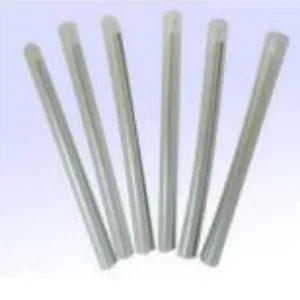

| 4 | Дасти муҳофизати гармидиҳӣ |
|
компютерҳо | 8 | Л = 45 мм |

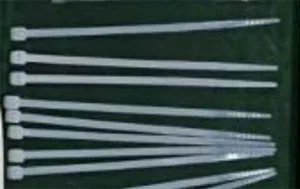

| 5 | Галстзи кабели нейлон |
|
компютерҳо | 10 | 3x100 мм |

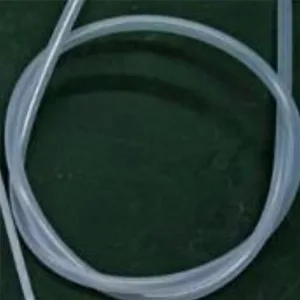

| 6 | Луч |
|
компютерҳо | 1 | OD4mm x 50 см |

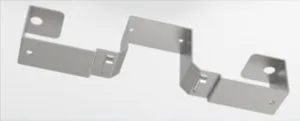

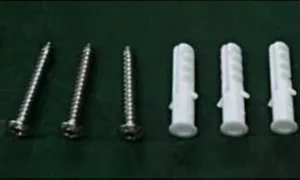

| 7 | Маҷмӯаи девор |
|
маьмӯъ | 1 |
Ихтиёрӣ ҳамчун дархости муштарӣ. (Сими пластикии пластикӣ φ7.5x40mm, phillips Fillips Squpts Squpts M5x40MM.) |

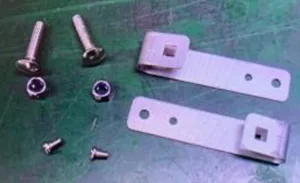

| 8 | Маҷмӯаи қутб |
|
маьмӯъ | 10 | Ихтиёрӣ ҳамчун дархости муштарӣ |
| 9 | Маҷмӯаи ҳавоӣ |
|
маьмӯъ | 10 | Ихтиёрӣ ҳамчун дархости муштарӣ |
| 10 | Таркиши нигаҳдории ноқилӣ |
|
маьмӯъ | 10 | Ихтиёрӣ ҳамчун дархости муштарӣ |
Ин маҳсулот ба Дастури ҳифзи муҳити зист, кадери, симоб, ҳиҷоб, ҳиҷоб, хребенил, пӯлодҳои поливенсионӣ ва хӯлаҳои политений (PBDE) аз ҳад зиёд нест.

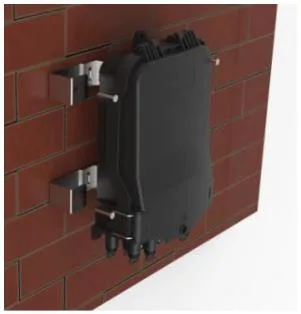

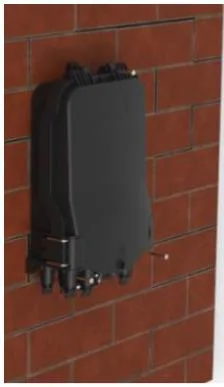

7.1. Насби девор
3 сӯрохиро дар девор, ки дар Ҷадвали 2-ро дар ҷадвали 2 парма ҷойгир кунед, пагии васеътар φ7.5 * -ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо гузоред ва дар маҳкамаҳо истифода баред.
Насби девор

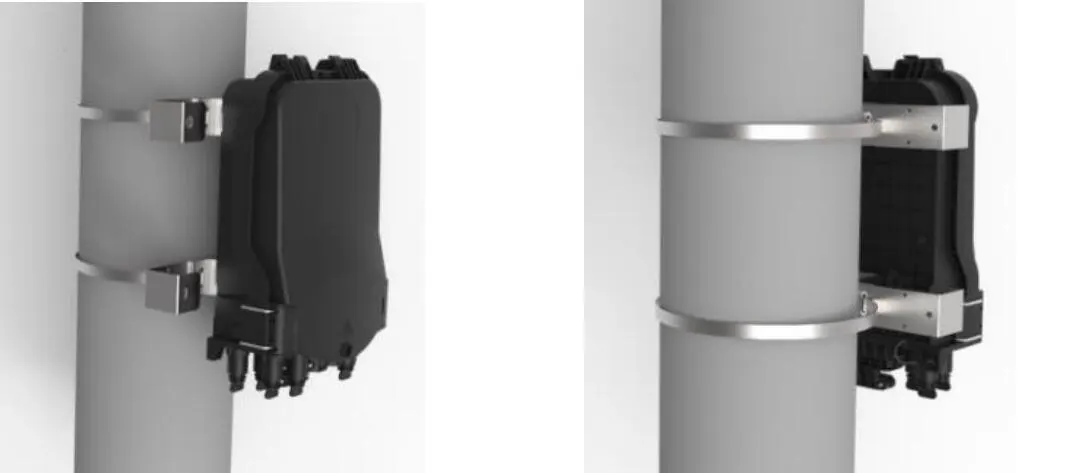

7.2. Насби васлшуда
Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед
Насби васлшуда

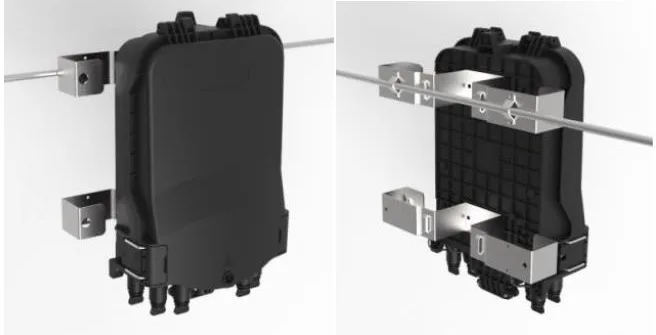

7.3 Сохтори чархдор
Ду насбшударо дар шасси дар болои сим овезон кард ва сипас боэҳтиёт кард, пешгирии парванда.
Сохтори Everhead
7. 4
4 сӯрохиро дар девор тибқи андоза кардани сӯрохи ноқили рехтани кабелӣ парма кунед, пичкашони тавсеаи рукуд φ 7.5 * 40-ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо гузоред ва бо иддао маҳкам кунед.
Насб кардани девор (бо тамоюли sable seply)
7.5 Насби васлшуда (бо дӯкони ноқилӣ)

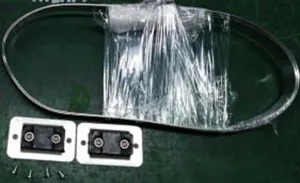

Пӯшидани камарбанди пӯлоди зангногир тавассути ковокии табақи нигоҳдории ноқили рехт ва дар сутунро бо ришта ислоҳ кунед.
Насби қуттӣ (бо дӯкони нигоҳдории ноқили кор)
7.6 Насби Aerial-насбшуда (бо табақаи нигоҳдории кабелӣ)
Барои ислоҳи қуттии парастор ба пармаи хурди металлӣ истифода баред.
Насби Aerial-Transal (бо табақаи нигаҳдории ноқилӣ)

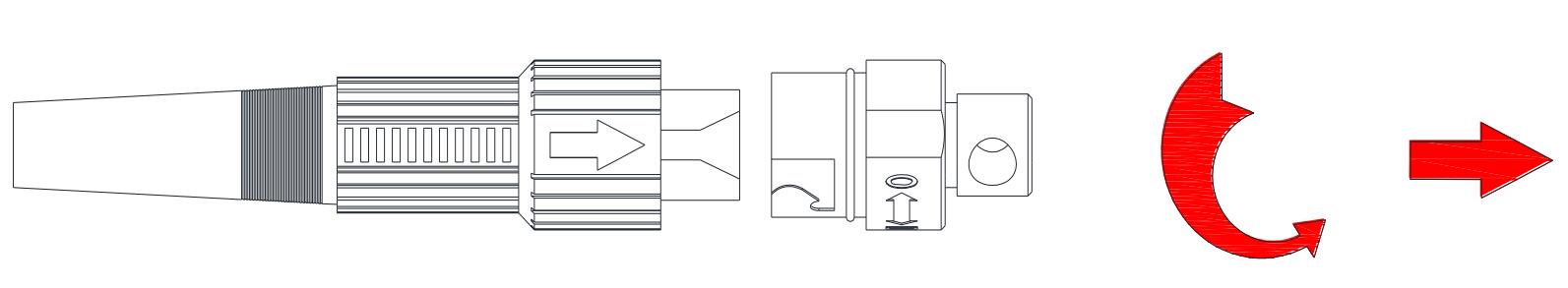

8.1 адаптери пеш аз пайвастшуда - A (e)
⚫ Қисми тирчаи тирчакунандаи маркаҳои фронтро гардан кунед ва сарпӯши хокро бардоред.
⚫ Сатри Квокс фоскҳои нахи боло аз он иборат аст, ки пайвасткунакҳои фронтро ба васлаки худ гузоред ва сипас тирро гардонед қисми ақрабаки соат.

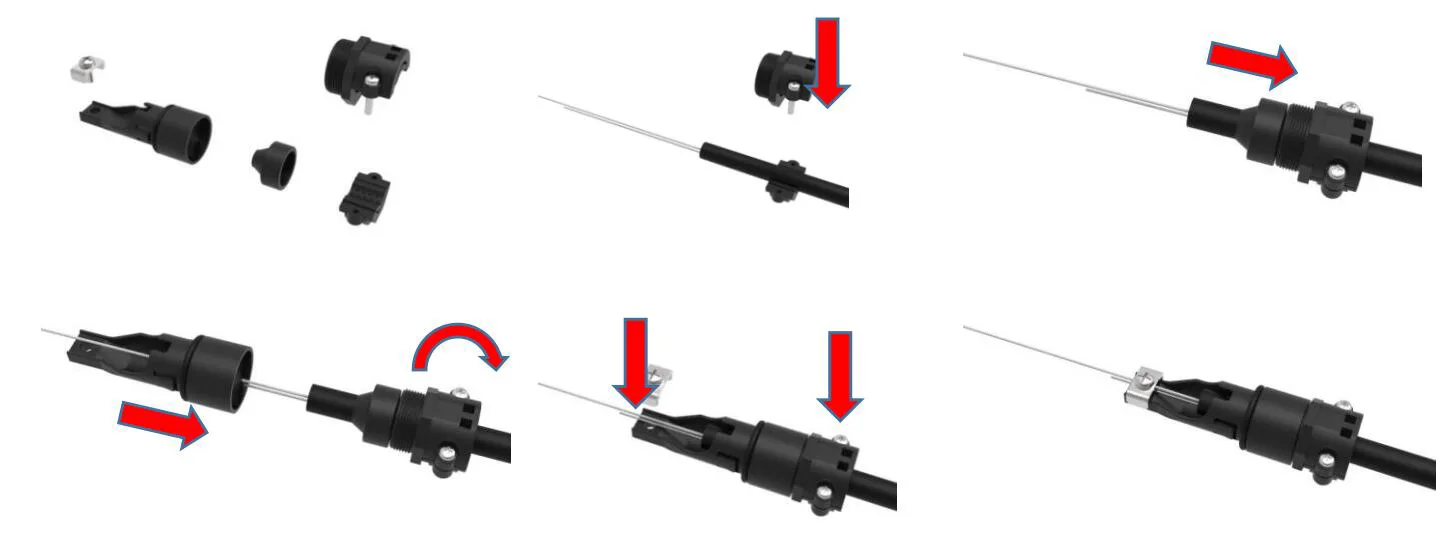

8.2 адаптери пеш аз пайвастшуда - B (xl)
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед
8.3 адаптери пеш аз пайвастшуда - C
⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.
⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.
⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.
8.4 адаптери пеш аз пайвастшуда - D
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.
⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.
8.5 адаптери пеш аз пайвастшуда - E (а)
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед
⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.
8.6 Adapter-пайвастшуда -f
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед.
8.7 адаптерҳои пеш аз пайвастшуда - g
| Нущта | Материал | Андоза (мм) | Миқдор | Вазни умумӣ (кг) |
| Бастабандӣ | Картон | 340 * 215 * 120 | 1 | 1.3 |
| Картонҳои бастаи берунӣ | Картон | 450 * 360 * 630 | 10 | 14 |
| Эзоҳ: Бе табақи нигоҳдории ноқили марказ | ||||
