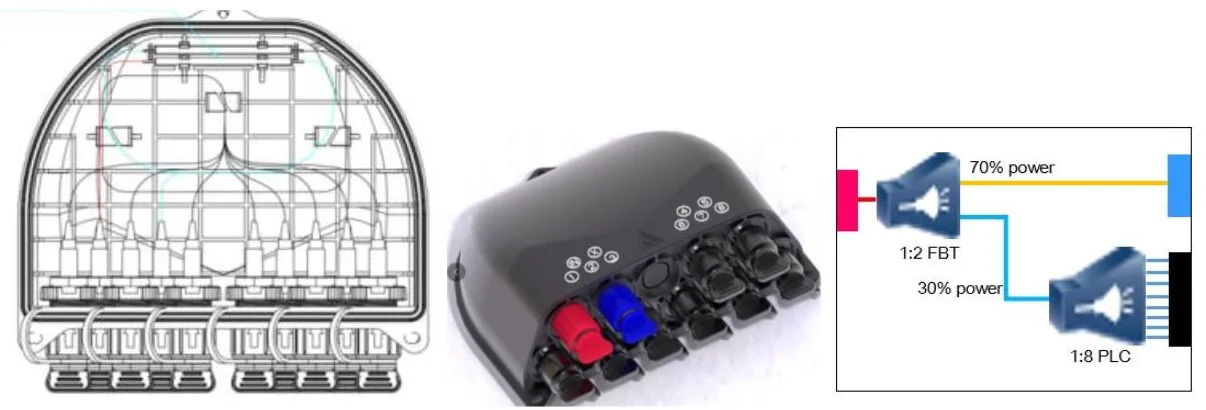

1.1 Тавсиф
Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Producted Eddected Node Store Edition Medications, иртиботи боэътимод, ҳифз ва идоракунии хубро барои шабакаи FTTX пешниҳод мекунад.

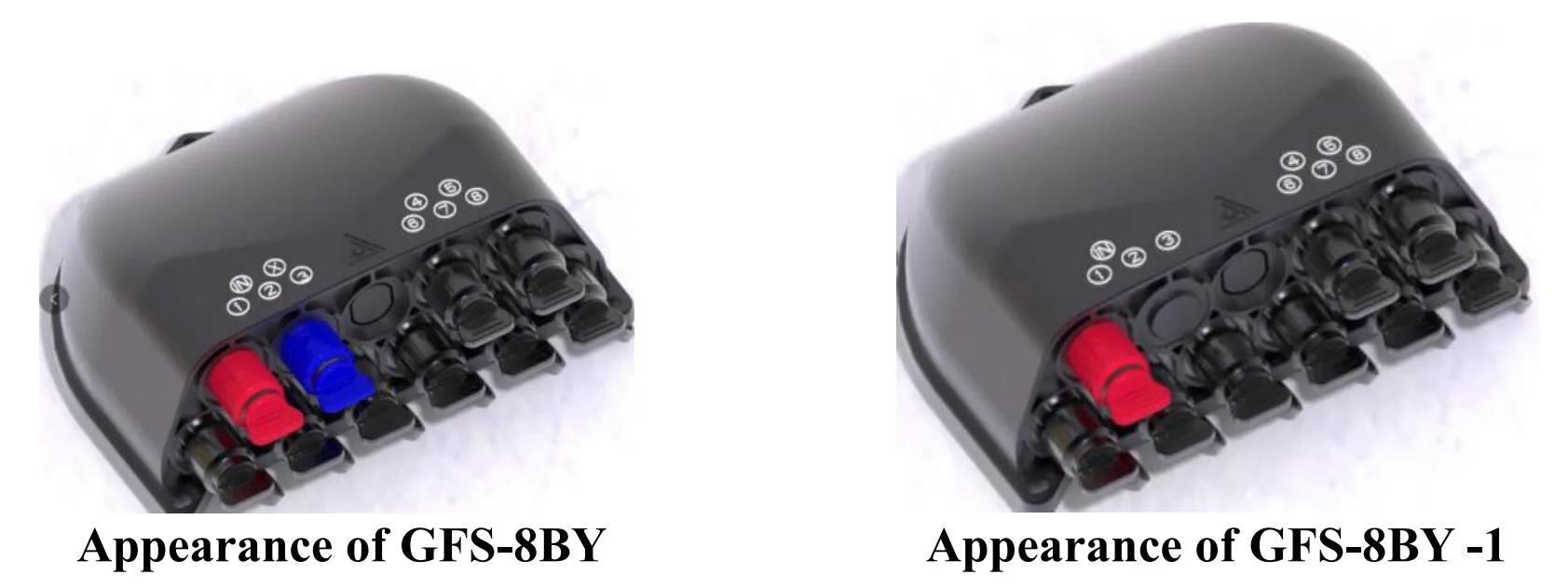

| Навъи истеҳсолӣ | Тасниф |
| Gfs-8by & -1 | Қуттии пропикати пешакӣ |
1.2 Стандартҳо мувофиқат мекунанд
Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:
| Ин-t g.652 | Хусусиятҳои нахи оптикии ягона |
| IEC 60794-1-1 | Шаблонҳои оптикӣ-Қисми 1-1: Мушаххасоти умумӣ-умумӣ |
| IEC 60794-12 | Шаблонҳои нахи оптикӣ-Қисми 1-2: Тартиби санҷиши ноқилӣ-ибтидоии оптикӣ |
1.3 Муҳити барномаҳо
| Нущта | Баҳо додан |
| Ҳарорати амалиёт | -40 + + 65 ºC |
| Ҳарорати насб | -5 + 40 ºC |
| Ҳарорати нигоҳдорӣ | -40ºC ~ + 65 ºC |
| Фишори атмосфера | 70 ~ 106kpa |
| Намии нисбӣ | ≤93% (+ 40 ℃) |
1. Нишони поёни ва болопӯши болоӣ аз ҷониби кафшер кардани табақе гарм кафшер карда мешаванд, ки он нест.
2. Маводи: PP.
3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.
4. Сатҳи ҳифз то IP68.
5. Интерьер бо 1x2 FOTPACT FOTPACTER + 1x8 муҷаҳҳаз шудааст.
6. Усули насб: Пойгоҳҳо, васлшуда, насбшуда, деворҳо.
7. Он метавонад бо табақаи нигаҳдории кабелӣ муҷаҳҳаз барои қонеъ кардани нигаҳдории 30 метр дар сими даврӣ.
3.1 Мушаххасоти механикӣ
| Нущта | Мушаххасот | Эрод гирифтан |
| Маводи манзил | Пластикии PP | |
| Маводи лавозимоти металлӣ | Пӯлоди серғизо хушсифат | |

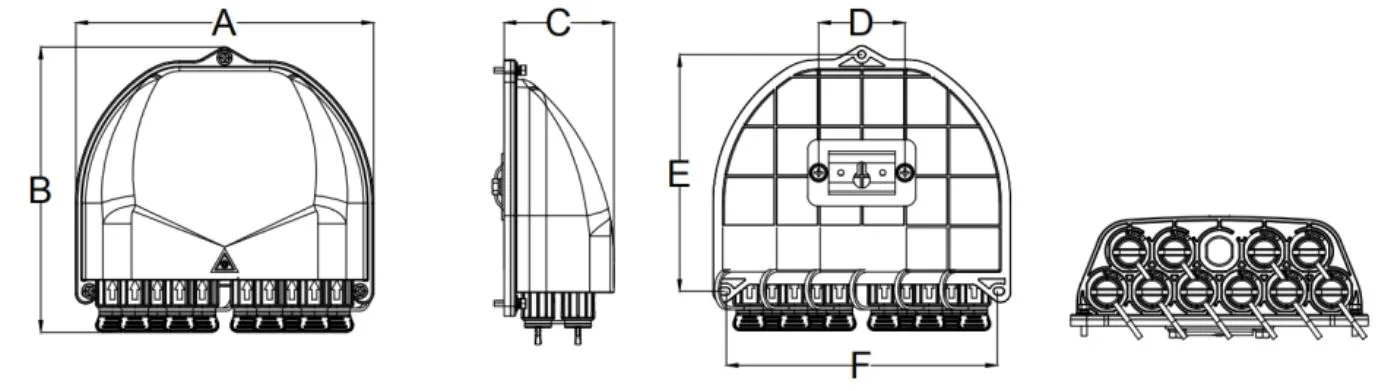

| Андозагирии берунӣ (MM) | 171 * 179 * 66mm | A * b * c |
| Ранг | Сиёҳ | |
| Ҷойгоҳи сӯрохи (MM) | 52 * 142 * 165 | D * e * f |
| Шумораи мутобиқкунандагони қаблан пайвастшуда | 10 | Gfs-8by (1 сурх, 1 кабуд, 8 сиёҳ) |
| 9 | Gfs-8би-1 (1 сурх, 8 сиёҳ) | |
| Ду тақсим | 1x2 FOTPLPTRER + 1X8 PLC SPLATER | Gfs-8бо, таносуби пешфарзии 1X2 FOTPLEST-и ФМТ 70% / 30% -ро ташкил медиҳад |
| 1x8 splitter | Gfs-8by-1 | |
| Синфи IP | IP68 | |
| Оташ | Ul94-HB | Онро мувофиқи ниёзҳо метавон фармоиш дод. |
| Санҷиши намаки нейтрӣ (NSS) | 48h |
Параметрҳои оптикӣ
| Намуна | Ду тақсим | (DB) | Rl (DB) | (DB) | Усули санҷиш | |
| Ду тақсим | Қутти тақсимот | |||||
| Gfs-8би |
1 * 2 ФПТ (90/10) + 1 * 8 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФПТ (90%) | ≤8.3 | ≥55db | ≤1.03 |
Илова: IEC61300-4-4 RL: IEC61300-3-6 Усули 1 |
| 1 * 2 ФМТ (10%) + 1 * 8 PLC |
≤21.7 | ≥55db | ≤21.9 | |||
|
1 * 2 ФМТ (80/20) + 1 * 8 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФМТ (80%) | ≤1.4 | ≥55db | ≤1.6 | ||
| 1 * 2 ФМТ (20%) + 1 * 8 PLC |
≤188.3 | ≥55db | ≤18.5 | |||
|
1 * 2 ФПТ (70/30) + 1 * 8 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФМТ (70%) | ≤2.1 | ≥55db | ≤2.3 | ||
| 1 * 2 ФМТ (30%) + 1 * 8 PLC |
≤16.5 | ≥55db | ≤166.7 | |||
|
1 * 2 ФПТ (60/40) + 1 * 8 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФМТ (60%) | ≤2.8 | ≥55db | ≤3.0 | ||
| 1 * 2 ФМТ (40%) + 1 * 8 PLC |
≤15.2 | ≥55db | ≤15.4 | |||
|
1 * 2 ФПТ (50/50) + 1 * 8 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФПТ (50%) | ≤3.8 | ≥55db | ≤4.0 | ||
| 1 * 2 ФПТ (50%) + 1 * 8 PLC |
≤14.3 | ≥55db | ≤14.5 | |||
|
Gfs-8by-1 |
1x8 Spell Sparitter, бо пайвасткунаки SCAPC |
1 * 8 PLC | ≤10.5 | ≥55db | ≤10.7 | |
Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.

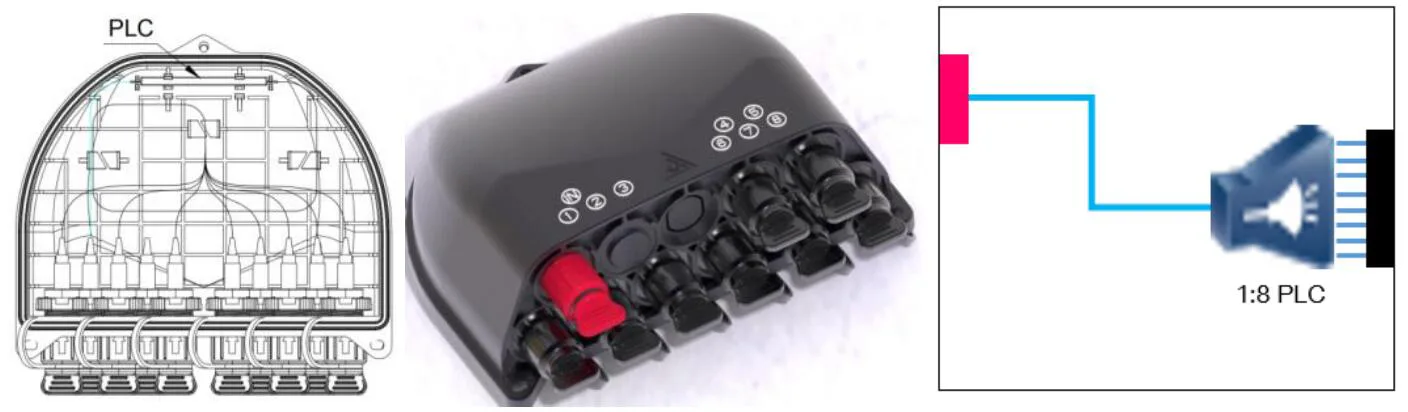

5.1 роҳҳои кабелии маҳсулот:
PLC дар боло, FBT дар поёни
Gfs-8by (1 * 2 Fest + 1 * 8 8 Plac Propless Sputs)
Gfs-8by-1 (1 * 8 8 Ploc Poppores)

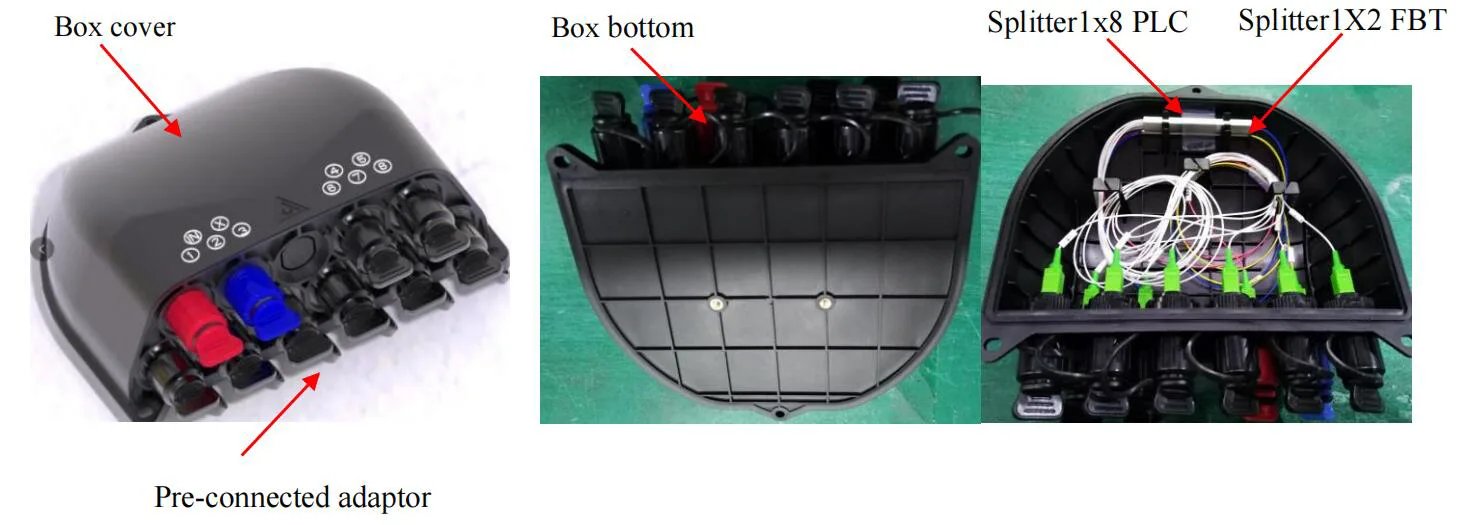

5.2.1 Қисмҳои асосӣ
| Не | Қисм | Щисм | Миқдор | Эрод гирифтан |
| 1 | Поёни қуттӣ | компютерҳо | 1 | |
| 2 | Сарпӯши қуттӣ | компютерҳо | 1 | |
| 3 | Адаптер пеш аз пайвастшуда | компютерҳо | 10 | Gfs-8би |
| 4 | компютерҳо | 9 | Gfs-8by-1 | |
| 5 | Splitter1x2 ФПТ | компютерҳо | 1 | Танҳо дар gfs-8би насб шудааст |
| 6 | Splinter1x8 PLC | компютерҳо | 1 |
5.2.2
| Не | Қисм | Таби истинод | Щисм | Миқдор | Эрод гирифтан |
| 1 | Корбарон | / | компютерҳо | 1 | Дар |
| 2 | Гузориши санҷишӣ | / | компютерҳо | 1 | Дар |
| 3 | Маҷмӯаи девор |
|
маьмӯъ | 1 | Ихтиёрӣ ҳамчун фармоишгар дархост |

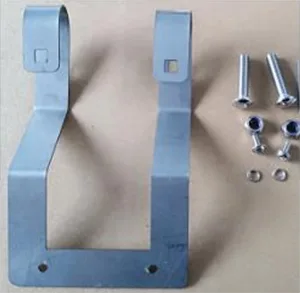

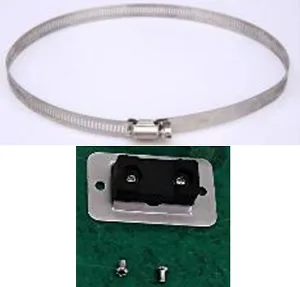

| 4 | Маҷмӯаи қутб |
|
маьмӯъ | 1 | Ихтиёрӣ ҳамчун фармоишгар дархост |
| 5 | Маҷмӯаи ҳавоӣ |
|
маьмӯъ | 1 | Ихтиёрӣ ҳамчун фармоишгар дархост |

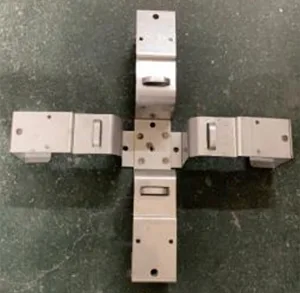

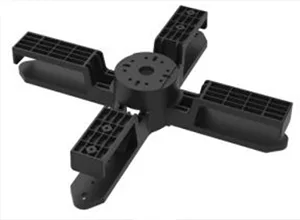

| 6 | Носили Суфраи нигоҳдорӣ |
|
маьмӯъ | 1 | Ихтиёрӣ ҳамчун фармоишгар дархост |
| 7 | Носили Суфраи нигоҳдорӣ |
|
маьмӯъ | 1 | Ихтиёрӣ ҳамчун фармоишгар дархост |
Ин маҳсулот ба Дастури ҳифзи муҳити зист, CADERER, Меркурий, симоб, христиум, эҳтимолияти этипениль (PBDE) ва дифени политалист (PBDE) аз ҳад зиёд нест.

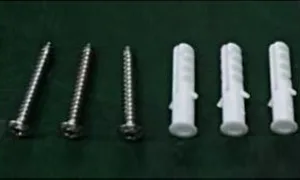

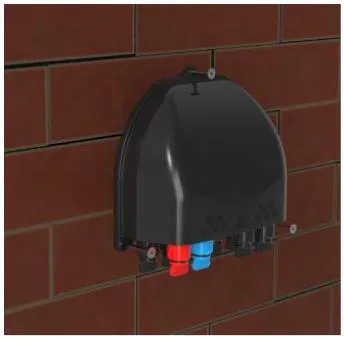

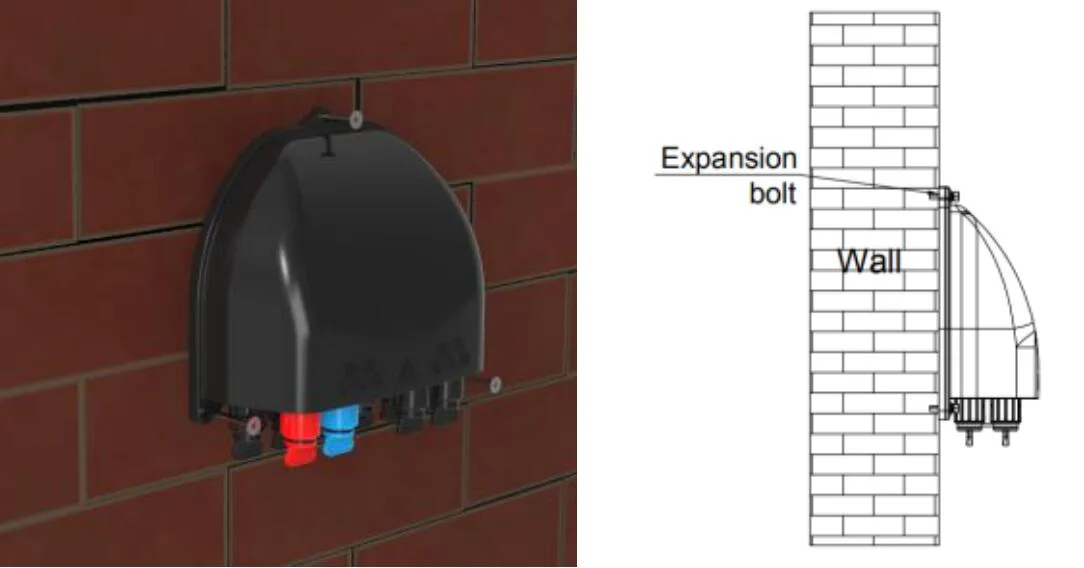

7.1. Насби девор
3 сӯрохиро дар девор тибқи андоза парма кунед Мувофиқи андозагирӣ, сими таваққуф φ7.5 * -ро ҷойгир кунед, қуттиро барои мувофиқ кардани сӯрохиҳо ҷойгир кунед ва истифода баред.
Насби девор

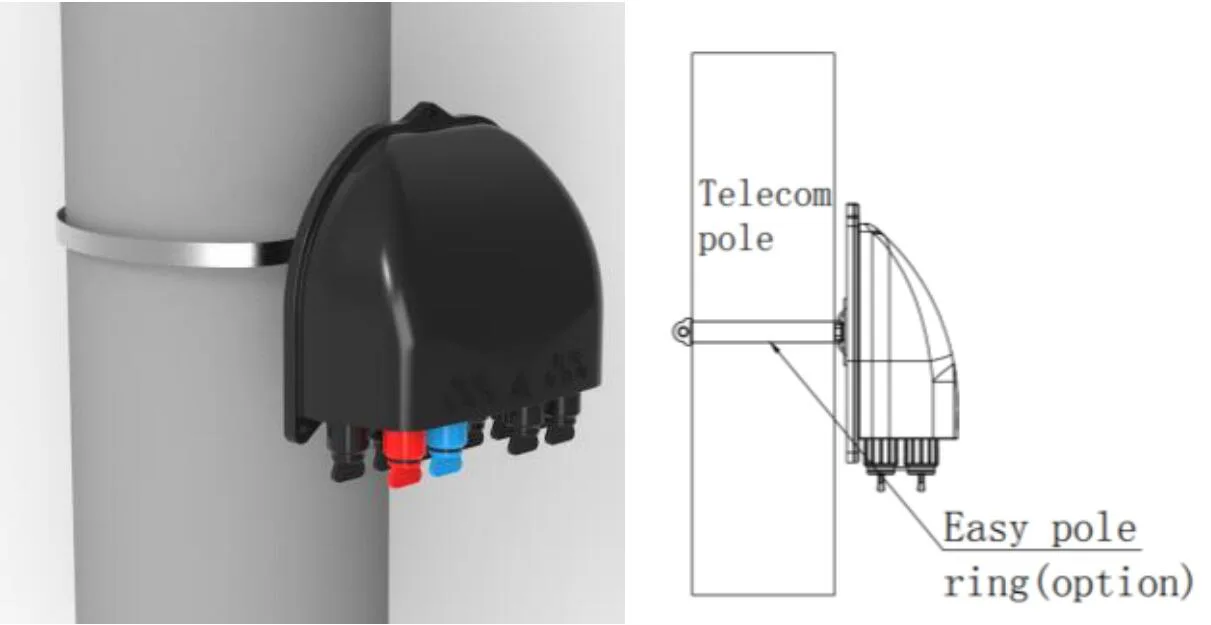

7.2. Насби васлшуда
Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед
Насби васлшуда
7.3. Насб кардани девор (бо тамоюли sable seply)
Мувофиқи андозаи андозагирии сӯрохи спирти рагҳои рехт, сими густаришро ҷойгир кунед бо иддао.
Насби девор (бо табақаи нигоҳдории кабелӣ)
7.4. Насби қуттӣ (бо дӯкони нигоҳдории ноқили кор)
Пӯшидани камарбанди пӯлоди зангногир тавассути ковокии табақи нигоҳдории ноқили рехт ва дар сутунро бо ришта ислоҳ кунед.
Насби қуттӣ (бо дӯкони нигоҳдории ноқили кор)

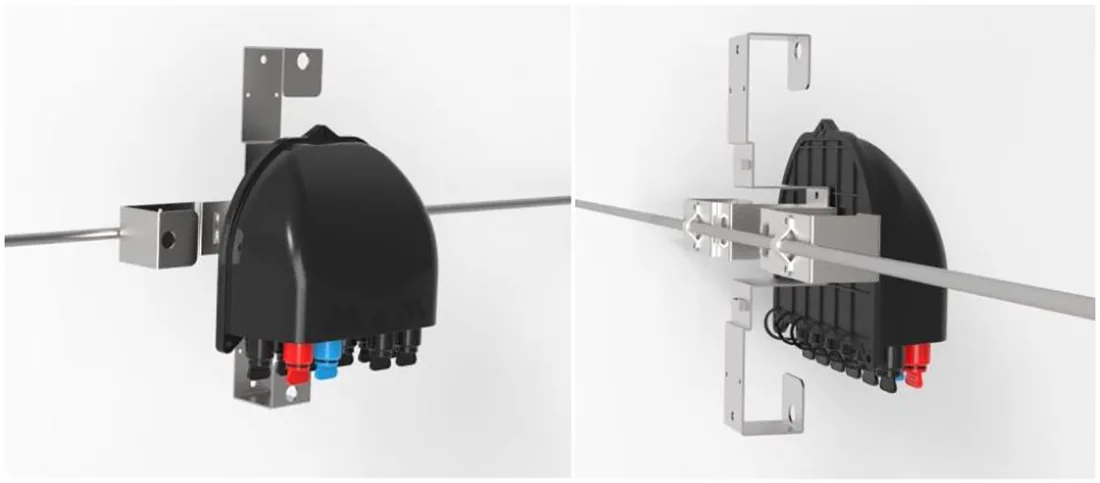

7.5. Насби Aerial-Transal (бо табақаи нигаҳдории ноқилӣ)
Барои ислоҳи қуттии парастор ба пармаи хурди металлӣ истифода баред.
Насби Aerial-Transal (бо табақаи нигаҳдории ноқилӣ)
8.1 адаптери пеш аз пайвастшуда - A (e)
⚫ Қисми тирчаи тирчакунандаи маркаҳои фронтро гардан кунед ва сарпӯши хокро бардоред.
⚫ Сатри Квокс фоскҳои нахи боло аз он иборат аст, ки пайвасткунакҳои фронтро ба васлаки худ гузоред ва сипас тирро гардонед қисми ақрабаки соат.
8.2 адаптери пеш аз пайвастшуда - B (xl)
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед
8.3 адаптери пеш аз пайвастшуда - C
⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.
⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.
⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.
8.4 адаптери пеш аз пайвастшуда - D
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.
⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.
8.5 адаптери пеш аз пайвастшуда - E (а)
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед
⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.
8.6 Adapter-пайвастшуда -f
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед.
| Нущта | Материал | Андоза (мм) | Миқдор | Вазни умумӣ (кг) |
| Бастабандӣ | Картон | 195x195x95 | 1 | 0.7 |
| Картонҳои бастаи берунӣ | Картон | 810x410x510 | 40 | 28.1 |
| Эзоҳ: Бе табақи нигоҳдории ноқили марказ | ||||
