Қуттии ноқилии ноқисии Fireckeck Eard GFS-16SX

1. Умумӣ

1.1 Тавсиф

Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Producted Eddected Node Store Edition Medications, иртиботи боэътимод, ҳифз ва идоракунии хубро барои шабакаи FTTX пешниҳод мекунад.

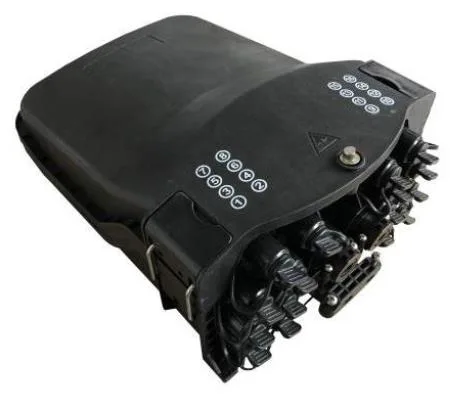

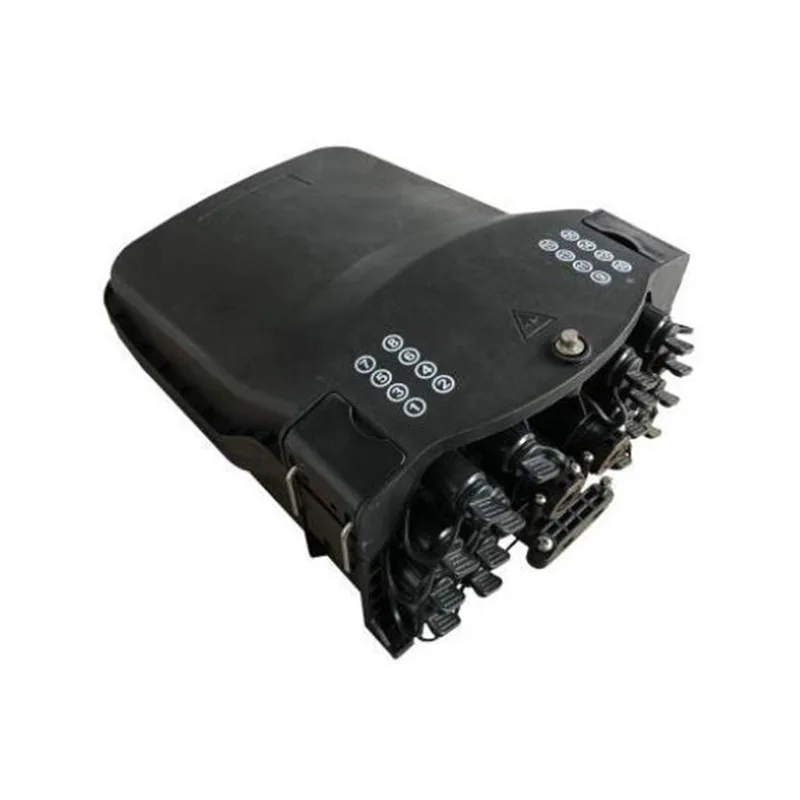

Намуди намуди gfs-16sx

1.2 Стандартҳо мувофиқат мекунанд

Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:

1.3 Муҳити барномаҳо

2. Хусусиятҳо

1. Тарҷумаи фонди такмили ихтисос, фаъолияти осон ва масири оқил.

2. Маводи: PP + GF.

3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.

4. Сатҳи ҳифз то IP65.

5. 1 Сабти кабелии байзавии оптикӣ, 2 филиал оптикӣ ва 16 мутобиқкунандагони пеш аз пайваст.

6. Дигаргоҳҳои гуногуни тақсимшаванда дастрасанд.

7. Усули насб: Пойнишуда, васлшуда, насбшуда, девор.

8. Онро бо табақаи нигаҳдории кабелӣ муҷаҳҳаз барои қонеъ кардани нигаҳдории 50 метр дар сими даврӣ муҷаҳҳаз карда мешавад.

3. Мушаххасот

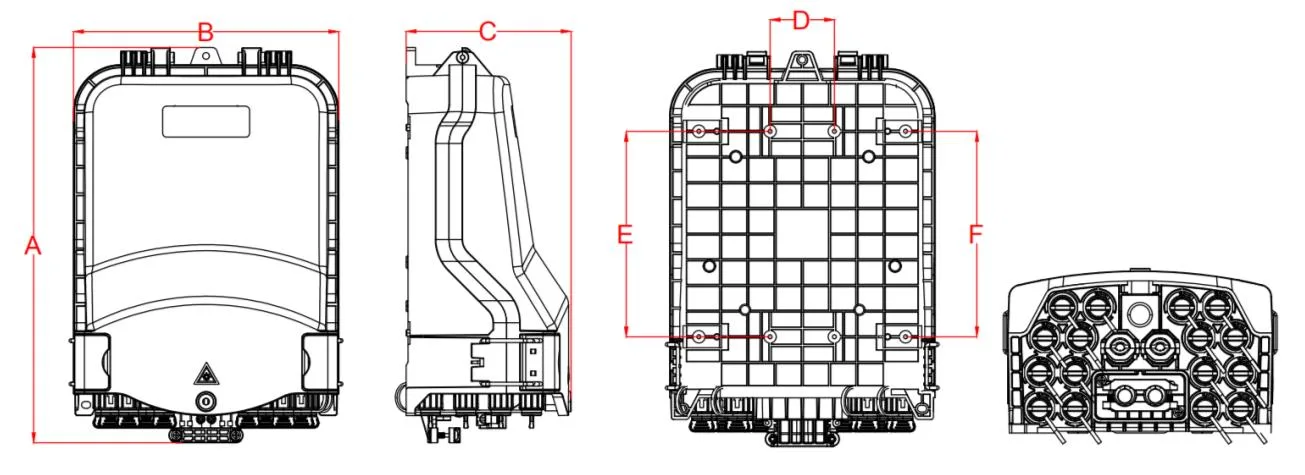

3.1 Мушаххасоти механикӣ

4. Танзимот

4.1 Параметрҳои асосии оптикӣ

Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.

5. Расми маҳсулот

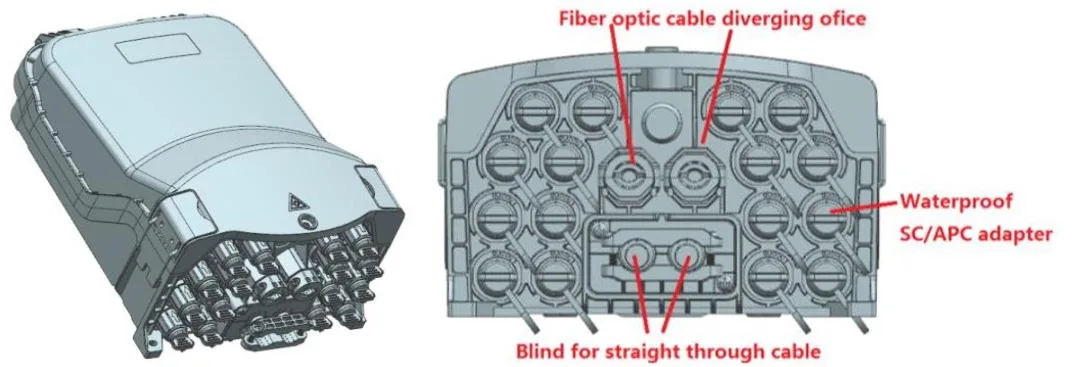

5.1 роҳҳои кабелии маҳсулот:

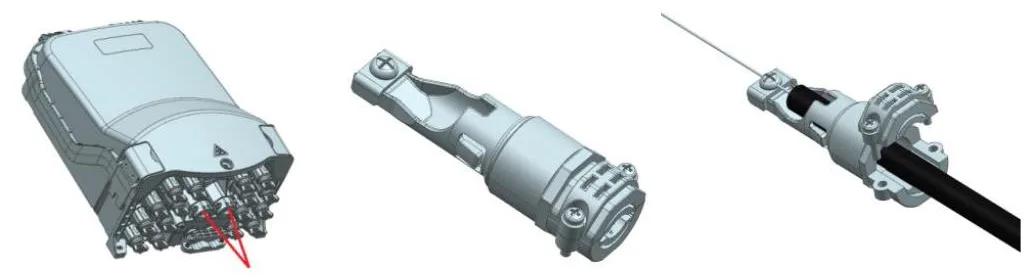

5.2 Сими босуръат

1. Дарҳол кушта шавед ва пайвастшавиро хориҷ кунед.

2. Дар таркиби гардан ва тоза кардани зарфи фишор.

3. Дар табақчаи фишурдасозии қувват.

4. Васлҳои тунук ва қисмҳои пластикии резиниро тоза кунед.

5. Сими резиниро мувофиқи андозаи сими зарурӣ буред.

6. Сибти кушодашударо тавассути сими резинӣ гузаред ва собаро бо сими резинӣ ҷамъ кунед.

7. Аъзои қувватро дар муқова муаррифӣ кунед, зарфи фишорро пахш кунед ва ҷӯшон мустаҳкам кунед, то узви қувватро мустаҳкам кунед.

8. Пӯшидани зарфро пахш кунед ва ҷӯшон мустаҳкам кунед, то кабели оптикӣ мустаҳкам кунед.

9. Компонентҳоро бо кабели оптикӣ ба поён тела диҳед ва маҳкамҳоро маҳкам кунед.

5.3

5.4 роҳҳои кабелии маҳсулот

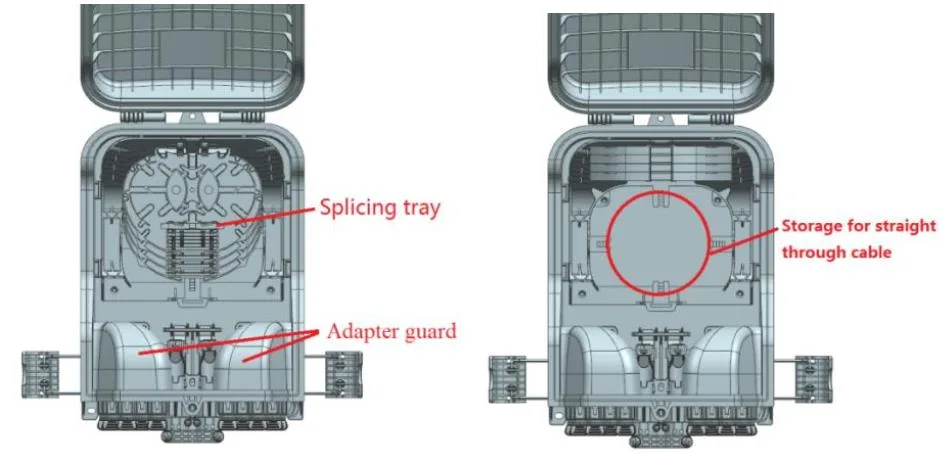

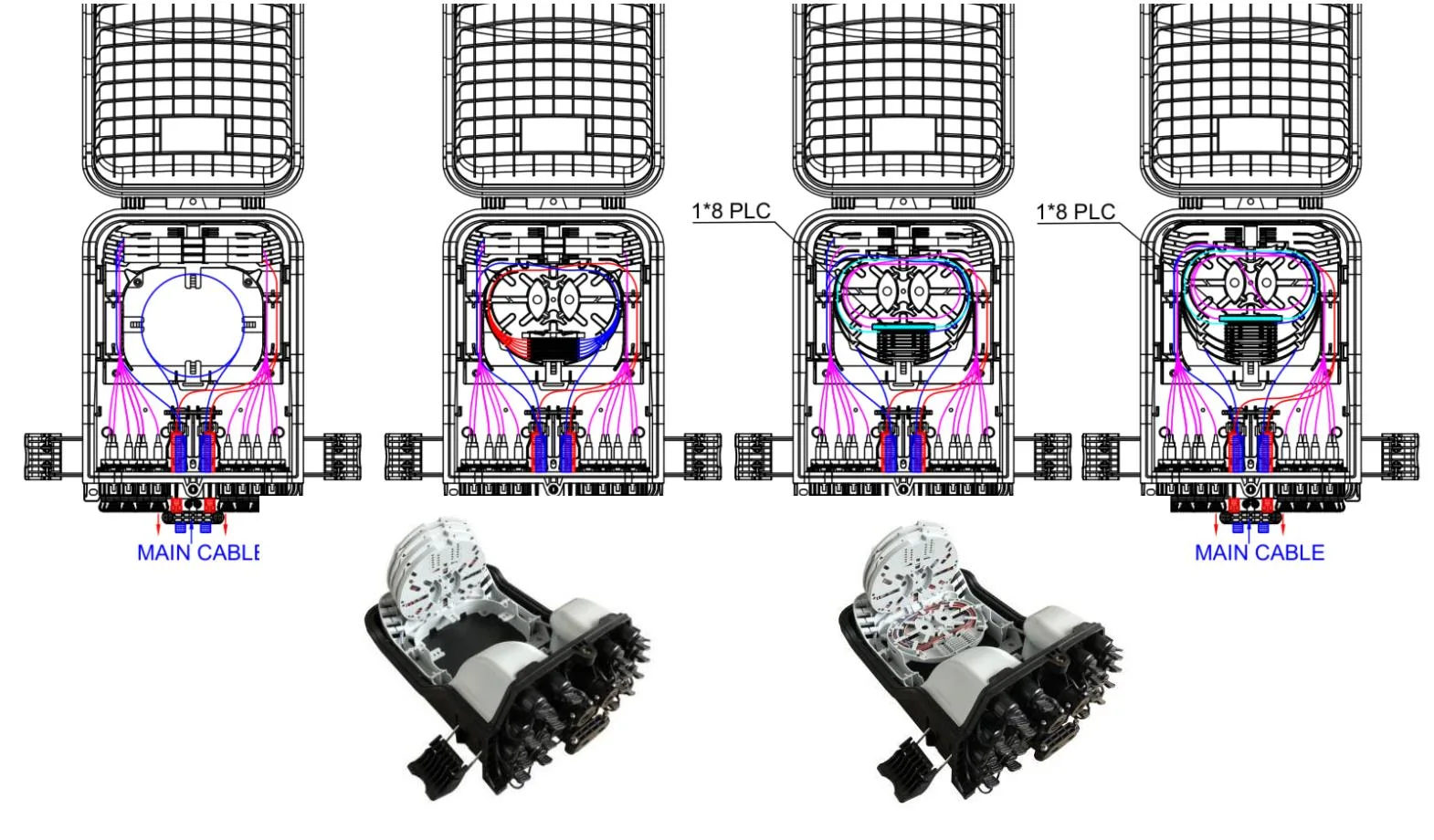

Диаграммаи масири масири GFS-16SX

5.5 Суфраи тақсимкунӣ

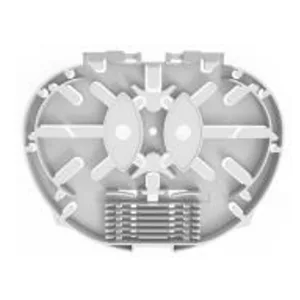

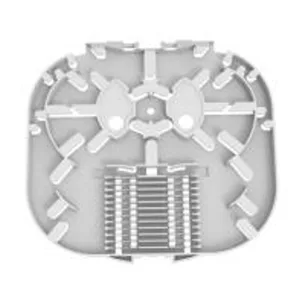

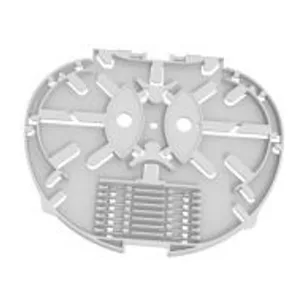

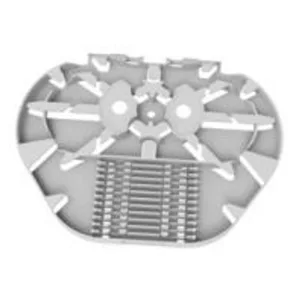

Нущта	Тамошои Splice A	Тамошои Splice B	Spritter traay a-1	Такрори тақсим
Андоза (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Вазни холис (кг)	0.021	0.015	0.021
Расм
Ранг	Ral7035	Ral7035	Ral7035
Материал	PC + ABS	PC + ABS	PC + ABS
Иқтидори тақсимкунии табақ (cores)	12 (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)	8 (1 қабати гармии муҳофизати гармӣ)	6 (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)
Иқтидори тақсимкунандаи табақ (PCS)	1 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm)	/	1  (PLC 1x16, 0.9mm нахи, 60x12x4mm)
Ҳадди аксар (PCS)	4	8	4
Пешфарз (PCS)	2	/	/
Эзоҳ: 1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд. 2. Қоидаҳои танзимотӣ: 1A = 2B = 2B = 2C = 1D = 1E = 2F 3. Намудҳои диски нахӣ пайваста зиёд мешаванд

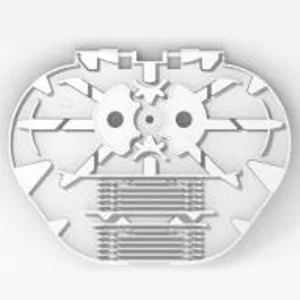

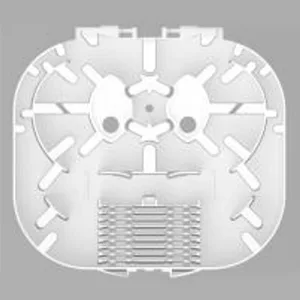

Нущта	Такрори тақсим	Треймензия d	Треймензия e	Тамошои traay e-1
Андозаҳо (H *) W * D, MM)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Вазни холис (кг)	0.018	0.024	0.033	0.033
Расм
Ранг	Ral7035	Ral7035	Ral7035	Ral7035
Материал	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Иқтидори тақсимкунии табақ (cores)	12 (1 қабати гармии муҳофизати гармӣ)	24 (2 қабатҳои тозаи гармии гармӣ)	24 (2 қабатҳои тозаи гармии гармӣ)	18 (2 қабатҳои тозаи гармии гармӣ)
Иқтидори тақсимкунандаи табақ (PCS)	/	/	1 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm)	1 (PLC 1x16, 0.9mm нахи, 60x12x4mm)
Ҳадди аксар (PCS)	8	4	4	4
Пешфарз (PCS)	/	/	/	/
Шарҳ: 1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд. 4. Қоидаҳои конфигуратсия: 1A = 2B = 2B = 2C = 1D = 1E = 2F 3. Намудҳои дискҳои нахӣ пайваста зиёд мешаванд

5.3 Латит

Не	Қисм	Таби истинод	Щисм	Миқдор	Эрод гирифтан
1	Корбарон	/	компютерҳо	1	Дар
2	Гузориши санҷишӣ	/	компютерҳо	1	Дар

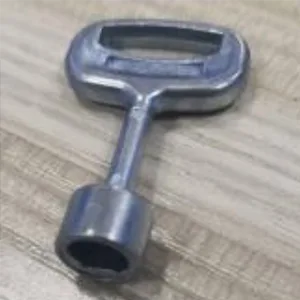

3	Калид		компютерҳо	1	Навъи "D"

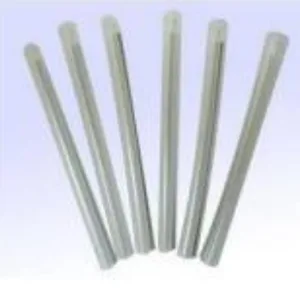

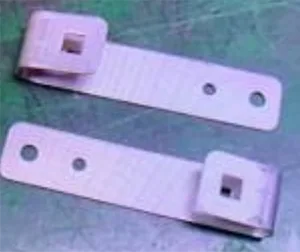

4	Дасти муҳофизати гармидиҳӣ		компютерҳо	16	Л = 45 мм, Ихтиёрӣ ҳамчун дархости муштарӣ

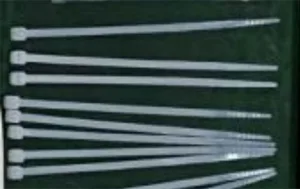

5	Галстзи кабели нейлон		компютерҳо	10	3x100 мм

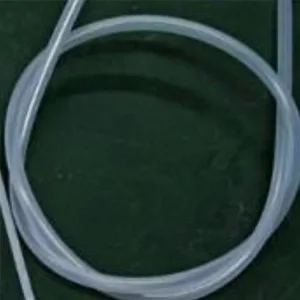

6	Луч		компютерҳо	1	OD5MM X 50 СМ

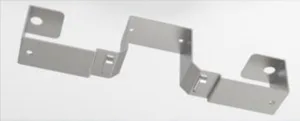

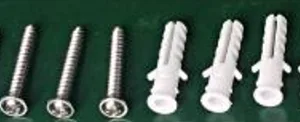

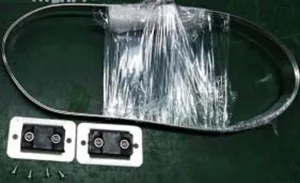

7	Маҷмӯаи девор		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ. Лими пластикии васеъшудаи φ7.5x40 мм, Phills Complishing Squpts M5x40MM.
8	Маҷмӯаи қутб		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
9	Маҷмӯаи ҳавоӣ		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
10	Таркиши нигаҳдории ноқилӣ		компютерҳо	2	Ихтиёрӣ ҳамчун дархости муштарӣ

6. Хусусиятҳои экологӣ

Ин маҳсулот ба Дастури ҳифзи муҳити зист, кадери, симоб, ҳиҷоб, ҳиҷоб, хребенил, пӯлодҳои поливенсионӣ ва хӯлаҳои политений (PBDE) аз ҳад зиёд нест.

7. Насб

7.1. Насби девор

3 сӯрохиро дар девор мувофиқи андоза дар Ҷадвали 2 парма кунед, Pagnksion Lacksion73.5 * 40-ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо гузоред ва дар маҳкамаҳо гузоред.

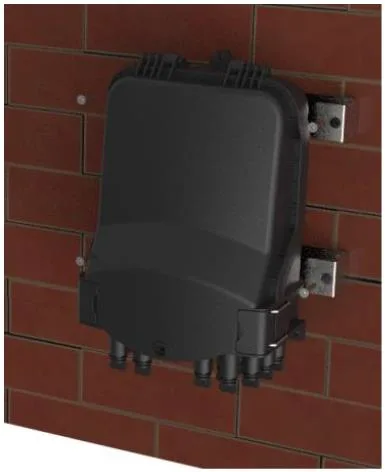

Насби девор

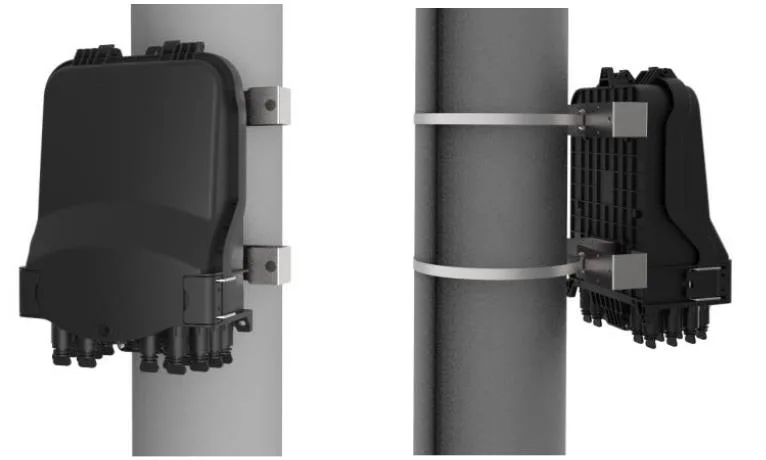

7.2. Насби васлшуда

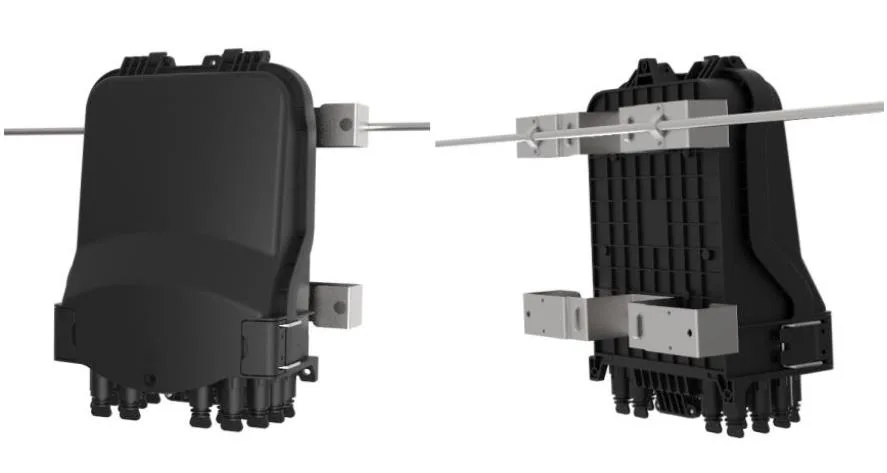

Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед

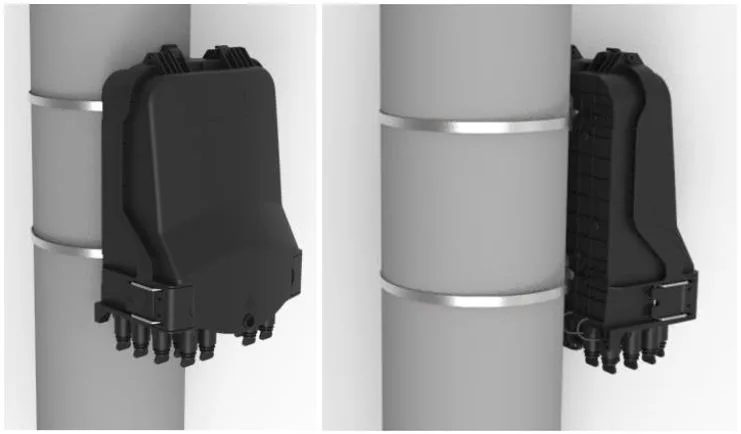

Насби васлшуда

7.3 Сохтори чархдор

Ду насбшударо дар шасси дар болои сим овезон кард ва сипас боэҳтиёт кард, ки парванда афтод. (Pic 6)

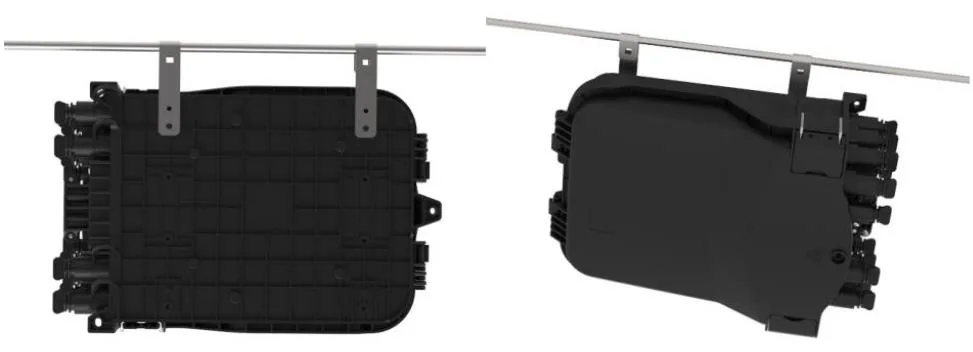

Сохтори Everhead

7. 4

4 сӯрохиро дар девор тибқи андоза кардани сӯрохи ноқили рехтани кабелӣ парма кунед, пичкашони тавсеаи рукуд φ 7.5 * 40-ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо гузоред ва бо иддао маҳкам кунед.

Насб кардани девор (бо тамоюли sable seply)

7.5 Насби васлшуда (бо дӯкони ноқилӣ)

Пӯшидани камарбанди пӯлоди зангногир тавассути ковокии табақи нигоҳдории ноқили рехт ва дар сутунро бо ришта ислоҳ кунед.

Насби қуттӣ (бо дӯкони нигоҳдории ноқили кор)

7.6. Насби Aerial-Transal (бо табақаи нигаҳдории ноқилӣ)

Барои ислоҳи қуттии парастор ба пармаи хурди металлӣ истифода баред.

Насби Aerial-Transal (бо табақаи нигаҳдории ноқилӣ)

8. Комиссияи пайвасткунанда

8.1 адаптери пеш аз пайвастшуда - A (e)

⚫ Қисми тирчаи тирчакунандаи маркаҳои фронтро гардан кунед ва сарпӯши хокро бардоред.

⚫ Сатри Квокс фоскҳои нахи боло аз он иборат аст, ки пайвасткунакҳои фронтро ба васлаки худ гузоред ва сипас тирро гардонед қисми ақрабаки соат.

8.2 адаптери пеш аз пайвастшуда - B (xl)

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед

8.3 адаптери пеш аз пайвастшуда - C

⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.

⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.

⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.

8.4 адаптери пеш аз пайвастшуда - D

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.

⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.5 адаптери пеш аз пайвастшуда - E (а)

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед

⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.6 адаптери пеш аз пайвастшуда - SC

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед.

8.7 адаптерҳои пеш аз пайвастшуда - g

9. Бастаи

1pc дар халтаи ҳубобӣ, 420 * 350 см;

1pc дар картон хурд, 340 * 230 * 150 мм, вазни умумии 1.5 кг;

10pcs дар картонҳои бузурги муайяншуда, 480 * 360 * 360 * 805 мм, вазни умумӣ 16 кило аст.
