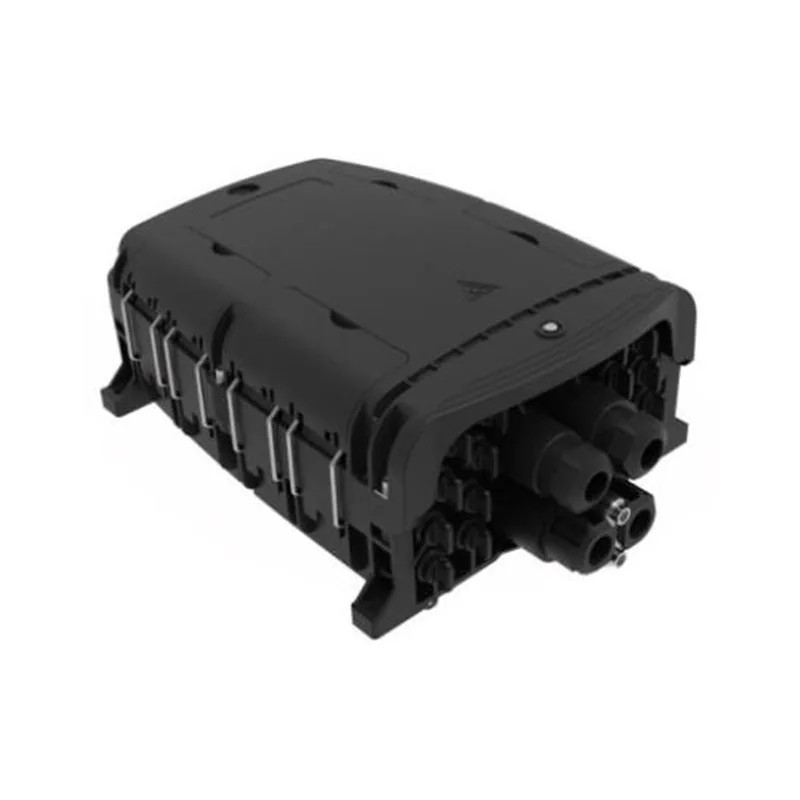

Қуттиҳои пропикати пешакӣ OpiCK GFS GFS-16QX

1. Умумӣ

1.1 Тавсиф

Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Producted Eddected Node Store Edition Medications, иртиботи боэътимод, ҳифз ва идоракунии хубро барои шабакаи FTTX пешниҳод мекунад.

Намуди gfs-16qx

1.2 Стандартҳо мувофиқат мекунанд

Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:

1.3 Муҳити барномаҳо

2. Хусусиятҳо

1. Тарҷумаи фонди такмили ихтисос, фаъолияти осон ва масири оқил.

2. Маводи: PP + GF.

3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.

4. Сатҳи ҳифз то IP68.

5. 1 Сабти кабелии байзавии оптикӣ, 2 филиал оптикӣ ва 16 мутобиқкунандагони пеш аз пайваст.

6. 2 Ҷўйборҳои тақсимкунии навъҳо.

7. Усули насб: Пойнишуда, васлшуда, насбшуда, девор.

3. Мушаххасот

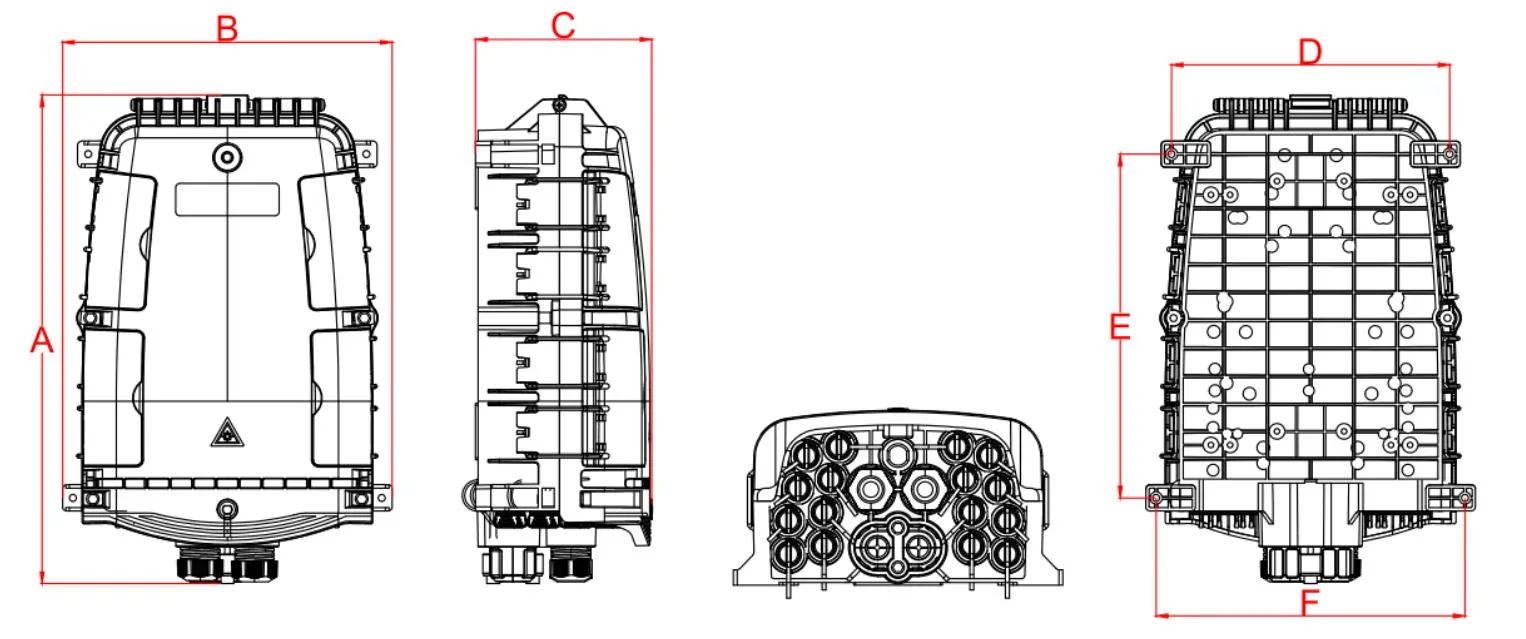

3.1 Мушаххасоти механикӣ

4. Танзимот

4.1 Параметрҳои асосии оптикӣ

Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.

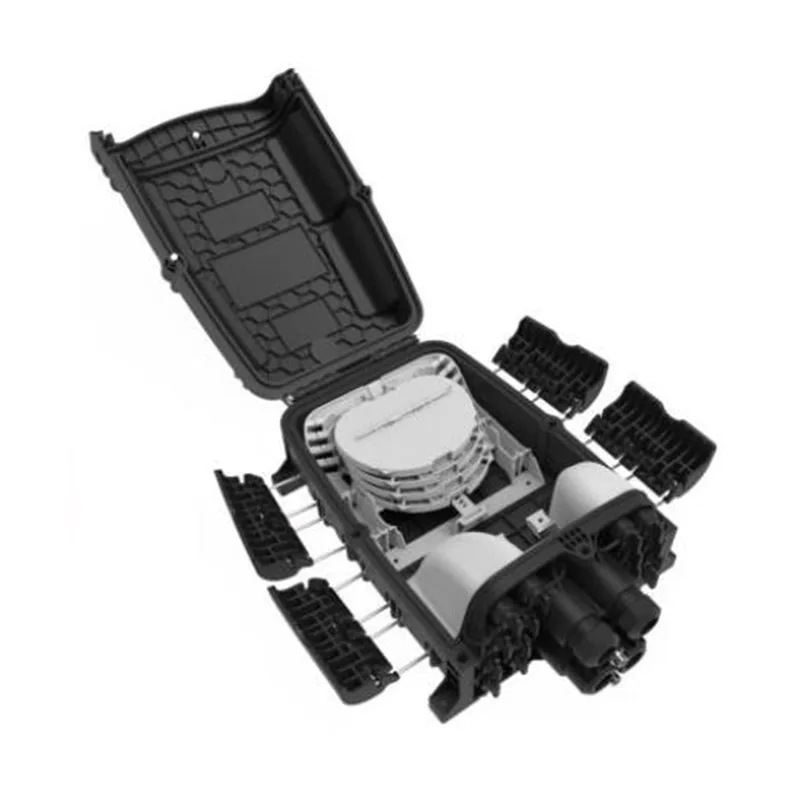

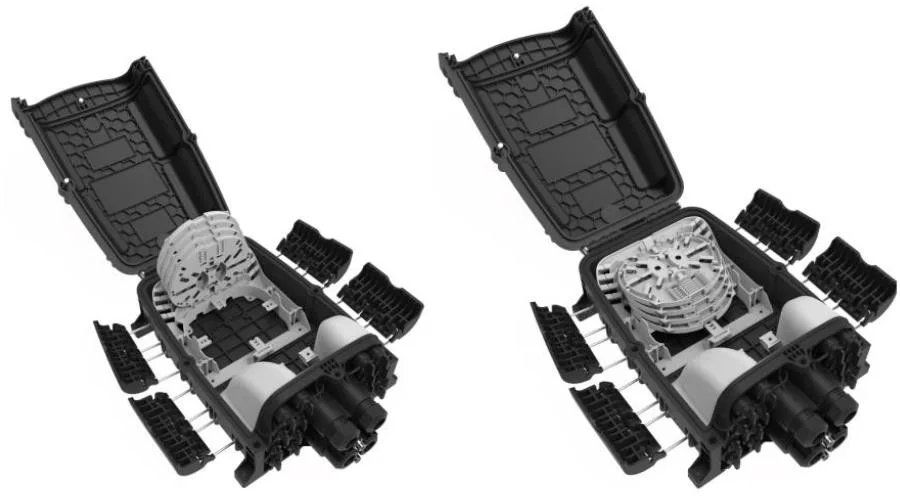

5. Расми маҳсулот

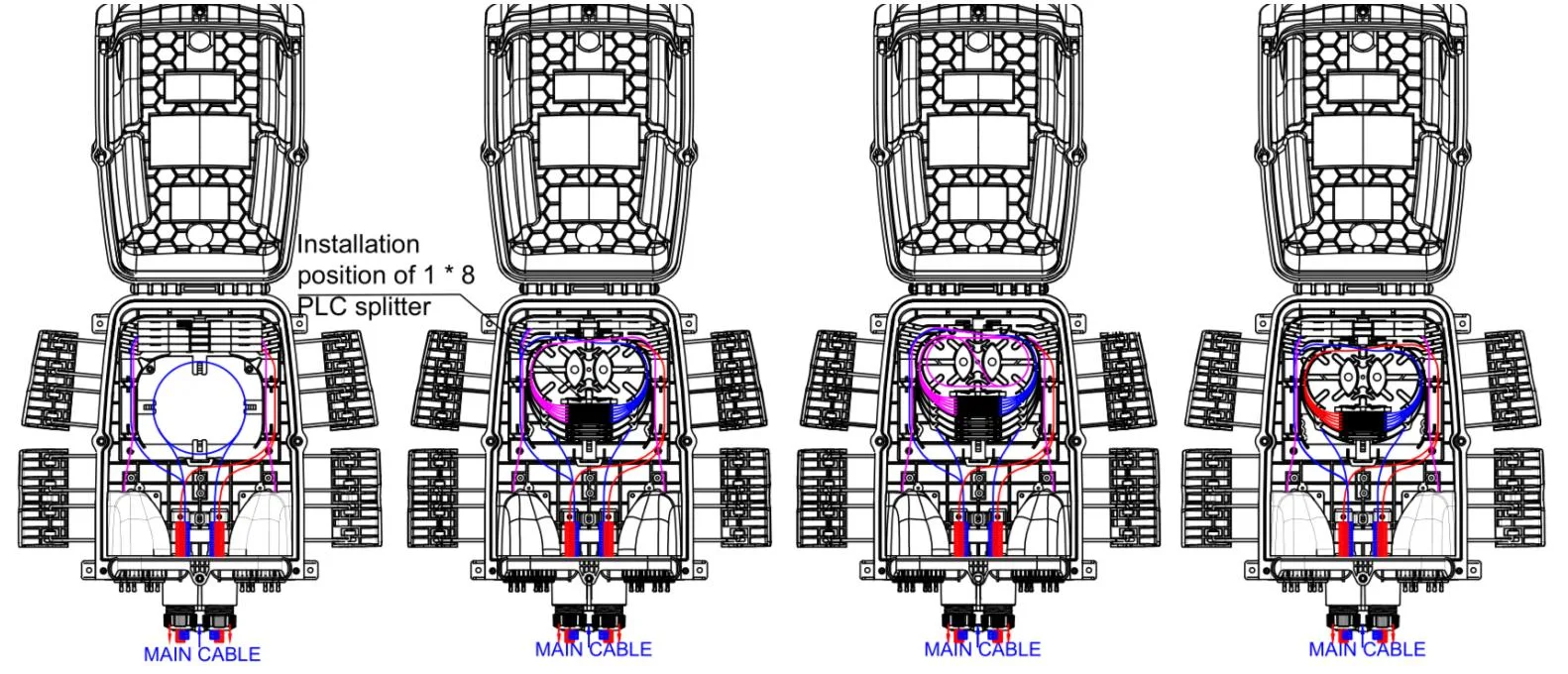

5.1 роҳҳои кабелии маҳсулот:

Диаграммаи масири GFS-16QX

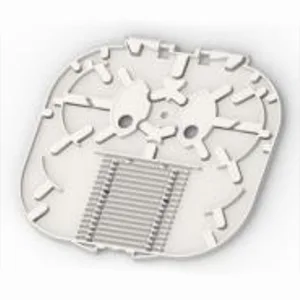

5.2 Суфраи тақсим

Нущта	Тамошои Splice A	Тамошои Splice B	Spritter traay a-1	Такрори тақсим
Андоза (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Вазни холис (кг)	0.021	0.015	0.021	0.018
Расм
Ранг	Ral7035	Ral7035	Ral7035	Ral7035
Материал	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Иқтидори тақсимкунии табақ (cores)	12 (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)	8 (1 қабати гармии муҳофизати гармӣ)	6  (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)	12 (1 қабати гармии муҳофизати гармӣ)
Иқтидори тақсимкунандаи табақ (PCS)	1  (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm)	/	1  (PLC 1x16, 0.9mm нахи, 60x12x4mm)	/
Ҳадди аксар (PCS)	4	8	4	8
Пешфарз (PCS)	2	/	/	2
Эзоҳ: 1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд. 2. Қоидаҳои танзимотӣ: 1A = 2B = 2B = 2C = 1D = 1E = 2F 3. Намудҳои диски нахӣ пайваста зиёд мешаванд

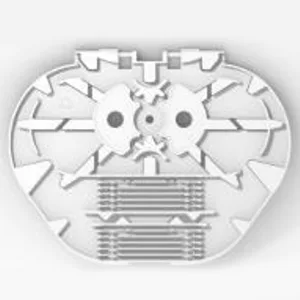

Нущта	Треймензия d	Треймензия e	Тамошои traay e-1	Треймензия f
Андозаҳо (H *) W * D, MM)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Вазни холис (кг)	0.024	0.033	0.033	0.021
Расм
Ранг	Ral7035	Ral7035	Ral7035	Ral7035
Материал	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Иқтидори тақсимкунии табақ (cores)	24 (2 қабатҳои тозаи гармии гармӣ)	24 (2 қабатҳои тозаи гармии гармӣ)	18 (2 қабатҳои тозаи гармии гармӣ)	16 (1 қабати гармии муҳофизати гармӣ)
Иқтидори тақсимкунандаи табақ (PCS)	/	1 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm)	1 (PLC 1x16, 0.9mm нахи, 60x12x4mm)	/
Ҳадди аксар (PCS)	4	4	4	8
Пешфарз (PCS)	/	/	/	/
Шарҳ: 1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд. 4. Қоидаҳои конфигуратсия: 1A = 2B = 2B = 2C = 1D = 1E = 2F 3. Намудҳои дискҳои нахӣ пайваста зиёд мешаванд

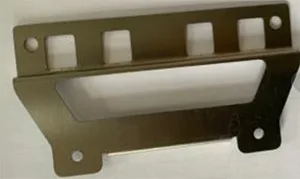

5.3 Латит

Не	Қисм	Таби истинод	Щисм	Миқдор	Эрод гирифтан
1	Корбарон	/	компютерҳо	1	Дар
2	Гузориши санҷишӣ	/	компютерҳо	1	Дар

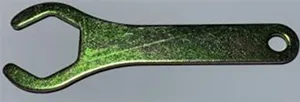

3	Калид		компютерҳо	1	Навъи "D"

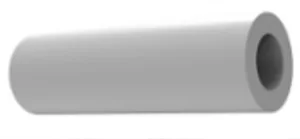

4	Дасти муҳофизати гармидиҳӣ		компютерҳо	16	Л = 45 мм, Ихтиёрӣ ҳамчун дархости муштарӣ
5	Галстзи кабели нейлон		компютерҳо	10	3x100 мм
6	Луч		компютерҳо	1	OD5MM X 50 СМ
7	Маҷмӯаи девор		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ. Лими пластикии васеъшудаи φ7.5x40 мм, Phills Complishing Squpts M5x40MM.
8	Ҳалқа		компютерҳо	2	ᴓ13-19mm
9	Воридоти кабелии оптикӣ		компютерҳо	2
10	Калиди Brace Мӯҳлати чормағз		компютерҳо	1
11	M6 Калон		компютерҳо	1	М6
12	Kit-kit-key-a		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
13	Kit-B насб		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
14	Маҷмӯаи ҳавоӣ		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
15	Таркиши нигаҳдории ноқилӣ		компютерҳо	2	Ихтиёрӣ ҳамчун дархости муштарӣ

6. Хусусиятҳои экологӣ

Ин маҳсулот ба Дастури ҳифзи муҳити зист, кадери, симоб, ҳиҷоб, ҳиҷоб, хребенил, пӯлодҳои поливенсионӣ ва хӯлаҳои политений (PBDE) аз ҳад зиёд нест.

7. Насб

7.1. Насби девор

4 сӯрохиро дар девор, ки дар ҷадвали Ҷадвали 3.1 сӯрохиҳо дар девор парма мекунанд, Pagnksion Backsion73.5 * 40-ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо гузоред ва дар маҳкамаҳо гузоред.

Насби девор

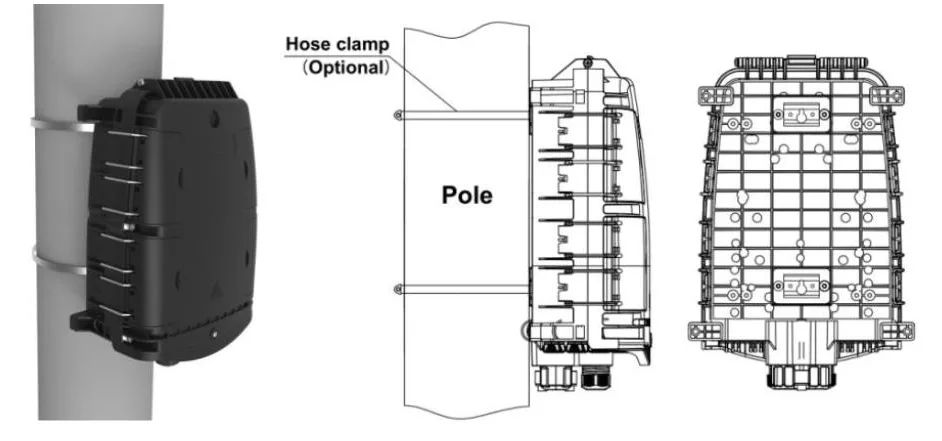

7.2. Насби васлшуда

Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед

Насби васлшуда

7.3 Сохтори чархдор

Ду насбшударо дар шасси дар болои сим овезон кард ва сипас боэҳтиёт кард, пешгирии парванда.

Сохтори Everhead

8. Комиссияи пайвасткунанда

8.1 адаптери пеш аз пайвастшуда - A (e)

⚫ Қисми тирчаи тирчакунандаи маркаҳои фронтро гардан кунед ва сарпӯши хокро бардоред.

⚫ Сатри Квокс фоскҳои нахи боло аз он иборат аст, ки пайвасткунакҳои фронтро ба васлаки худ гузоред ва сипас тирро гардонед қисми ақрабаки соат.

8.2 адаптери пеш аз пайвастшуда - B (xl)

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед

8.3 адаптери пеш аз пайвастшуда - C

⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.

⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.

⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.

8.4 адаптери пеш аз пайвастшуда - D

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.

⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.5 адаптери пеш аз пайвастшуда - E (а)

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед

⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.6 адаптери пеш аз пайвастшуда - SC

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед.

8.7 адаптерҳои пеш аз пайвастшуда - g

9. Бастаи

1pc дар халтаи ҳубобӣ, 400 * 480 мм;

1pc дар картон хурд, 385 * 260 * 150 мм, вазни умумӣ 3,5 кг;

8pcs дар як картонҳои бузурги муайяншуда, 540 * 405 * 640 мм, вазни умумӣ 29 кг мебошад.
