Қуттии ноқуриҳои пешакии оптикӣ

1. Умумӣ

1.1 Тавсиф

Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Produck Node Store Store, пайвастагии зуд ва боэътимод, муҳофизати хуб ва идоракунии FTTX шабака.

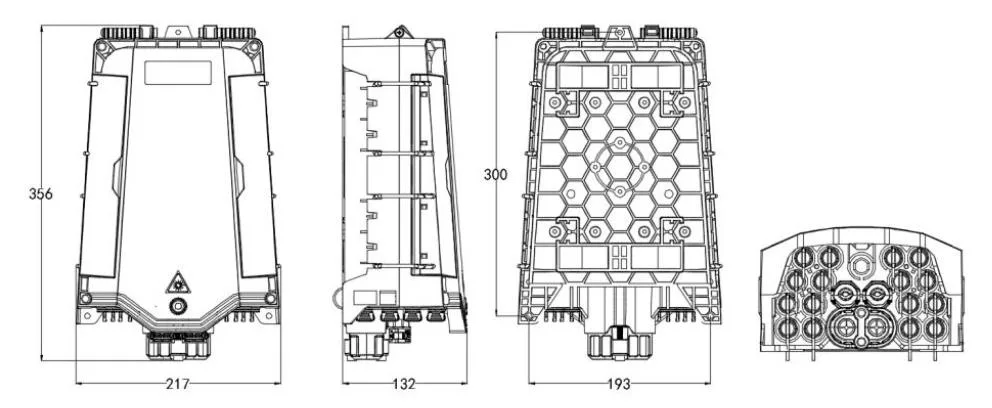

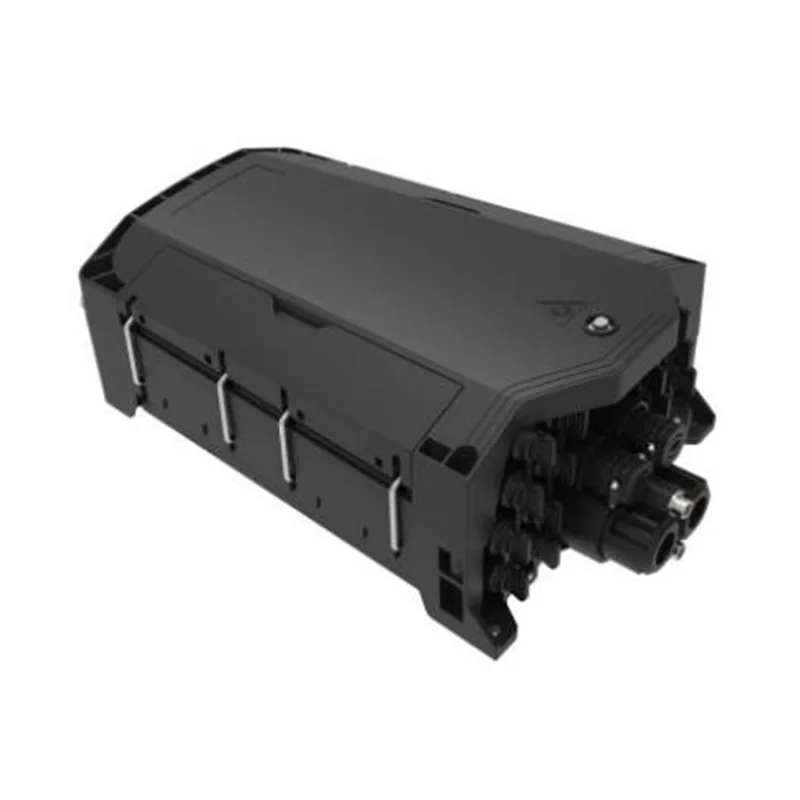

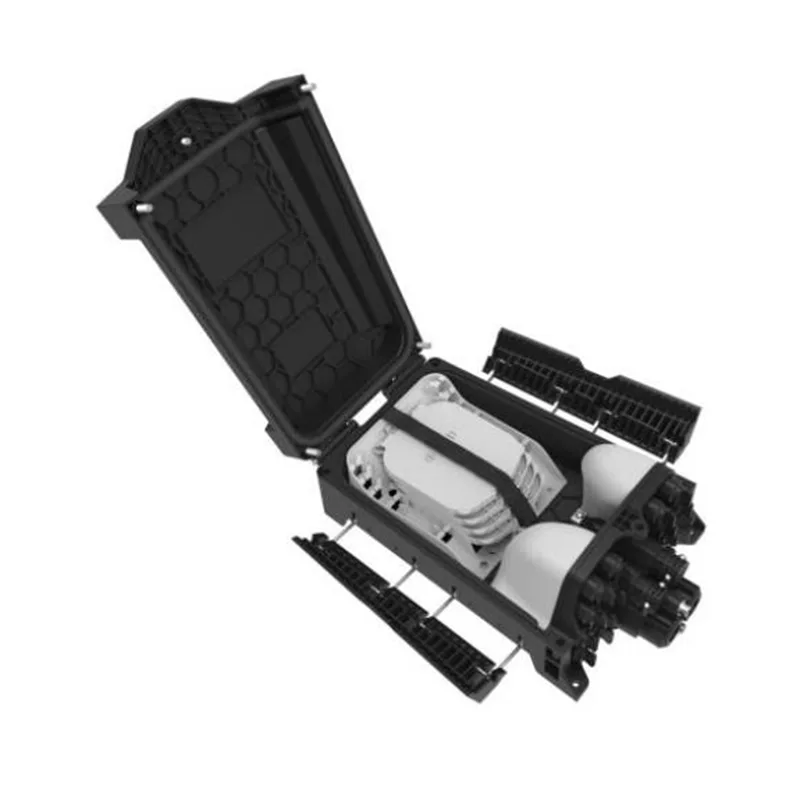

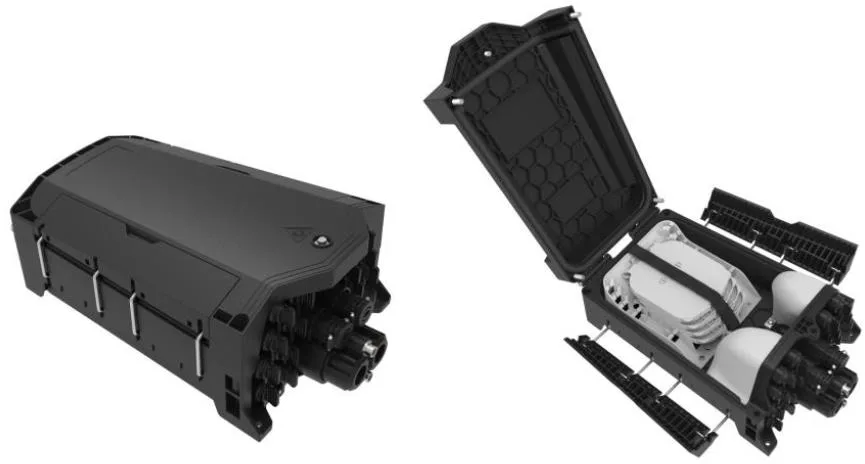

Намуди зоҳирии GFS-016-007c

1.2 Стандартҳо мувофиқат мекунанд

Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:

1.3 Муҳити барномаҳо

2. Хусусиятҳо

1. Нишони поёни ва болопӯши болоӣ аз ҷониби кафшер кардани табақе гарм кафшер карда мешаванд, ки он нест.

2. Маводи: PP + GF.

3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.

4. Сатҳи ҳифз то IP68.

5. 1 Сабти кабелии байзавии оптикӣ, 2 филиал оптикӣ ва 16 мутобиқкунандагони пеш аз пайваст.

6. Намудҳои гуногуни ҷўйборҳои тақсимшаванда дастрасанд.

7. Усули насб: Пойнишуда, васлшуда, насбшуда, девор.

3. Мушаххасот

3.1 Мушаххасоти механикӣ

4. Танзимот

4.1 Параметрҳои асосии оптикӣ

Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.

5. Расми маҳсулот

5.1 роҳҳои кабелии маҳсулот:

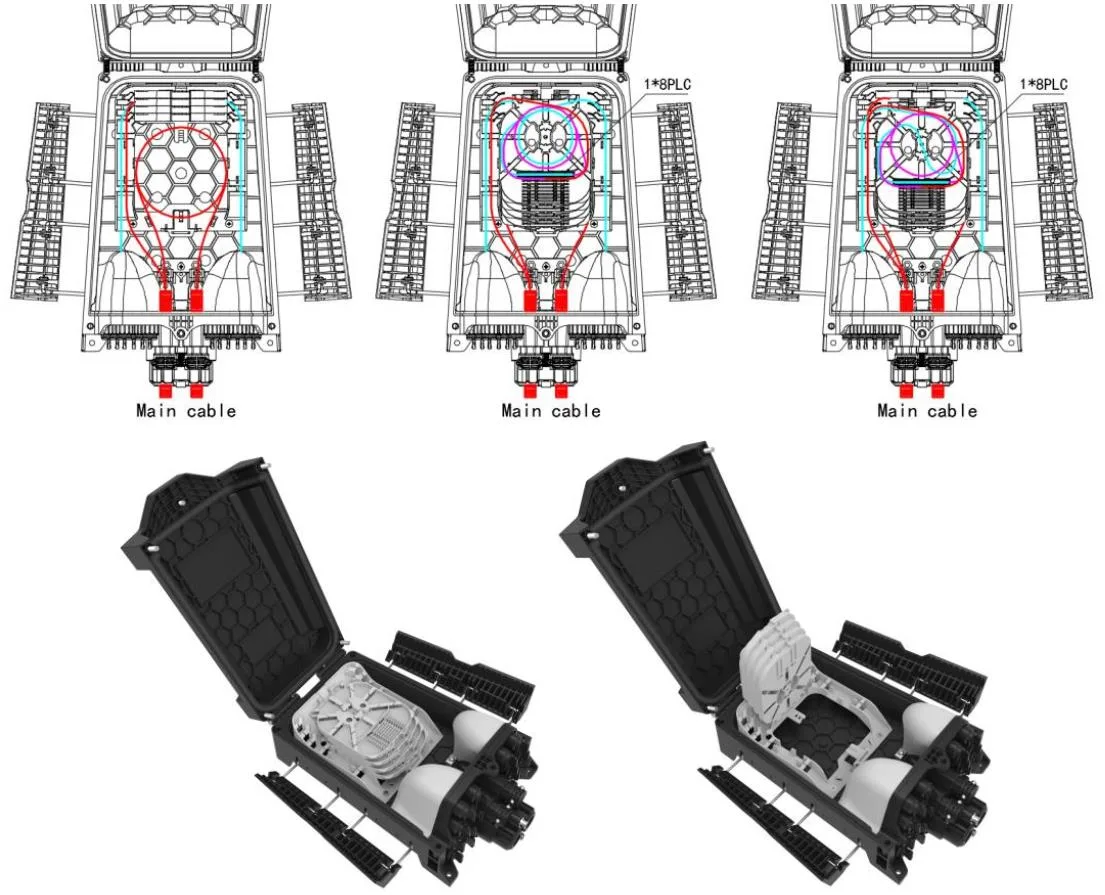

Диаграммаи масири GFS-016-007c

5.2 Суфраи тақсим

Нущта	Тамошои Splice A	Тамошои Splice B	Такрори тақсим
Андозаҳо (H * W * D, MM)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Вазни холис (кг)	0.017	0.026	0.026
Расм
Ранг	Pantone 428C	Pantone 428C	Pantone 428C
Материал	PC + ABS / ABS	PC + ABS / ABS	PC + ABS / ABS
Иқтидори тақсимкунии табақ (cores)	12  (1 қабати гармии муҳофизати гармӣ)	16  (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)	2 (2 қабатҳои доғи дағалонаи гармшудаи гармӣ)
Тавоноии мукаммал (PCS)	/	1  (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm)	2 (PLC 1x2, 1х4, 1х4, 1х8, 0,9 мм нахи, 60x7x4mm), 1 (PLC 1x16, 0.9mm нахи, 60x12x4m), 1  (1 * 2 ФҶТ, 0.9mm нахи, ø30 * 60мм)
Ҳадди аксар (PCS)	8	4	4
Пешфарз (PCS)	/	4	/

Шарҳ:

1. Ҷўйборҳои дар боло овардашуда мувофиқи талабот омехта карда мешаванд.

2. Қоидаҳои танзимотӣ: 2A = 1B = 1C = 1C Намудҳои диски нахӣ пайваста зиёд мешаванд

5.3 Латит

Не	Қисм	Таби истинод	Щисм	Миқдор	Эрод гирифтан
1	Корбарон	/	компютерҳо	1	Дар
2	Гузориши санҷишӣ	/	компютерҳо	1	Дар

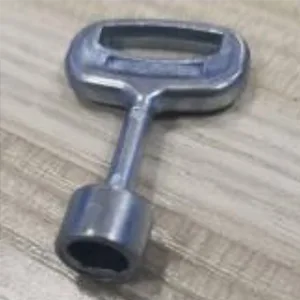

3	Калид		компютерҳо	1	Навъи "D"

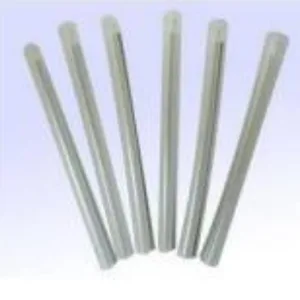

4	Дасти муҳофизати гармидиҳӣ		компютерҳо	16	L = 45mm, ихтиёрӣ ҳамчун дархости муштарӣ

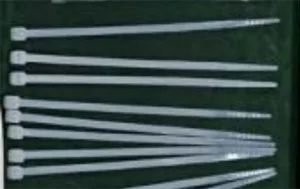

5	Галстзи кабели нейлон		компютерҳо	10	3x100 мм

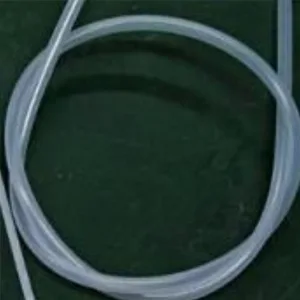

6	Луч		компютерҳо	1	OD5MM X 50 СМ
7	Маҷмӯаи девор		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ. (Сими пластикии пластикӣ φ0x40mm, phillips, ки Филмҳои худфаъолиятҳо m5x40 мм.)
8	M6 Калон		компютерҳо	1	М6
9	Маҷмӯаи қутб		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ
10	Маҷмӯаи ҳавоӣ		маьмӯъ	1	Ихтиёрӣ ҳамчун дархости муштарӣ

6. Хусусиятҳои экологӣ

Ин маҳсулот ба Дастури ҳифзи муҳити зист, CADERER, Меркурий, симоб, христиум, эҳтимолияти этипениль (PBDE) ва дифени политалист (PBDE) аз ҳад зиёд нест.

7. Насб

7.1. Насби девор

3 сӯрохиро дар девор, ки дар ҷадвали Ҷадвали 3.1 сӯрохиҳо дар девор парма мекунанд, Pagnksion Backsion7.5 * 40-ро ҷойгир кунед, қуттиро барои мувофиқат кардани сӯрохиҳо ҷойгир кунед ва истифода баред.

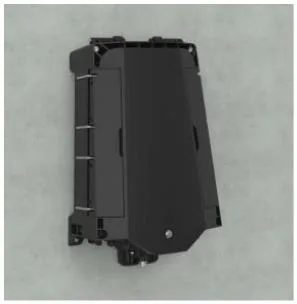

Насби девор

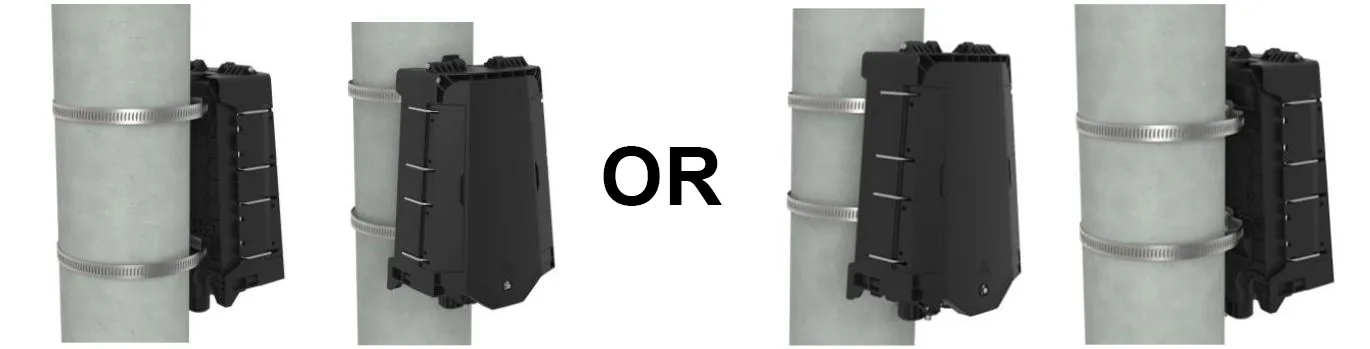

7.2. Насби васлшуда

Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед

Насби васлшуда

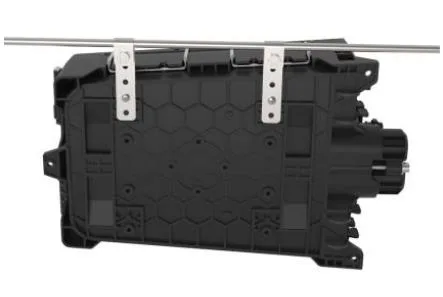

7.3 Насби девор насбшуда (бо табақаи нигоҳдории кабелӣ)

Ду насбшударо дар шасси дар болои сим овезон кард ва сипас боэҳтиёт кард, пешгирии парванда.

Сохтори Everhead

8. Комиссияи пайвасткунанда

8.1 адаптери пеш аз пайвастшуда - A (e)

⚫ Қисми тирчаи тирчакунандаи маркаҳои фронтро гардан кунед ва сарпӯши хокро бардоред.

⚫ Сатри Квокс фоскҳои нахи боло аз он иборат аст, ки пайвасткунакҳои фронтро ба васлаки худ гузоред ва сипас тирро гардонед қисми ақрабаки соат.

8.2 адаптери пеш аз пайвастшуда - B (xl)

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед

8.3 адаптери пеш аз пайвастшуда - C

⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.

⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.

⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.

8.4 адаптери пеш аз пайвастшуда - D

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.

⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.5 адаптери пеш аз пайвастшуда - E (а)

⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед

⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

8.6 Adapter-пайвастшуда -f

⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;

XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;

⚫ Сими баҳорро ба ғилдирак дохил кунед;

⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;

⚫ Сими чармии чармро часпонед.

8.7 адаптерҳои пеш аз пайвастшуда - g

9. Бастаи

1pc дар халтаи ҳубобӣ, 480 * 400 мм;

1pc дар картон хурд, 365 * 215 * 145 мм, вазни умумии 2.1 кг;

8pcs дар картонҳои бузурги муайяншуда, 470 * 385 * 615 мм, вазни умумӣ 18 кг.
