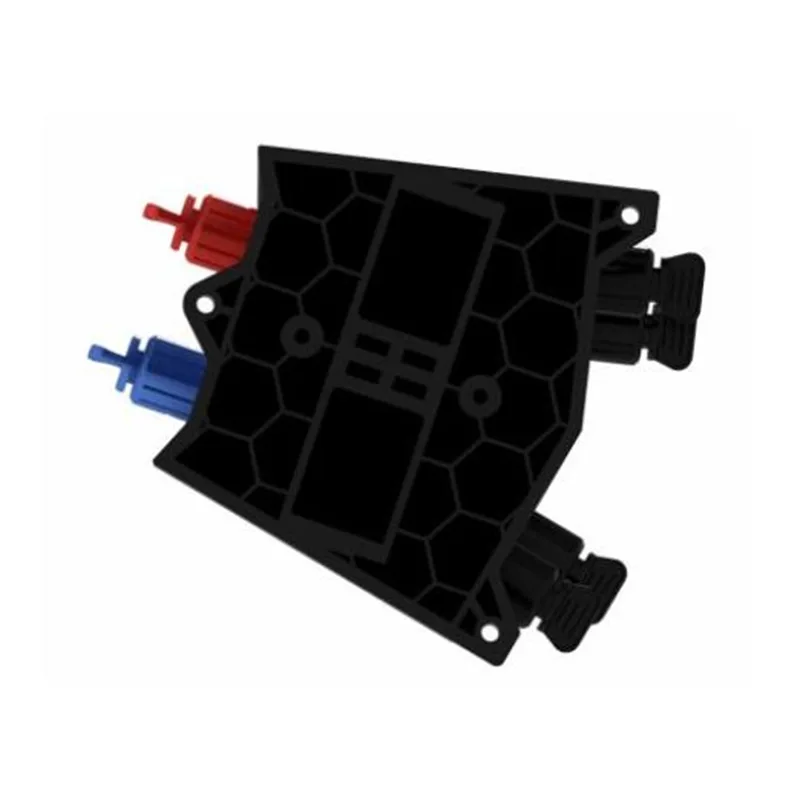

1.1 Тавсиф
Қуттии тақсимшудаи оптикӣ ҳамчун таҷҳизоти пешрафтаи FTTX Producted Eddected Node Store Edition Medications, иртиботи боэътимод, ҳифз ва идоракунии хубро барои шабакаи FTTX пешниҳод мекунад.
| Навъи истеҳсолӣ | Тасниф |
| Gfs-004-002c | Қуттии пропикати пешакӣ |

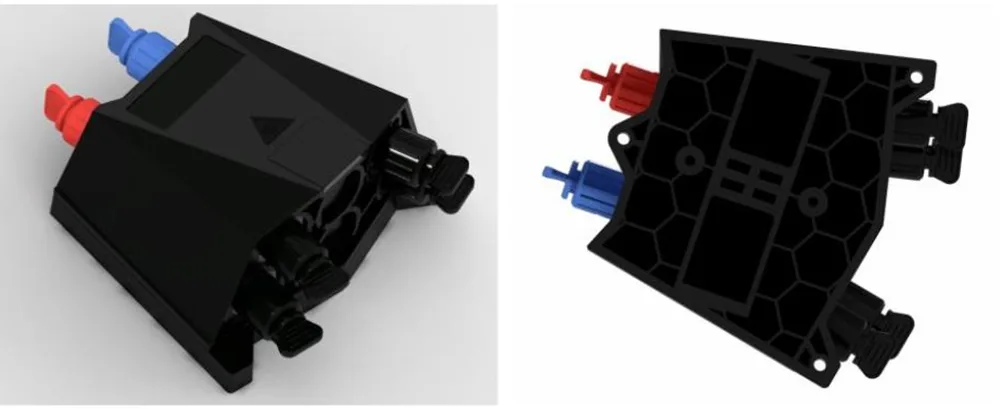

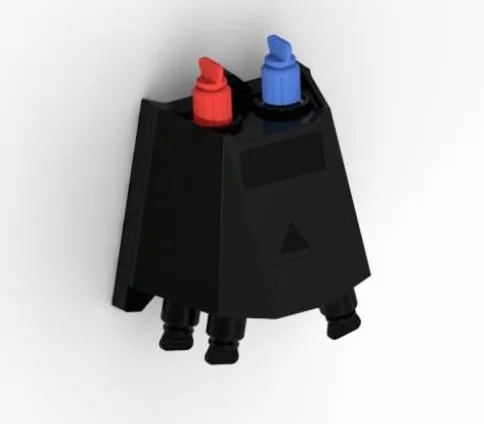

Намуди gfs-004-002c
1.2 Стандартҳо мувофиқат мекунанд
Истеҳсоли маҳсулоти пешниҳодшуда тибқи стандартҳои зерин таҳия ва озмуда мешавад:
| Ин-t g.652 | Хусусиятҳои нахи оптикии ягона |
| IEC 60794-1-1 | Шаблонҳои оптикӣ-Қисми 1-1: Мушаххасоти умумӣ-умумӣ |
| IEC 60794-12 | Шаблонҳои нахи оптикӣ-Қисми 1-2: Тартиби санҷиши ноқилӣ-ибтидоии оптикӣ |
1.3 Муҳити барномаҳо
| Нущта | Баҳо додан |
| Ҳарорати амалиёт | -40 + + 65 ºC |
| Ҳарорати насб | -5 + 40 ºC |
| Ҳарорати нигоҳдорӣ | -40ºC ~ + 65 ºC |
| Фишори атмосфера | 70 ~ 106kpa |
| Намии нисбӣ | ≤93% (+ 40 ℃) |
1. Нишони поёни ва болопӯши болоӣ аз ҷониби кафшер кардани табақе гарм кафшер карда мешаванд, ки он нест.
2. Маводи: PP + GF.
3 бошад. Далели таруузӣ, обдиҳии обдор, хок, ба пиршавӣ.
4. Сатҳи ҳифз то IP68.
5. Интерьер бо 1x2 FOTPACTED-и ФМТ-ро ҷудо мекунад + 1x4 PLC SPLLTRER ё 1X4 Splital Sparitter.
6. Усули насб: Пойгоҳҳо, васлшуда, насбшуда, деворҳо.
3.1 Мушаххасоти механикӣ
| Нущта | Мушаххасот | Эрод гирифтан |
| Маводи манзил | Pp + gf | |
| Маводи лавозимоти металлӣ | Пӯлоди серғизо хушсифат | |
| Андозагирии берунӣ (MM) | 157 * 139 * 75mm | |
| Ранг | Сиёҳ | |
| Ҷойгоҳи сӯрохи (MM) | 122 * 104 | |
| Шумораи мутобиқкунандагони қаблан пайвастшуда | 10 | |
| Ду тақсим | 1x2 FOTPPLATENTER + 1X4 PLC SPLATER | |
| Синфи IP | IP68 | |
| Оташ | Ul94-HB | Иьро накардани ӯҳдадорӣ |
| Санҷиши намаки нейтрӣ (NSS) | 48h |
Параметрҳои оптикӣ
| Ду тақсим | (DB) | Rl (DB) | (DB) | Усули санҷиш | |
| Ду тақсим | Қутти тақсимот | ||||
|
1 * 2 ФПТ (90/10) + 1 * 4 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФПТ (90%) | ≤1 | ≥55 | ≤1.2 |
Илова: IEC61300-4-4 RL: IEC61300-3-6 Усули 1 |
| 1 * 2 ФМТ (10%) + 1 * 4 PLC |
≤18.60 | ≥55 | ≤188.80 | ||
|
1 * 2 ФПТ (80/20) + 1 * 4 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФМТ (80%) | ≤1. 40 | ≥55 | ≤1.6 | |
| 1 * 2 ФМТ (20%) + 1 * 4 PLC |
≤15.5 | ≥55 | ≤15.7 | ||
|
1 * 2 ФПТ (70/30) + 1 * 4 PLC SPLATTER бо пайвасткунаки SCAPC |
1 * 2 ФМТ (70%) | ≤2.1 | ≥55 | ≤2.5 | |
| 1 * 2 ФМТ (30%) + 1 * 4 PLC |
≤13.4 | ≥55 | ≤13.6 | ||
| 1 * 2 ФПТ (60/40) + 1 * 4 PLC SPLATER, бо пайвасткунаки SCAPC |
1 * 2 ФМТ (60%) | ≤2.8 | ≥55 | ≤3 | |
| 1 * 2 ФМТ (40%) + 1 * 4 PLC |
≤12.3 | ≥55 | ≤12.5 | ||
| 1 * 2 ФПТ (50/50) + 1 * 4 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 2 ФПТ (50%) | ≤3.7 | ≥55 | ≤3.9 | |
| 1 * 2 ФПТ (50%) + 1 * 4 PLC |
≤11.2 | ≥55 | ≤11.4 | ||
|
1 * 4 PLC SPLATER бо пайвасткунаки SCAPC |
1 * 4 PLC | ≤7.1 | ≥55db | ≤7.3 | |
Параметрҳои оптикӣ дар ҷадвал нишон дода шудаанд, ва метавонанд мувофиқи талабот истифода шаванд.
5.1 роҳҳои кабелии маҳсулот:
1 * 2 ФБТ + 1 * 4 4 PLC PLAPS SPAPSPING
5.2 лавозимот
| Не | Қисм | Таби истинод | Щисм | Миқдор | Эрод гирифтан |
| 1 | Корбарон | / | компютерҳо | 1 | Дар |
| 2 | Гузориши санҷишӣ | / | компютерҳо | 1 | Дар |
| 3 | Маҷмӯаи девор |
 |
маьмӯъ | 1 | Ихтиёрӣ ҳамчун дархости муштарӣ |
| 4 | Маҷмӯаи қутб |
 |
маьмӯъ | 1 | Ихтиёрӣ ҳамчун дархости муштарӣ |
| 5 | Aerial-насбшуда маҷмӯа |
 |
маьмӯъ | 1 | Ихтиёрӣ ҳамчун дархости муштарӣ |
Ин маҳсулот ба Дастури ҳифзи муҳити зист, кадери, симоб, ҳиҷоб, ҳиҷоб, хребенил, пӯлодҳои поливенсионӣ ва хӯлаҳои политений (PBDE) аз ҳад зиёд нест.

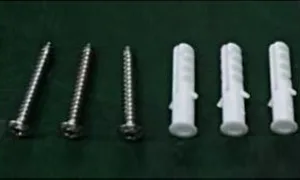

7.1. Насби девор
3 сӯрохиро дар девор тибқи андоза парма кунед Мувофиқи андозагирӣ, сими таваққуф φ7.5 * -ро ҷойгир кунед, қуттиро барои мувофиқ кардани сӯрохиҳо ҷойгир кунед ва истифода баред.
Насби девор

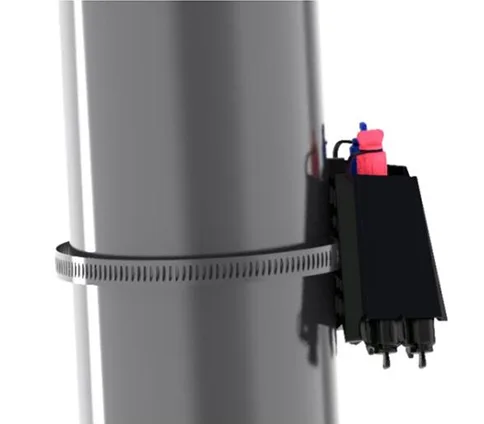

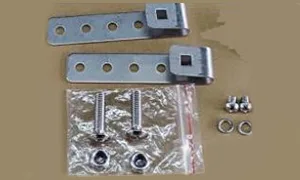

7.2. Насби васлшуда

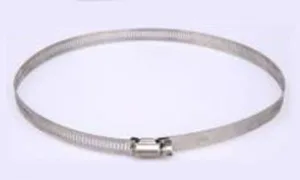

Ринги ҳалқаро тавассути ковокии табақи қафо гузаред ва онро дар қутби телекоммуникатсия ислоҳ кунед.
Насби васлшуда

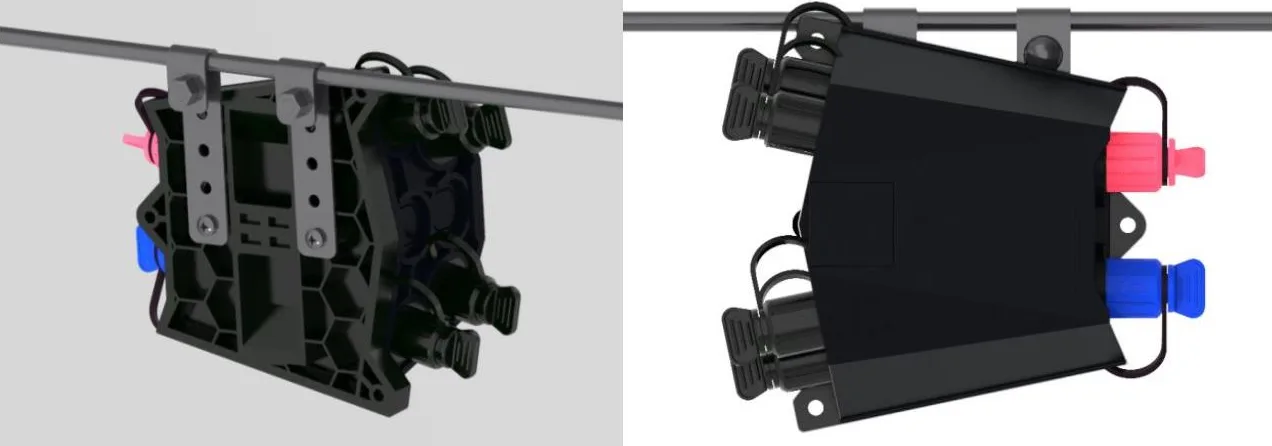

7.3. Сохтори Everhead
Капассро дар шасси дар болои сим овезон кунед ва сипас боэҳтиёт кард, пешгирии парванда.
Сохтори Everhead

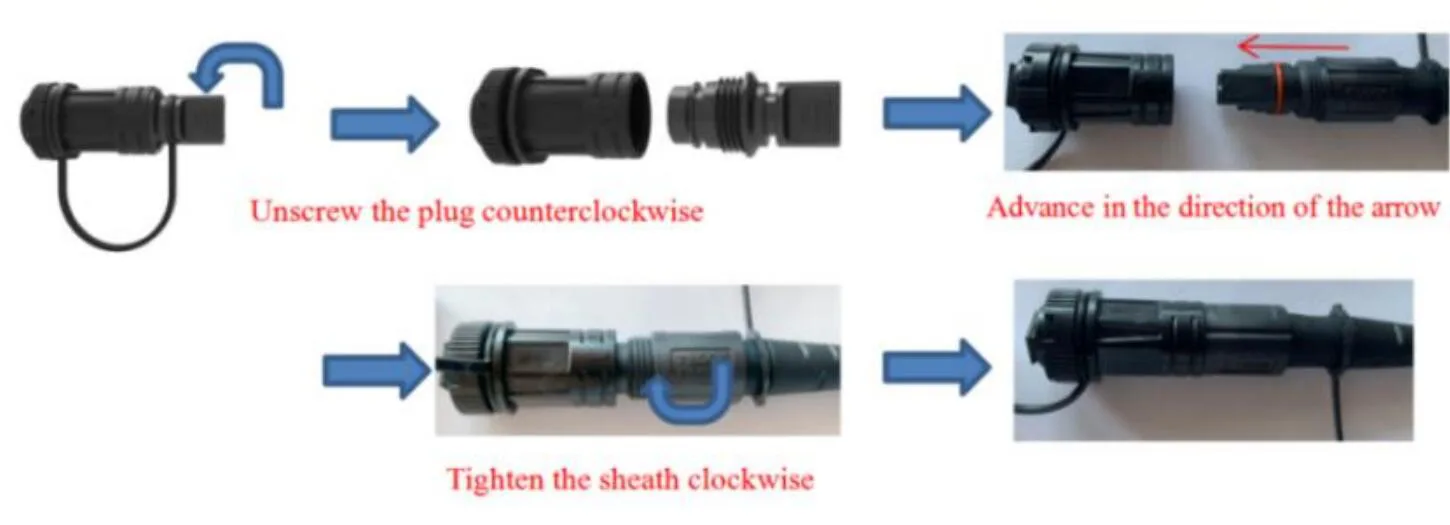

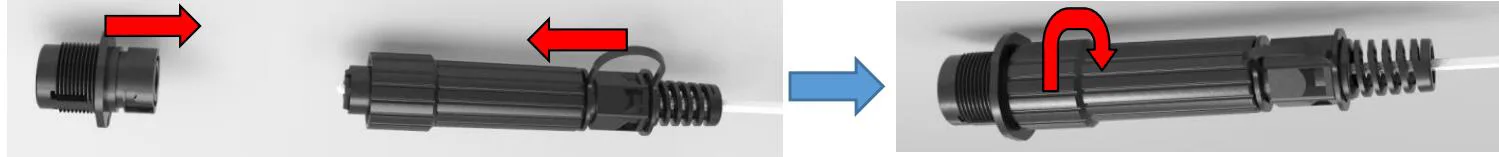

8.1 адаптери пеш аз пайвастшуда - A (e)
Қисми тирчаи нахи боло аз боло аст, қисматкунаки нахро ба васлаки худ гузоред ва сипас тирро бо самти соат гардонед.

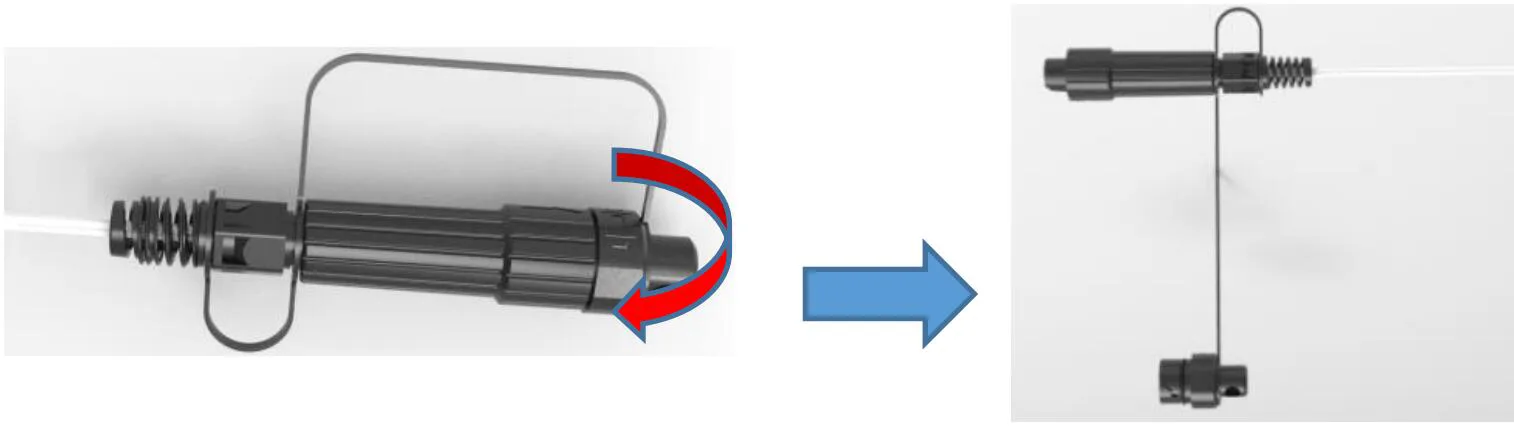

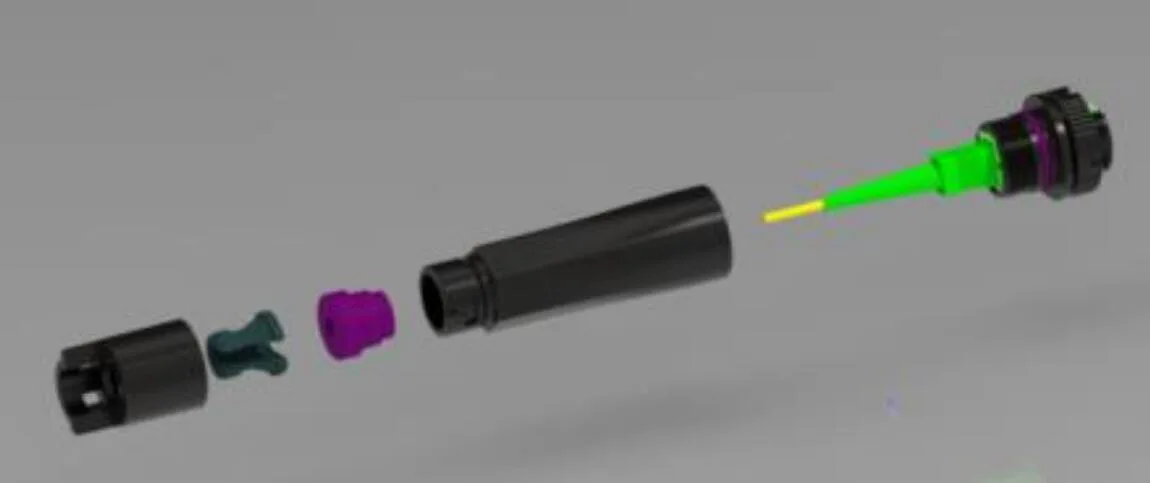

8.2 адаптери пеш аз пайвастшуда - B (xl)
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед

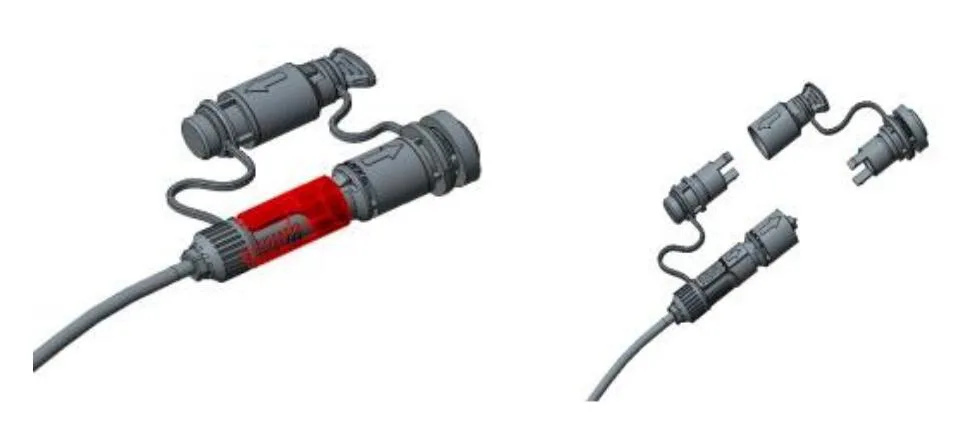

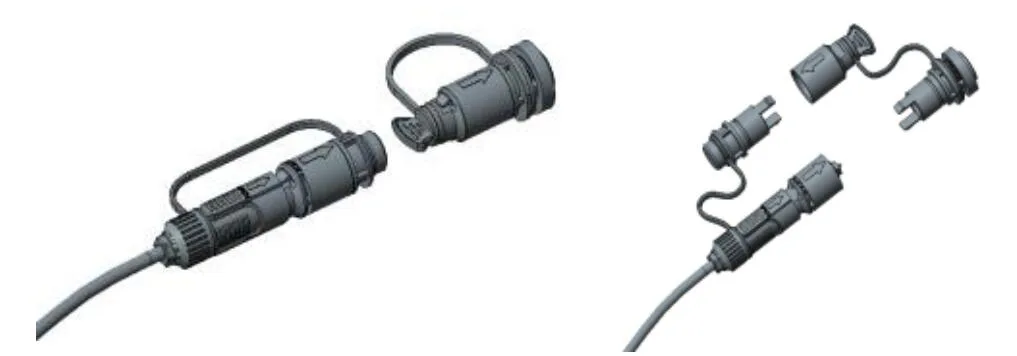

8.3 адаптери пеш аз пайвастшуда - C
⚫ Ринги лағжишро дар сими оптикии плипи оптикӣ ба самти Prifical Production ба самти тир ба даст оред, то ки хокро тоза кунед; Барои гирифтани ҳадди ақалли хок дар самти arrw, тугмаро пахш кунед.
⚫ Ҷасади сими тавсияшударо бо риштаи адаптер мутобиқ кунед то дӯхта шавад. Ду чолаҳои хокро бо ҳамон роҳ пайваст кунед.
⚫ Сими тайёршудаи насбшуда ҳалқаи лағжишро тела медиҳад, то ки ришро раҳо кунад ва сипас баданро ба ақиб кашед, то онро ҷудо кунед.

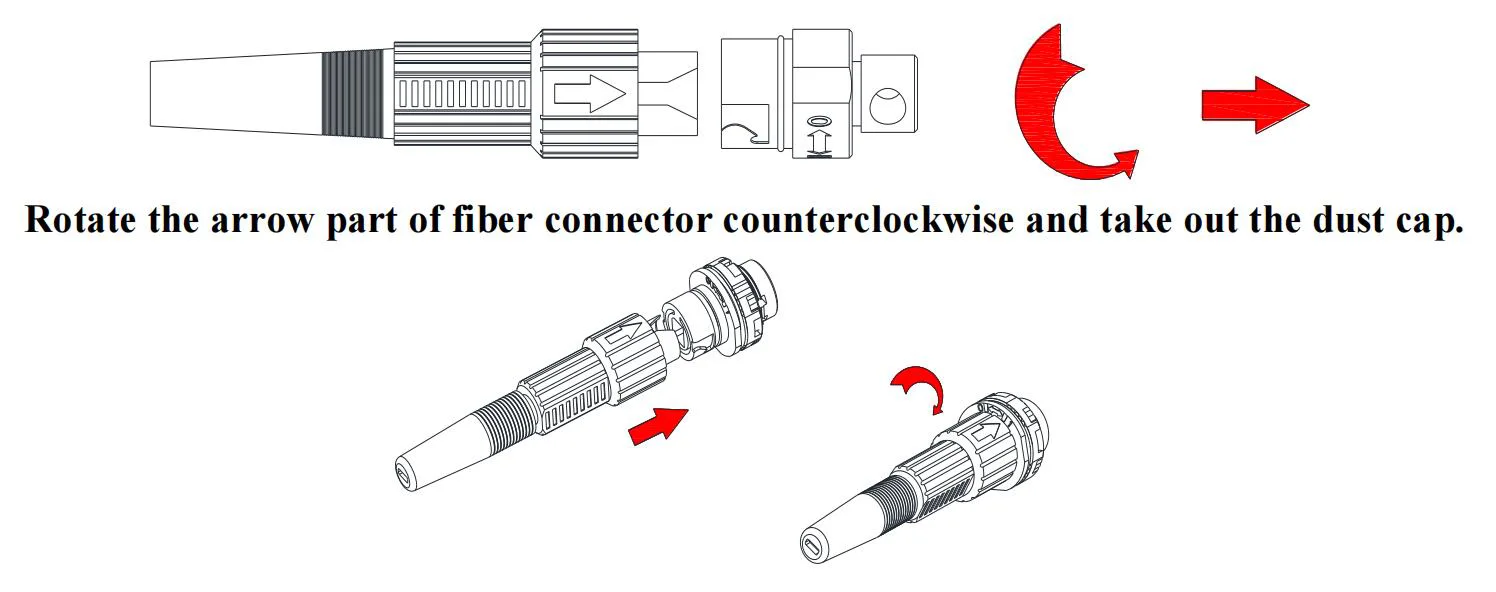

8.4 адаптери пеш аз пайвастшуда - D
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қаблӣ ва сарпӯши хокро дар самти арра кушод.
⚫ Васеъ parp d ва адаптери пеш аз пайвасткунаки қаблинашударо бо самти тирча пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.
8.5 адаптери пеш аз пайвастшуда - E (а)
⚫ Сими пластикии пайвастшударо бо ақрабаки ақрабаки қавӣ ва сарпӯши қабати пайвастшуда ва сарпӯши хокро дар самти самт кушоед
⚫ Суроғи пеш аз пайвастшуда E ва адаптери пеш аз пайвастшударо ба самти тир пайваст кунед ва толори худро пахш кунед, то онро ислоҳ кунед.

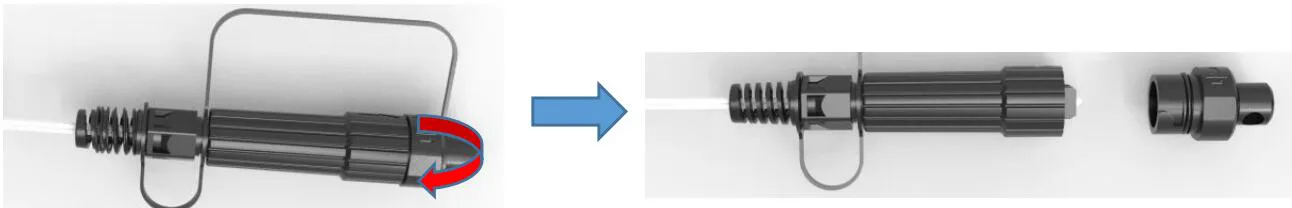

8.6 Адамаи пеш аз адаптеппа (SC)
⚫ Вксоксияи CHINC OPP SC SC-ро гузоред, то қисмҳои фуҷур дар навбати худ ва сипас онро ба адаптер васл кунед;
XL-и пештараи Adapter-ро дар адаптер бо адаптер бо тугмаи пластикӣ насб кунед;
⚫ Сими баҳорро ба ғилдирак дохил кунед;
⚫ Пӯшиши кабелӣ насб карда мешавад ва сатр ба васл наздик аст;
⚫ Сими чармии чармро часпонед.

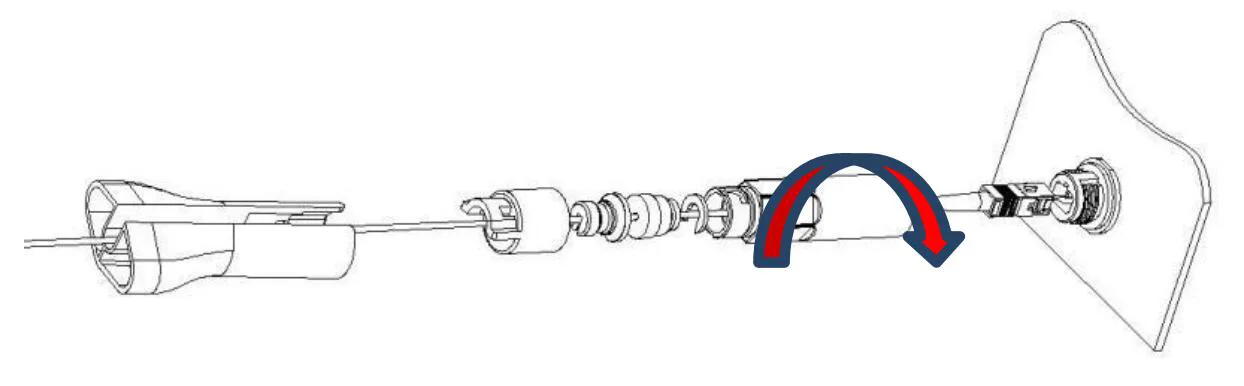

8.7 адаптерҳои пеш аз пайвастшуда - g
| Нущта | Материал | Андоза (мм) | Миқдор | Вазни умумӣ (кг) |
| Бастабандӣ | Картон | 170x150x85 | 1 | 0.6 |
| Картонҳои бастаи берунӣ | Картон | 360x320x4665 | 20 | 13 |
| Эзоҳ: Бе табақи нигоҳдории ноқили марказ | ||||
