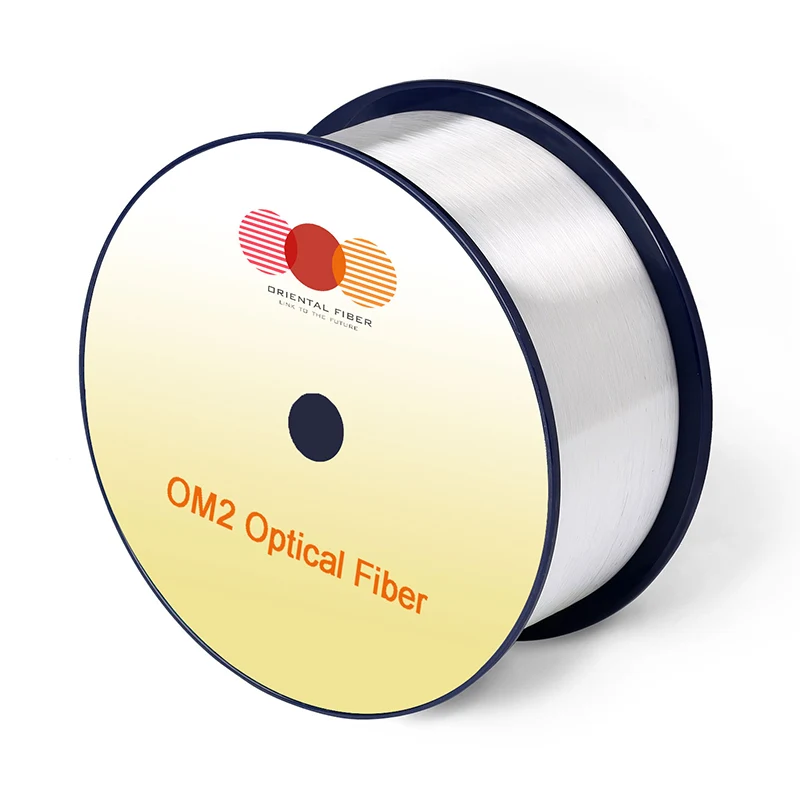

Филмҳои сершумори оптикӣ

Тавсифи хусусиятҳо

Шароит

Арзишҳои муайяншуда

Воҳидҳо

Хусусиятҳои геометрия

Диаметри асосӣ

-

50 ± 2.5

[мкм]

Core not-disinity

-

≤5.0

[%]

Диаметри кладер

-

125.0 ± 1.0

[мкм]

Cladding бетараф

-

≤1.0

[%]

Доштани диаметри печдор

-

245 ± 7

[мкм]

Хатогии консентратсияи консентратсияи консентратсия

-

≤10.0

[мкм]

Қабати ғайримуқаррарӣ

-

≤6.0

[%]

Хатогии консентратсияи асосӣ / часпанда

-

≤1.5

[мкм]

Дарозии расонидан

-

то 17.6

[km / Reel]

Хусусиятҳои оптикӣ

Устувор

850NM

≤2.3

[DB / км]

1300NM

≤0.6

[DB / км]

Аз ҳад зиёд пуршудаи моддӣ

850NM

≥500

[Мхзр.]

1300NM

≥500

[Мхзр.]

Заминҳои рақамӣ

-

0.200 ± 0.015

-

Гурӯҳдории рефтивӣ

850NM

1.482

-

1300NM

1.477

-

Дарёфт кардани сифр, λ0

-

1295-1340

[nm]

Нишони сӯзишворӣ, S0

1295нmm≤λ0≤13130NM

≤0.105

[ph / (nm2 · ·]]

1310NMALEST0≤13440NM

≤0.000375 (1590-L0)

[ph / (nm2 · ·]]

Талафоти бозрасии Macro

-

-

-

2 гардиш @ 15 мм радиус

850NM

≤0.1

[DB]

1300NM

≤0.3

[DB]

2 гардиши радиус @ 7.5 мм

850NM

≤0.2

[DB]

1300NM

≤0.5

[DB]

Хусусиятҳои эҳтиётӣ

1300NM

Қадами (маънои андозагирии такрорӣ)

-

≤0.10

[DB]

Номзадҳо дар дарозии нахҳо ва қатъ кардани нуқтаҳо

-

≤0.10

[DB]

Либоси даҳшатнок

-

≤0.08

[DB / км]

Хусусиятҳои экологӣ

850NM & 1300NM

Сиклинги ҳарорат

-60 ℃ то 85 ℃

≤0.10

[DB / км]

Веллинги ҳарорат

-10 ℃ то 85 ℃, 4% то 98% rh

≤0.10

[DB / км]

ҲИСОБОТ

23 ℃, 30 рӯз

≤0.10

[DB / км]

Гармии хушк

85 ℃, 30 рӯз

≤0.10

[DB / км]

Гармии намӣ

85 ℃, 85% RH, 30 рӯз

≤0.10

[DB / км]

Мушаххасоти механикӣ

Санҷиши исбот

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[Kppsi]

Қувваҳои рахи қабати

Қувваи маъмулии миёна

1.5

[N]

нерӯи қувва

≥1.3, ≤8.9

[N]

Параметрҳои ҷинсии маросимии стресс (ND, маъмулӣ)

-

20

-
