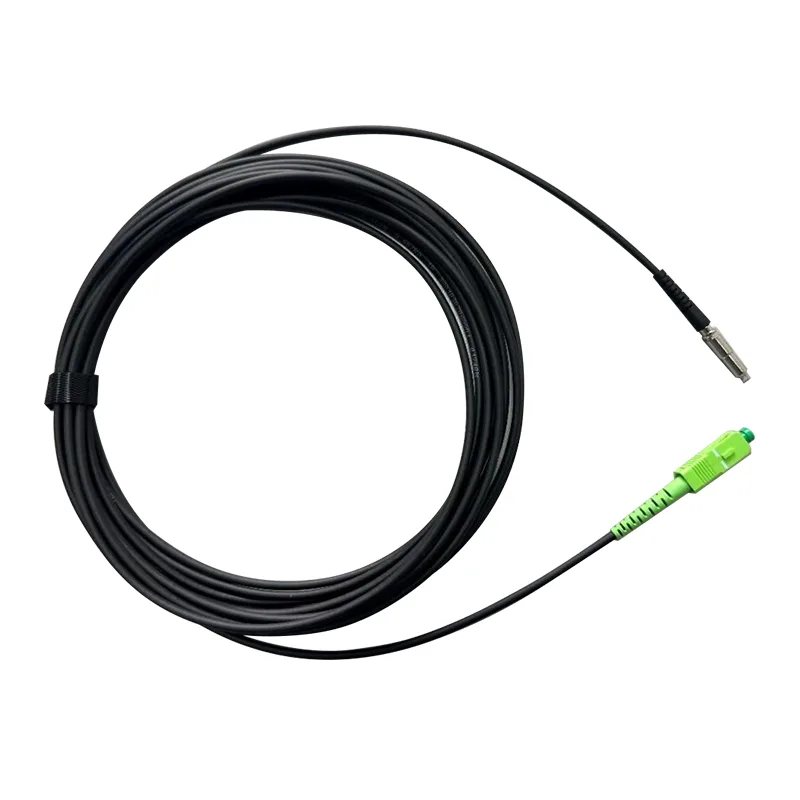

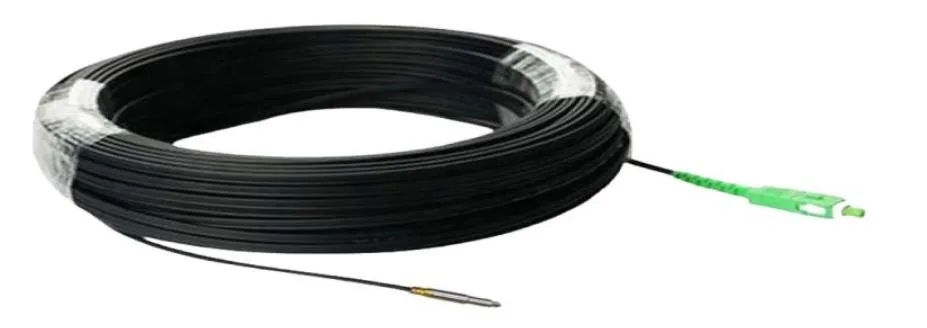

Mini SC/APC Patch Cord як сими пайвасти нахи оптикӣ бо пайвасткунаки паймоне SC/APC мебошад. Он барои таъмин намудани талафоти ками воридшавӣ ва талафоти баланди баргардонида, якпорчагии сигналро дар доираи васеи шабакаҳои оптикӣ таъмин мекунад. Маҳсулоти мо таҳти назорати қатъии сифат барои қонеъ кардани талаботи системаҳои муосири FTTX/FTTH ва шабакаҳои оптикии ғайрифаъол (PON) истеҳсол карда мешавад.
Системаҳои FTTX / FTTH
Шабакаҳои Ethernet
Пайвандҳои CATV
Тақсимоти оптикии сигнал
Шабакаҳои оптикии ғайрифаъол (PON)
Талафоти пасти воридкунӣ, талафоти баланди бозгашт
Такрорпазирӣ ва ивазшавандагии баланд
100% барои воридкунӣ, талафоти бозгашт, чеҳраи ниҳоӣ ва дахолат озмуда шудааст
Муқовимати механикии қавӣ
Ба стандартҳои Telcordia GR-326-Core мувофиқат мекунад
Насбкунии зуд ва осон барои ноқилҳои деворӣ
Дар муҳити зиччи ноқилӣ кори устуворро нигоҳ медорад
| Сохтмонхо | Воҳиди | Тавсифҳо | ||||
| Шумораи нахи | Содда | |||||
| Дарозии мавҷ | нм | 1310/1550 | ||||
| Зарари воридшавӣ | дБ | ≤0,30 | ||||
| Бозгашти талафот | дБ | ≥60 (APC) | ||||
| Ранги куртаи кабелӣ | Сиёҳ, ё фармоишӣ | |||||
| Диаметри берунии кабел | мм | φ3,0±0,1 | ||||
| Реҷаи нахи | Ҳолати ягона: G657 B3 | |||||
| Маводи куртаи кабелӣ | TPU, UVesisn. | |||||
| Вазни кабел | кг/км | 8,5 (тақрибан) | ||||
| Мундариҷаи чоп | Мутобиқшаванда | |||||
| Дарозӣ | m | 80 ё танзимшаванда (Таҳаммулпазирӣ: ±0,5м) |
||||

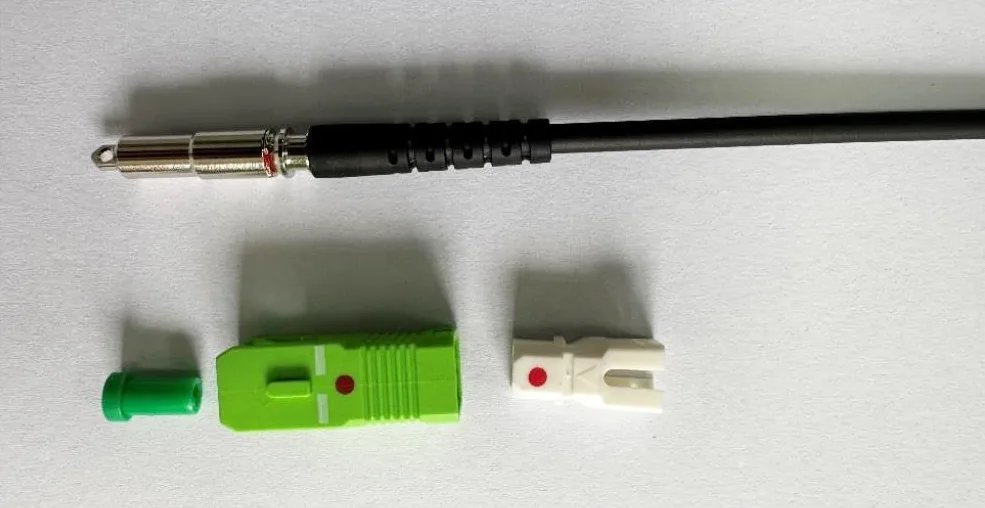

| Навъи пайвасткунанда | Вуруд: | Мини SC/APC Пайвасткунак | ||||
| Натиҷа: | Пайвасткунаки SC/APC | |||||
| Ҳарорати корӣ | ℃ | -20°C ~ +60°C | ||||
| Ҳарорати нигоҳдорӣ | ℃ | -40℃ ~ +85℃ | ||||
| Ададҳо | Тавсифҳо | |
| Нахи оптикӣ | Навъи нах | ITU-T G.657B3 ҳолати ягона |
| Диаметри аслӣ (мкм) | 8-11мкм | |
| Диаметри пӯшиш (мкм) |
125,0±0,7мкм | |
| Диаметри пӯшиш (мкм) | 245±10μm (Пеш аз ранг) 250±15μm (ранга) |
|
| Диаметри майдони режим | 8,6~8,8±0,4мкм @1310нм 9,6~9,8±0,5мкм @1550нм |
|
| Дарозии мавҷҳои корӣ | 1260 ~ 1625нм | |
| Ранги | Кабуд | |
| Камшавии кабел | ≤0,35дБ/км λ= 1310 нм ≤0,25дБ/км λ = 1550 нм ≤0,26дБ/км λ = 1625 нм |
|
| Шумораи нахҳо | 1 | |
| Истеҳсолкунандаи шиша | ||
| Нахи буферии сахт | Диаметр | 0,90±0,05мм |
| Ранги | Кабуд | |
| Материал | ЛСЖ | |
| Куртаи берунӣ | Диаметр | 3,0±0,1мм |
| Ғафсӣ | 0,8±0,1мм | |
| Ранги | Сиёҳ | |
| Материал | TPU, тобовар UV. | |
| Аъзои қувват | Материал | Калобаи арамид |
| Фосила | 1 | 80м |
| Камшавии насб | / | 1% |
| Суръати максималии шамол | / | 50 км/соат |
| Вазн | / | 8,4 кг/км |
| Шиддати кашиши амалиёт | 1 | 200Н |
| шиддати максималӣ | / | 1000Н |
| Барномаи кабелӣ | / | Дар берун, Антенна, насби канал Худтаъминкунанда |
Пардохти дақиқ
Пайвасткунакҳои Mini SC/APC-и мо барои инъикоси ҳадди ақали ақиб ва иҷрои олии оптикӣ аз кунҷҳои дақиқ мегузарад.
Давомнокӣ ва эътимоднокӣ
Куртаи ноқилӣ барои муқовимат ба хам, фишори кашиш ва фарсудашавии муҳити зист тарроҳӣ шудааст, ки умри дарозро дар насбҳои серталаб таъмин мекунад.
Интегратсияи осон
Сими патч ҷойгиркунии зуд ва аз нав танзимкуниро дастгирӣ мекунад, ки барои провайдерҳои хидматрасон, интеграторҳои шабакавӣ ва танзимоти корхона беҳтарин аст.
Тазмини сифат
Ҳар як Orientalfiber Mini SC/APC Patch Cord 100% барои гум кардани воридкунӣ, талафоти баргардонидан ва санҷиши ниҳоии пеш аз баромадан аз корхона санҷида мешавад, ки иҷрои пайвастаро кафолат медиҳад.
Бандарҳои шабака ва дарозии кабели лозимиро муайян кунед.
Пайвасткунакҳои SC/APC-ро ба дастгоҳҳои таъиншуда сахт пайваст кунед.
Барои нигоҳ доштани сифати оптималии сигнал аз каҷ ё печутоби аз ҳад зиёд худдорӣ намоед.
Идоракунии дурусти кабелро барои ташкили симҳои сершумор дар муҳити зичии баланд истифода баред.
Савол: Оё Mini SC/APC Patch Cord-ро дар берун истифода бурдан мумкин аст?
Ҷавоб: Бале, бо истифода аз куртаи LSZH ё баҳои берунӣ, он метавонад ба шароити берунии стандартӣ тоб оварад.
Савол: Кадом намудҳои нах дастгирӣ карда мешаванд?
A: Сими патч ҳам нахҳои ягонаи G.657 ва G.652-ро дастгирӣ мекунад, ки маъмулан дар шабакаҳои FTTX ва PON истифода мешаванд.
Савол: Оё мо метавонем дарозии кабелро танзим кунем?
A: Бале, дарозии аз 0,5 метр то 20 метр дастрас аст. Барои талаботи мушаххас бо мо тамос гиред.
