Нахи шарқӣ таъмин менамоядГибридии оптикӣ ва барқии сими фуҷур GDTS, ҳалли махсусе, ки барои муттаҳид кардани интиқоли баландсуръати маълумот ва интиқоли боэътимоди нерӯи барқ ба як воҳиди сохторӣ пешбинӣ шудааст. Ин кабели таркибӣ барои қонеъ кардани талаботи таҳаввулшавандаи инфрасохтори телекоммуникатсионии муосир тарҳрезӣ шудааст, алахусус дар он ҷое, ки самаранокии фазо ва насби соддакардашуда муҳим аст.

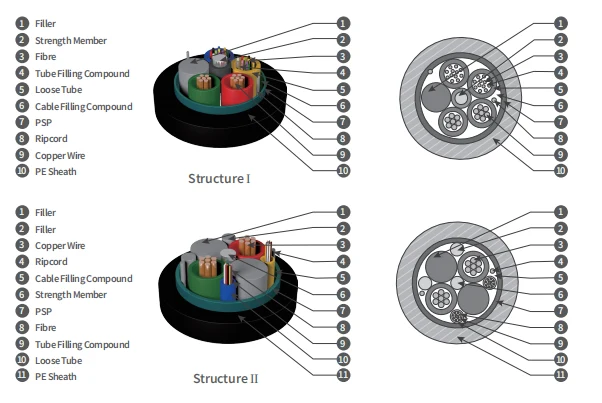

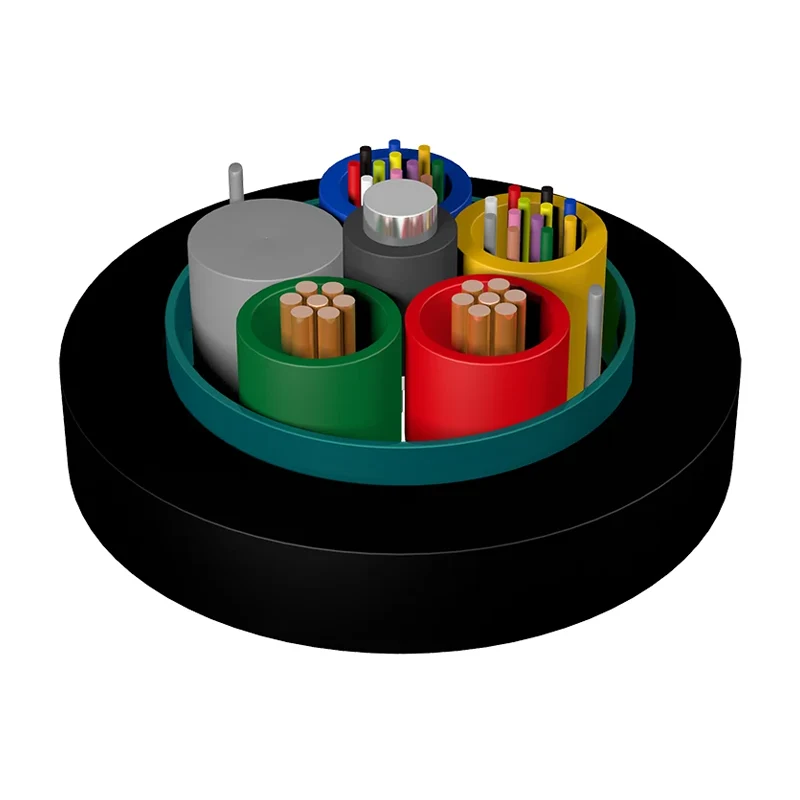

ДарГибридии оптикӣ ва барқии сими фуҷур GDTSмеъмории мураккаби бисёрқабатаро истифода мебарад. Дар асл, як ҷузъи арматураи металлӣ қувваи зарурии кашишро таъмин мекунад. Дар атрофи ин марказ қубурҳои фуҷур аз пластикаи модули баланд сохта шудаанд, ки нахҳои оптикӣ ва пайвастагиҳои пуркунандаи муҳофизатиро ҷойгир мекунанд.
Дар паҳлӯи ин қубурҳо симҳои мисии изолятсияшуда, ки ба талаботи махсуси электрикӣ танзим карда шудаанд, муттаҳид карда шудаанд. Ин маҷмӯаи аслӣ бо зиреҳи лентаи пӯлоди ба корношоямшуда муҳофизат карда шудааст, ки аз таъсири механикӣ ва осеби хояндаҳо муҳофизати мустаҳкамро пешкаш мекунад. Тамоми сохтор бо қабати берунии полиэтиленӣ (ПЭ) ба итмом расида, устувории дарозмуддатро дар шароити сахти муҳити зист таъмин мекунад.
Ҳолати асосии истифодаиНахи шарқӣКабели GDTS пайвасти байни Воҳиди Пойафзоли Бино (BBU) ва Воҳиди Радиои Дурдаста (RRU) дар системаҳои таъминоти барқи дурдасти DC мебошад. Он имкон медихад, ки дар як вакт сигналхои фарох-мачрои баланд ва ба агрегатхои дурдаст антенна расондани кувваи зарурии электр.
Ғайр аз телекоммуникатсия, инГибридии оптикӣ ва барқии сими фуҷур GDTSдар транзити роҳи оҳан, системаҳои мониторинги роҳи автомобилгард ва тақсимоти интеллектуалии нерӯи барқ, ки дар он ҷо манбаҳои маҳаллии барқ дастрас нестанд ё насб кардан душвор аст, ҷойгир карда мешавад.
ИстифодаиГибридии оптикӣ ва барқии сими фуҷур GDTSба хеле кам шудани харочоти умумии лоиха мусоидат мекунад. Тавассути кам кардани хачми масолехи зарурй ва кутох кардани мухлати васлкунй, операторон метавонанд ба камхарчи харид ва сохтмон ноил шаванд. Ин равиши соддакардашуда инчунин изофаи ҷисмониро дар каналҳои серодам ва ҷўйборҳои кабелӣ кам мекунад.
Дар ҳайати гурӯҳи Jiangsu Xuben Photoelectric Technology Co., Ltd,Нахи шарқӣдар доираи инфрасохтори 15,000 метри мураббаъ фаъолият мекунад, ки ба истеҳсоли кабелҳои дарунӣ/берунӣ ва ҷузъҳои ODN бахшида шудааст. Бо арзиши солонаи 20 миллион доллари ИМА, ширкат ба стандартҳои қатъии байналмилалӣ, аз ҷумла ISO9001 ва ISO45001 риоя мекунад. Равандҳои истеҳсолии мо ба устуворӣ ва устувории дараҷаи касбӣ тамаркуз карда, лоиҳаҳои бузурги муҳандисиро дар саросари ҷаҳон дастгирӣ мекунанд.
Бале, шумора ва ченаки ноқилҳои мис дар дохилиГибридии оптикӣ ва барқии сими фуҷур GDTSдар асоси талаботҳои мушаххаси шиддат ва ҷории таҷҳизоти дурдаст танзим кардан мумкин аст.
Сими гибридии GDTS ҳамаҷониба буда, ҳам барои ҷойгиркунии қубур (канал) ва ҳам насби болоии (ҳавоӣ) пешбинӣ шудааст, ба шарте ки таҷҳизоти мувофиқи шиддат истифода шавад.
Ҳангоме ки лентаи пӯлоди ба шакли муайян гузошташуда аз шикастан муҳофизати назаррасро таъмин мекунад, ноқил радиуси ҳисобшудаи каҷро нигоҳ медорад, ки таҷрибаҳои стандартии насбро дар каналҳои телекоммуникатсионӣ дар шаҳр имкон медиҳад.
● Фаъолияти хуби механикӣ ва ҳарорат;
● Тарҳи гибридии оптикию барқӣ мушкилоти таъмини барқ ва интиқоли сигналро ҳал мекунад ва мониторинг ва нигоҳдории мутамаркази таъминоти барқро барои таҷҳизот таъмин мекунад;
● Идоракунии таъминоти барқро беҳтар мекунад, ҳамоҳангсозӣ ва нигоҳдории таъмини барқро коҳиш медиҳад;
● хароҷоти харидро коҳиш медиҳад ва хароҷоти сохтмонро сарфа мекунад;
● Асосан барои пайвастшавӣ байни BBU ва RRU дар пойгоҳҳои тақсимшудаи системаҳои таъминоти барқи дурдасти DC истифода мешавад;
● Муносиб барои қубур ва насби болоии
|
Навъи |
О.Д. (мм) |
Вазн (Кг/км) |
Устувории кашишӣ дарозмуддат/кӯтоҳмуддат (N) |
Пахш кардан Муддати дароз/кӯтоҳ (Н/100мм) |
Сохтор |
|
GDTS-02-24Xn + 2 × 1,5 |
11.6 |
157 |
600/1500 |
300/1000 |
Сохтори I |
|
GDTS-02-24Xn + 2 × 2,5 |
12.5 |
190 |
600/1500 |
300/1000 |
Сохтори I |
|
GDTS-02-24Xn + 2 × 4.0 |
14.6 |
241 |
600/1500 |
300/1000 |
Сохтори II |
|
GDTS-02-24Xn + 2 × 5.0 |
15.0 |
282 |
600/1500 |
300/1000 |
Сохтори II |
|
GDTS-02-24Xn + 2 × 6.0 |
15.7 |
300 |
600/1500 |
300/1000 |
Сохтори II |
|
GDTS-02-24Xn + 2 × 8.0 |
16.9 |
383 |
600/1500 |
300/1000 |
Сохтор II |
1. Xn ба навъи нах дахл дорад.
2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 адад ва андозаи симҳои мисиро нишон медиҳад.
3. Кабелҳои гибридӣ бо рақамҳо ва андозаҳои гуногуни симҳои мис метавонанд тибқи дархост пешниҳод карда шаванд.
4. Кабелҳои гибридӣ бо рақамҳои нахи гуногун метавонанд тибқи дархост таъмин карда шаванд.
|
Бахшҳои Фароӣ (мм2) |
Макс. Муқовимати доимии як ноқил (20 ℃)(Ω/км) |
Муқовимати изолятсия (20 ℃) (MΩ.km) |
Қувваи диэлектрикӣ KV, DC 1min Қувваи диэлектрикӣ КВ, DC 1min |
||
|
Дар байни хар як баранда ва дигар узвхои металлй ба сим пайваст карда шудаанд |
Дар байни кондукторхо |
Дар байни кондуктор ва зиреҳи металлӣ |
Дар байни кондуктор ва сими пулодй |
||
|
1.5 |
13.3 |
На камтар аз 5000 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
