Кабели нахи оптикии бинои Aramid Yarn Access кабели махсуси гузариш дар дохили бино ва берунӣ мебошад, ки барои сохтани шабакаҳои дастрасӣ пешбинӣ шудааст. Сохтори дохилӣ дорои нахҳои оптикии 250 микрометрӣ мебошад, ки дар дохили қубури фуҷури баланд-модули пур аз пайвастагиҳои ба намӣ тобовар муҳофизат карда шудаанд. Барои мувозинат кардани қувваи кашиш бо профили паймон, ҳамчун элементи арматура як қабати риштаи арамиди хушсифат истифода мешавад. Намуди берунӣ бо лентаи пӯлоди дутарафаи пластикӣ (PSP) ва куртаи аз оташ тобовар аз Smoke Zero Halogen (LSZH) мустаҳкам карда шудааст. Ин сохтори қабатӣ кабели Orientalfiberро барои муҳитҳое мувофиқ месозад, ки бехатарӣ ва устуворӣ аз ҳама муҳим аст.
Беайбии мукаммали механикӣ Интегратсияи узвҳои қувваи кабели нахи оптикии биноҳои Aramid Yarn Access имкон медиҳад, ки ҳангоми кашидани амудӣ иҷрои аълои кашишро ба даст оранд. Калобаи арамид дастгирии заруриро барои пешгирӣ кардани шиддати нах бидуни илова кардани қисми зиёди ҷузъҳои анъанавии металлӣ таъмин мекунад.
Муҳофизати олии муҳити зист Бо парпечи дарозии PSP ва пуркунии махсуси қубурҳои фуҷур, кабели Orientalfiber муқовимати аъло ба намӣ ва гидролизро пешниҳод мекунад. Ин кафолат медиҳад, ки сигнали оптикӣ ҳатто дар таҳхонаҳои намии бино ё каналҳои коммуналӣ устувор боқӣ мемонад.
Ба оташ тобовар ва ба бехатарӣ мувофиқ Бо истифода аз қабати берунии LSZH, ин ноқил хориҷшавии газҳои заҳролуд ва дудро ҳангоми сӯзиш кам мекунад. Ин як талаботи муҳим барои кодексҳои сохтмон дар транзити роҳи оҳан, шоҳроҳҳо ва иншооти тиҷоратии сераҳолӣ мебошад.
Мушаххасоти зерин дақиқии муҳандисии кабели нахи оптикии бинои Aramid Yarn Access-ро таъкид мекунанд:
Навъи нахи: G.652D, G.657A1/A2 имконоти ягонаи-ҳолати ё Multimode.
Шумораи нахҳо: Одатан аз 2 то 24 нах. Узви қавӣ: Premium Aramid Yarn ва PSP (Plastic Steel Player). Куртаи берунӣ: LSZH (Smoke Zero Galogen).
Ҳарорати корӣ: -20C то +60C. Муқовимати шикаста: 1000N/100mm (дарозмуддат) ва 3000N/100mm (мӯҳлати кӯтоҳ). Мутобиқат: стандартҳои YD/T 1770, IEC 60794 ва GR 409.
Гуногунии кабели нахи оптикии бинои Aramid Yarn Access онро интихоби афзалиятнок барои:
Телекоммуникатсия: Пайваст кардани нуқтаҳои мубодилаи маҳаллӣ ба чаҳорчӯбаи тақсимоти бино.
Пайвастагии саноатӣ: Пайвастҳои пешина барои шабакаҳои барқӣ ва системаҳои мониторинги роҳҳои автомобилгард.
Интиқоли маълумот: Кабели магистралӣ барои шабакаҳои маҳаллӣ (LAN) дар муҳити кампус.
Транзити роҳи оҳан: Интиқоли боэътимоди сигнал барои идоракунии истгоҳҳо ва алоқаи нақбӣ.
Фаъолияти хуби механикӣ ва ҳарорат
Худи маводи қубури фуҷур муқовимати хуби гидролиз ва қувваи баланд дорад
Муқовимат ба фишурдашавӣ ва нармӣ хуб
Узви риштаи арамид қувваи кашишро таъмин мекунад
PSP тобовар будани намӣ
Диаметри хурд, вазни сабук ва насби дӯстона
Ба стандартҳои YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 ё IEC 332-3C мувофиқат кунед.

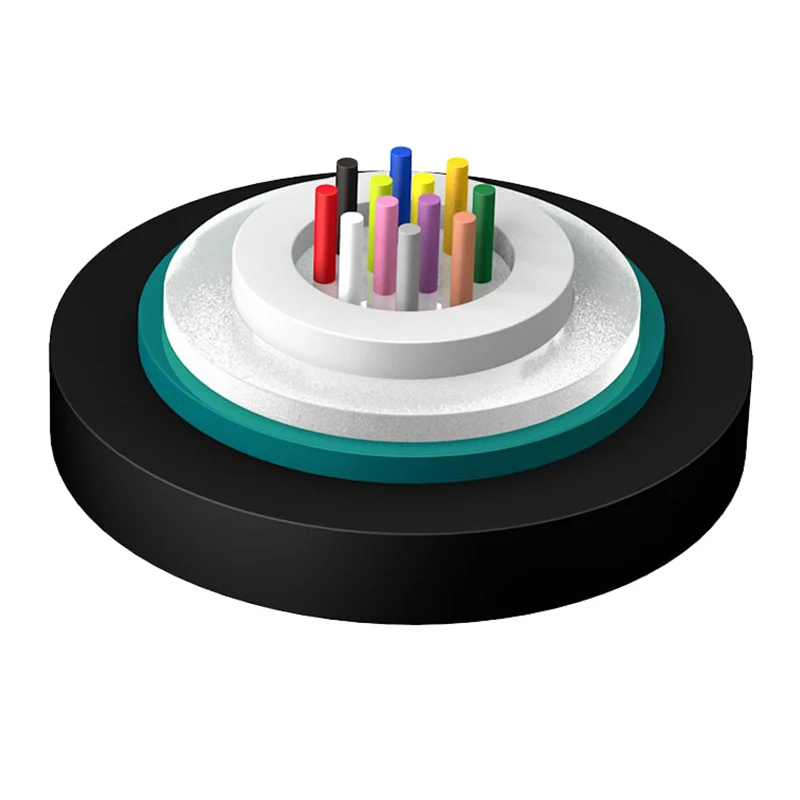

1. Нахи
2. Маҷмӯаи пуркунии қубур
3. Tube фуҷур
4. Калобаи арамид
5. PSP
6. Куртаи LSZH
|
Модели кабелӣ |
Шумораи нахҳо |
Вазни кабел (Ref) (кг/км) |
Устувории кашишӣ Мӯҳлати дароз/кӯтоҳ |
Муқовимат ба зарба Мӯҳлати дароз/кӯтоҳ (Н/100мм) |
Радиуси печидан Динамикӣ/статикӣ (мм) |
|
ABC-IIS-ZK-2~12Xn |
2 ~ 12 |
80 |
200/660 |
300/1000 |
10Д/20Д |
|
ABC-IIS-ZK-14~24Xn |
14~24 |
102 |
200/660 |
300/1000 |
10Д/20Д |
|
Навъи нахи |
Камшавӣ |
OFL |
Маҷрои режими самаранок |
Дарозии пайванди Ethernet 10 Гбит/с |
Радиуси ҳадди ақали қад |
|||
|
Вазъият |
1310/1550нм |
850/1300нм |
850/1300нм |
850нм |
850нм |
/ |
||
|
Арзиши маъмулӣ |
Арзиши максималӣ |
Арзиши маъмулӣ |
Арзиши максималӣ |
|||||
|
Воҳиди |
дБ/км |
дБ/км |
дБ/км |
дБ/км |
MHZ.km |
MHZ.km |
m |
мм |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
ОМ3 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
ОМ4 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Интиқол/ Нигоҳдорӣ/ Ҳарорати корӣ: -20℃-+60℃, Ҳарорати насб: -5℃-+50℃
Муқоисаи рақобат ва эътимод
Ҳалли Orientalfiber: Қубурҳои фуҷурии модули баланд, риштаи олиҷаноби арамид ва мутобиқати пурраи LSZH. Алтернативаҳои стандартии бозор: Аксар вақт пластикҳои такрорӣ ё PVC-и стандартиро истифода баред, ки метавонад ҳангоми сӯхтор дуди баланд барорад. Таҷрибаи ширкат: Таърихи васеъ дар алоқаи радио ва телевизион ва системаҳои интиқоли иттилоот.
Савол: Оё ин кабелро ҳам барои сегментҳои дохилӣ ва ҳам берунӣ истифода бурдан мумкин аст? A: Бале. Кабели нахи оптикии бинои Aramid Yarn Access бо куртаи LSZH ба ултрабунафш тобовар ва ба оташ тобовар тарҳрезӣ шудааст, ки онро барои гузариш аз каналҳои беруна ба чоҳҳои болоравии дарунӣ мувофиқ месозад.
Савол: Оё қабати PSP кашидани кабелро мушкил мекунад? Ҷавоб: Ҳангоме ки PSP муҳофизати назаррасро таъмин мекунад, тарҳи Orientalfiber кафолат медиҳад, ки ноқил барои техникҳо бо истифода аз асбобҳои стандартии резиши кабели зиреҳпӯш идорашаванда боқӣ мемонад.
Савол: Мӯҳлати иҷрои лоиҳаҳои бузурги муҳандисӣ чанд аст? A: Бо чор корхонаи махсус дар зери Jiangsu Xuben Photoelectric Technology Co., Ltd, иқтидори баланди истеҳсолӣ барои қонеъ кардани мӯҳлатҳои лоиҳаҳои бузурги инфрасохтори дохилӣ ва хориҷӣ нигоҳ дошта мешавад.
