Ҳама кабели нахи оптикии ҳавоии ADSS-и мустақили диэлектрикӣ

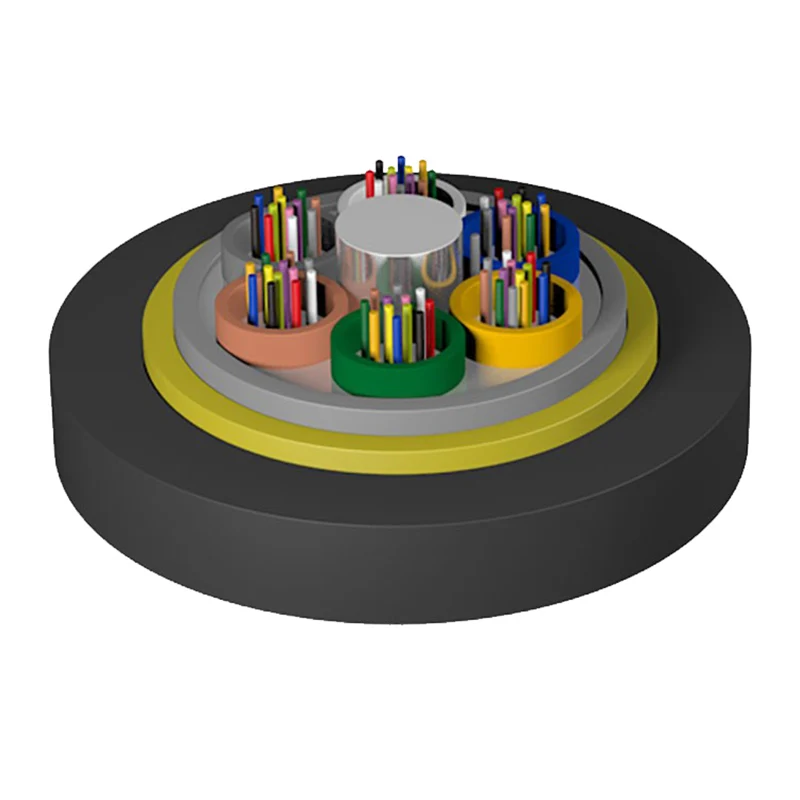

Ҳама кабели нахи оптикии ҳавоии диэлектрикии ADSS сохтори қабати фуҷури қубурро қабул мекунад ва нахи оптикии 250 мкм дар найчаи фуҷур аз маводи модули баланд пӯшонида мешавад ва найи фуҷур бо пайвастагии обногузар пур карда мешавад. Қубури фуҷур (ва ресмони пуркунӣ) дар атрофи ядрои мустаҳкамкунии маркази ғайриметаллӣ (FRP) печонида мешавад, то як ядрои ноқили паймонро ташкил диҳад ва холигии ядрои ноқил бо равғани монеаи об пур карда мешавад. Маводи кабелӣ бо қабати дарунии полиэтиленӣ (ПЭ) истихроҷ карда мешавад, сипас бо арамид барои мустаҳкамкунӣ пӯшонида мешавад ва дар ниҳоят бо қабати берунии полиэтиленӣ (ПЭ) ё ғилофи берунии пайгирии электрикӣ (AT) экструдсия карда мешавад.

Ирсоли дархост

Тавсифи Маҳсулот

Бунёди аълои муҳандисӣ ва истеҳсолот

ИстехсолиҲама кабели нахи оптикии ҳавоии ADSS-и мустақили диэлектрикӣба рухияи хунармандй нигаронида шудааст. Гурӯҳи мо чор иншооти махсусгардонидашударо идора мекунад - кабелҳои дарунӣ/берунӣ, ҷузъҳои ODN ва таҷҳизоти шабакавӣ - кафолат медиҳад, ки ҳар як ҷузъ ба стандартҳои қатъии байналмилалӣ мувофиқат кунад.

Сифати сертификатсияшуда: Равандҳои истеҳсолии мо пай дар пай сертификатсияҳои ISO9001 ва ISO45001 гирифтанд.
Шиносоии ҷаҳонӣ: Маҳсулоти Orientalfiber аз ҷониби операторони телекоммуникатсионӣ ва саноати радио/телевизионӣ дар саросари ҷаҳон ба таври васеъ истифода мешаванд, ки эътимоднокии онҳоро дар лоиҳаҳои бузурги муҳандисӣ исбот мекунанд.

Сохтори асосии техникӣ

ДарҲама кабели нахи оптикии ҳавоии ADSS-и мустақили диэлектрикӣсохтори мураккаби қабати фуҷури қубурро истифода мебарад. Ин тарҳ кафолат медиҳад, ки нахҳои оптикии 250 мкм дар дохили қубурҳои модули баланд, ки бо пайвастагии махсуси обногузар пур карда шудаанд, муҳофизат карда мешаванд.

Узви қавӣ: Як ядрои марказии ғайриметаллӣ FRP (Fiber Reinforced Plastic) индуксияи электромагнитро пешгирӣ мекунад.
Бастани об: ядрои ноқил бо равғани бастани об пур карда мешавад, то воридшавии намиро пешгирӣ кунад.
Тақвият: Нахҳои арамиди пурқувват барои таъмини шиддати зарурӣ барои насби ҳавоии дароз истифода мешаванд.
Муҳофизати берунӣ: Вобаста аз шиддатнокии майдони барқ, мо як қабати берунии полиэтиленӣ (PE) ё зидди пайгирӣ (AT) -ро таъмин мекунем.

Дурнамои харид: Ҳалли мушкилоти пайвастшавӣ

1. Насби Live-Line ва самаранокии

Як нуқтаи асосии дард барои густариши шабака арзиши қатъи нерӯи барқ аст. ДарҲама кабели нахи оптикии ҳавоии ADSS-и мустақили диэлектрикӣазНахи шарқӣбе қатъ кардани қувваи барқ насб кардан мумкин аст, ки бекористии амалиётӣ ва хароҷоти меҳнатро барои провайдерҳои коммуналӣ ба таври назаррас коҳиш медиҳад.

2. Муқовимат ба муҳити зист ва қувваи механикӣ

Бо қобилияти ҳадди аксар аз 1000 м, ин кабел барои тоб додан ба бори вазнини ях ва суръати баланди шамол пешбинӣ шудааст. Конструкцияи сабуки он бори механикиро ба манорахо ва такьягоххои мавчуда кам карда, бутунии конструктивии хатти электрро таъмин мекунад.

3. Мутобиқати баландшиддат ва дарозумрӣ

ДарҲама кабели нахи оптикии ҳавоии ADSS-и мустақили диэлектрикӣмахсус барои муҳитҳои баландшиддат тарҳрезӣ шудааст. Барои хатҳои 110кВ ва 220кВ, истифодаи ғилофи AT (Anti-tracking) мо аз эрозияи электрикӣ пешгирӣ карда, мӯҳлати тарроҳии зиёда аз 30 солро дастгирӣ мекунад.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Параметрҳои техникӣ

Реф. Диаметри берунӣ (мм)	Реф. Вазн (кг/км)		Тавсия. Макс. Шиддати корӣ (кН)	Максимум шиддати кории иҷозатдодашуда (кН)	Қувваи шикастан (кН)	Аъзои қавӣ CSA (мм2)	Модули чандирӣ (кН/мм2)	Коэффисиенти васеъшавии гармӣ ×10-6/К	Фосилаи мувофиқ (Стандарти NESC, м)
Реф. Диаметри берунӣ (мм)	PE ғилоф	AT Sheath	Тавсия. Макс. Шиддати корӣ (кН)	Максимум шиддати кории иҷозатдодашуда (кН)	Қувваи шикастан (кН)	Аъзои қавӣ CSA (мм2)	Модули чандирӣ (кН/мм2)	Коэффисиенти васеъшавии гармӣ ×10-6/К	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Ҳарорати нигоҳдорӣ / корӣ: -40 ℃ - + 70 ℃

Хусусиятҳои оптикӣ

Навъи нахи оптикӣ	（+20℃）				фарохмаҷро		диафрагмаи рақамӣ	Дарозии мавҷи сими оптикиро буред
Навъи нахи оптикӣ	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	диафрагмаи рақамӣ	Дарозии мавҷи сими оптикиро буред
Г.652	---	---	≤0,36дБ/км	≤0,22дБ/км	---	---	---	≤1260нм
Г.655	---	---	≤0,40дБ/км	≤0,23дБ/км	---	---	---	≤1450нм
50/125мкм	≤3,3дБ/км	≤1,2дБ/км	---	---	≥500МГс·км	≥500МГс·км	0,200±0,015 НА	---
62,5/125мкм	≤3,5дБ/км	≤1,2дБ/км	---	---	≥200МГс·км	≥500МГс·км	0,275±0,015 НА	---

Шарҳ:

а. Танҳо як қисми ноқилҳои ADSS дар ҷадвал номбар шудаанд, кабелҳои ADSS бо фосилаҳои дигар метавонанд одамони фурӯшанда бошанд.

б. Мушаххасоти дар ҷадвал овардашуда ба шарте гирифта мешаванд, ки фарқияти баландӣ вуҷуд надошта бошад ва пастшавии насб 1% бошад.

в. Шумораи нахҳо аз 2 то 72 аст, муайянкунии нахҳо ба стандарти миллӣ мувофиқат мекунад

Ариза: Антеннаи худтаъминкунанда

Хусусиятҳои асосӣ ва иҷроиш

Андозаҳои оптималӣ: Диаметрҳои хурди ноқилҳо таъсири омилҳои муҳити зистро ба монанди шамол ва ях коҳиш медиҳанд.

Хусусиятҳои олии кашиш: Миқдори дақиқи риштаи арамид барои ҳар як лоиҳа барои қонеъ кардани талаботи мушаххаси фосила ҳисоб карда мешавад.

Мутобиқат: Сими ADSS мо комилан ба стандартҳои IEEE 1222 ва IEC 60794-1 мувофиқат мекунад.

Устувории гармӣ: Корҳои аълоро дар доираи васеи ҳароратҳои корӣ нигоҳ медорад.

Барномаҳои стратегӣ

Кабели нахи оптикии ҳавоии ADSS-и худтаъминкунандаи диэлектрикӣ интихоби афзалиятнок барои:

Телекоммуникатсия: Хатҳои магистралии дараҷаи интиқолдиҳанда ва интиқоли маълумот дар шабакаи маҳаллӣ.

Хидматрасониҳои барқӣ: Хатҳои интиқоли баландшиддати сатҳҳои гуногун (10кВ то 220кВ).

Инфрасохтори саноатӣ: Пайвастҳои пештара дар нерӯи барқ, транзити роҳи оҳан ва шоҳроҳҳо.

Саволҳои зуд-зуд пурсидашаванда (FAQ)

Савол: Маводи ғилофи берунӣ барои сатҳҳои гуногуни шиддат чӣ гуна муайян карда мешавад?

A: Барои хатҳои барқи 10кВ ва 35кВ маъмулан як қабати полиэтиленӣ (ПЭ) истифода мешавад. Барои хатҳои 110кВ ва 220кВ, мо қувваи майдони барқро дар нуқтаи овезон ҳисоб мекунем ва барои пешгирии таназзули берунии AT (Anti-tracking) истифода мебарем.

Савол: Иқтидори ҳадди ниҳоии кабелҳои Orientalfiber ADSS чанд аст?

Ҷавоб: Гарчанде ки масофаҳо аз рӯи талаботи лоиҳа фарқ мекунанд, ҳама кабели нахи оптикии диэлектрикии ADSS-ро барои масофаҳои зиёда аз 1000 м тарҳрезӣ кардан мумкин аст.

Савол: Оё ин кабелро дар манораҳои мавҷудаи барқ истифода бурдан мумкин аст?

A: Бале. Азбаски он сабук ва ғайриметаллӣ аст, он барои илова кардани қобилиятҳои иртиботӣ ба инфрасохтори мавҷудаи тақсимоти барқ ва интиқол бидуни илова кардани вазни назаррас беҳтарин аст.
