3мм мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳ

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Ирсоли дархост

Тавсифи Маҳсулот

ДарOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳҷузъҳои муҳим барои муҳитҳои часпакҳои нахи оптикии зичии баланд мебошанд. Аз ҷониби Orientalfiber, бренди таҳти гурӯҳи Jiangsu Xuben Photoelectric Technology истеҳсолшуда, ин симҳои патч аз пойгоҳи истеҳсолии 15,000 метри мураббаъ ва равандҳои пешрафтаи истеҳсолӣ баҳра мебаранд. Бо интихоби манбаъOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳ, муҳандисони шабака маҳсулотеро мегиранд, ки аз ҷониби сертификатсияҳои ISO9001 ва ISO45001 пуштибонӣ карда шудаанд ва иҷрои боэътимодро дар марказҳои муҳими додаҳо ва марказҳои телекоммуникатсионӣ дар саросари ҷаҳон таъмин мекунанд.

Тарҳрезии техникӣ ва якпорчагии сигнал

Муҳандиси дар пасиOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳба дақиқии баланд ва пастшавии сигнал диққат медиҳад. Бо истифода аз нахи ягонаи G657A1, ин ноқилҳо барои қонеъ кардани талаботи физикии масири муосири кабел тарҳрезӣ шудаанд.

Унсурҳои дақиқ ва сифати сохтмон

Пайвасткунакҳои дақиқи баланд LC/UPC: Пайвасткунакҳои хурди форм-фактори LC имкон медиҳанд, ки зичии порт дар коммутаторҳо ва панелҳои патч зиёд шавад. Лаҳзаи UPC (Ultra Physical Contact) талафоти баргардонидани ≥50дБ, ки барои барномаҳои баландсуръати Ethernet стандартӣ аст, кафолат медиҳад.
Куртаи 3,0 мм LSZH: Баръакси алтернативаҳои бориктари 2,0 мм, сими мудаввари 3 мм муҳофизати мукаммали механикиро таъмин мекунад. Маводи пасти Smoke Zero Halogen (LSZH) мутобиқати бехатариро барои насбҳои дарунӣ, махсусан дар кабелҳои баландкунанда ва уфуқӣ таъмин мекунад.
Технологияи феррули керамикӣ: Ҳар як пайвасткунак дорои феррули баландсифати сафолиӣ мебошад, ки дар тӯли зиёда аз 800 давраҳои ҷуфтшавӣ ҳамоҳангии дақиқро нигоҳ медорад.
Ҳассосияти хам: Бо радиуси ҳадди ақали қад аз ≥20 мм, ин симҳо якпорчагии сигналро нигоҳ медоранд, ҳатто вақте ки аз кунҷҳои танг дар рахҳои сераҳолӣ мегузарад.

Барномаҳои бисёрҷонибаи саноат

АризаиOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳдар саросари бахшҳои гуногун фаро гирифта, қабати физикии устувори барои хидматрасонии фарохмаҷрои баланд заруриро таъмин мекунад.

Марказҳои маълумоти корхона ва системаҳои Ethernet

Дар маркази шабака, ин симҳои патч интиқолдиҳандаҳои баландсуръатро ба чаҳорчӯбаҳои тақсимот пайваст мекунанд. Куртаи зарди LSZH мушаххасоти возеҳро барои пайвандҳои нахи як-режим таъмин мекунад, ки нигоҳдории осонтар ва бартараф кардани мушкилотро осон мекунад.

FTTH ва инфрасохтори фарохмаҷро

Ҳамчун интихоби асосӣ барои ҷойгиркунии Fiber-to-the-Home (FTTH), устувории кабели 3мм онро барои пайвастшавӣ байни терминали шабакаи оптикӣ (ONT) ва қуттии тақсимот мувофиқ мекунад. Он расонидани бефосилаи видео, маълумот ва хидматҳои овозиро ба корбарони ниҳоӣ дастгирӣ мекунад.

Пайвастагии саноат ва нақлиёт

Ғайр аз IT стандартӣ, маҳсулоти Orientalfiber ба шабакаҳои барқӣ ва системаҳои транзити транзити роҳи оҳан ворид карда мешаванд. Сохтмони мустахкамиOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳкафолат медиҳад, ки онҳо метавонанд ба ларзишҳо ва тағирёбии муҳити зист, ки дар пайвастагиҳои пешрафтаи саноатӣ мавҷуданд, тоб оваранд.

Саволҳои зуд-зуд пурсидашаванда (FAQ)

Чӣ ард манфиатҳои асосии диаметри 3мм барои ин симҳои ямоқи LC/UPC?

Диаметри 3мм дар муқоиса бо ресмонҳои тунуктар тобоварӣ ба кашиш ва муқовимати пачақро пешниҳод мекунад. Ин месозадOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳбарои кабелҳои магистралӣ ва уфуқӣ мувофиқтар аст, ки дар он кабел метавонад ба коркарди бештари ҷисмонӣ дучор шавад.

Оё пайвасткунаки LC/UPC интиқоли суръати баландро дастгирӣ мекунад?
Бале. Пайвасткунаки LC/UPC як стандарти саноатӣ барои барномаҳои нахи ягона мебошад. Бо талафи бозгашти ≥50дБ ва талафоти ками воридкунӣ, он бо барномаҳои 10G, 40G ва 100G Ethernet комилан мувофиқ аст.

Оё ин ноқилҳоро дар муҳитҳое истифода бурдан мумкин аст, ки ҳарорат хеле тағйир меёбад?
ДарOrientalfiber 3mm мудаввар кабели LC / UPC- LC / UPC Корд дарбеҳбарои кор дар байни -25°C ва +65°C баҳо дода шудаанд, ки онҳоро ҳам барои марказҳои иттилоотии аз иқлим назоратшаванда ва ҳам барои корпусҳои телекоммуникатсионии ғайритаъсиршаванда боэътимод мегардонанд.

Оё ин симҳои патч дар корхона санҷида шудаанд?
Бале, ҳар як воҳид 100% дар корхона қатъ карда мешавад ва то ба фармоишгар расонидан аз санҷиши ҷиддӣ мегузарад, то боварӣ ҳосил кунад, ки он ба стандартҳои оптикӣ ва механикии муқарраршуда мувофиқат мекунад.

Ариза:

● Марказҳои маълумот

● Барномаҳои Ethernet

● Барномаҳои FTTH

● Барномаҳои магистралӣ, уфуқӣ ва болоӣ

● Хидматҳои видео, маълумот ва садо

● Барномаҳои озмоишии таҷҳизот

Вижагиҳо:

● Пайвасткунаки дақиқи баланд

● UPC&APC лаҳҷаи рӯи ниҳоӣ

● SC, LC, ҳама пайвасткунаки нахи ягона

● Дарозии фармоишӣ дастрас аст

● 100% корхона қатъ ва озмуда шуд

● Мутобиқ ба ROHS

Мушаххасоти техникӣ:

Сохтмонхо	Воҳиди	Тавсифҳо
Реҷаи нахи		Ҳолати ягона: ITU-T G657A1
Шумораи нахи		Содда
Дарозии мавҷ	нм	1310/1550
Зарари воридшавӣ	дБ	≤0,30
Бозгашти талафот	дБ	≥50 (UPC)
Диаметри нахи буферӣ	ум	900
Ранги нахи буферӣ		Сафед
Ранги куртаи кабелӣ		Зард
Маводи куртаи кабелӣ		ЛСЖ
Диаметри кабел	мм	Φ3,0 ±0,20
Дарозӣ	m	3,0 +0,1/-0
Навъи пайвасткунанда		LC/UPC (Кабуд)
Лаҳзаи ниҳоӣ		UPC
Маводи феррул		сафолї
Такрорпазирии пайвастшавӣ		> 800 маротиба
Радиуси ҳадди ақали печидан	мм	≥20
Нигоҳ доштани нах/кабел вомехӯрад	N	50N±2N дар 5N/s 120s давомнокӣ
Ҳарорати корӣ	℃	-25℃ ~ +65 ℃
Ҳарорати нигоҳдорӣ	℃	-25℃ ~ +65 ℃

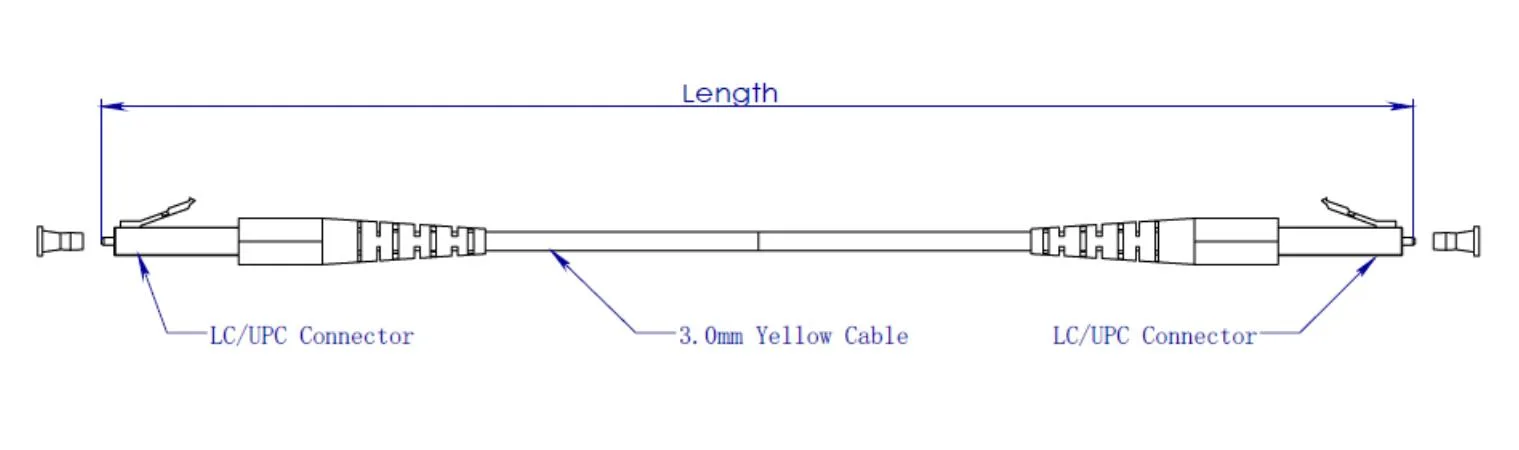

Нақшаи андоза:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Сохтмони кабелӣ:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Ададҳо		Мушаххасоти
Нахи буферии сахт	Шумораи нахҳо	1
	Навъи нах	G.657A1
	Ранги нахи	Кабуд
	Материал	ЛСЖ
	Диаметр	Φ0,9 ± 0,05мм
	Ранги буфери сахт	Сафед
Аъзои қувват	Материал	Калобаи полиэстерӣ
Сарпӯши беруна	Материал	ЛСЖ
	Диаметр	Φ3,0 ± 0,2 мм
	Ранги қабати берунӣ	Зард
Нишони сиёҳ	Ранги	Сиёҳ

Хусусияти нахи:

Ҳамаи хусусиятҳои нахи ноқил (нахи ноқили тайёр) бояд ҳадди аққал мувофиқи Тавсияи ITU-T G.657A1 бошанд ва ба таври зерин бошанд.

Адад	Мушаххасот
Навъи нах	Реҷаи ягона
Маводи нахи	Силикати допингшуда
Коэффисиенти камшавӣ @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Дарозии мавҷи буридани кабел	≤ 1260 нм
Дарозии мавҷи сифр-дисперсия	1300 ~ 1324 нм
Нишебии сифр-дисперсия	≤ 0,092 ps/(нм².км)
PMD @ 1550 нм	≤0,1 пс/км^1/2
Дисперссияи хроматикӣ @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 ps/(нм. км) ≤5,3 ps/(нм. км) ≤18,0 ps/(нм. км) ≤22 ps/(нм. км)
Диаметри майдони режим @ 1310 нм	8,8±0,4ум
Хатои консентратсионии аслӣ / Clad	≤ 0,5 мм
Диаметри пӯшиш	125,0 ± 0,7 um
Сарпӯши ғайримуқаррарӣ	≤5%
Диаметри қабати ибтидоӣ	242 ± 7 ум
Concentricity молидани ибтидоӣ / молидани	≤10 мкм
Сарпӯши ғайримуқаррарӣ	≤0,7%
Пастшавӣ бо талафоти каҷкунии кабел 1 гардиш 1 радиус 10мм 10 гардиш 1 радиус 15мм	1550нм ≤Δ0,75дБ/км 1625нм ≤Δ1,5дБ/км 1550нм ≤Δ0,25дБ/км 1625нм ≤Δ1,0дБ/км
